Вібраційний транспортер

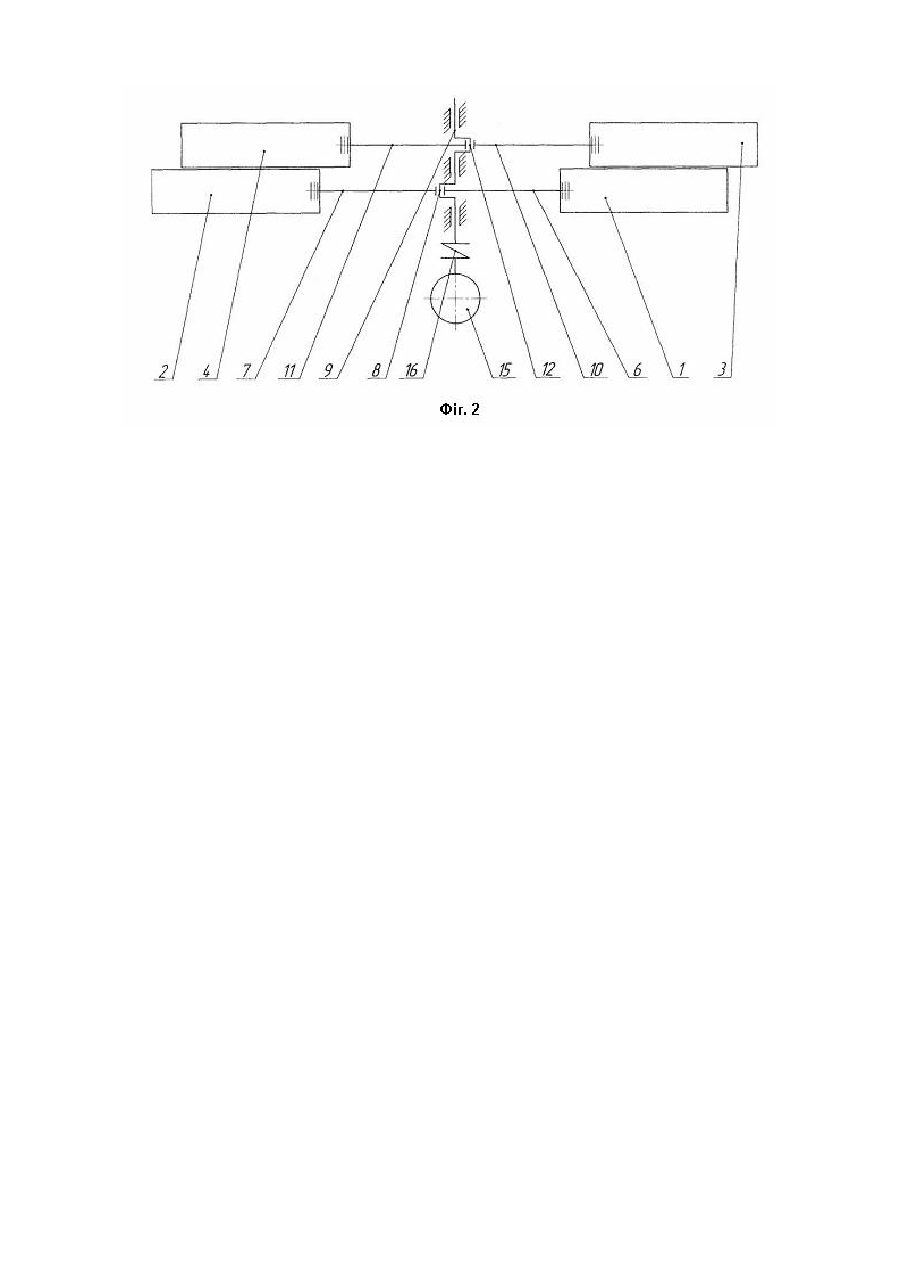

Корисна модель стосується підйомно-транспортних машин і, зокрема, транспортуючих машин без гнучкого тягового органу. Відомий дволанцюговий транспортер з послідовним розміщенням мас, у якого вантажонесучі елементи розміщені послідовно. Ексцентриковий вібратор з пружними шатунами змушує коливатись їх у протилежні сторони, внаслідок чого вантажонесучі елементи, що зв'язані з фундаментом за допомогою пружних зв'язків, коливаються у протифазі і транспортують вантаж по різні сторони приводного валу [Деклараційний патент України на корисну модель №69192А MITK7B65G27/30 на заявку 20031211511 від 12.12.2003 опублікований 16.08.2004. Бюл. №8]. Недоліком такої конструкції є те, що транспортер має великі габаритні розміри при досить малій продуктивності. Корисною моделлю ставиться завдання збільшити продуктивність вібраційного транспортера при незмінних габаритних розмірах. Поставлене корисною моделлю завдання досягається тим, що у вібраційному транспортері, який містить вантажонесучі елементи оперті на пружні стояки, та кривошипно-шатунний привод, згідно корисної моделі додатково встановлено два вантажонесучі елементи. На Фіг.1 зображено загальний вигляд вібраційного транспортера, а на Фіг.2 подано вигляд у плані. Вібраційний транспортер складається з вантажонесучих елементів 1, 2, 3 та 4, що опираються на пружні стояки 5, які нахилені до вертикалі під кутом b. Вантажонесучий елемент 1 за допомогою шатуна 6, та вантажонесучий елемент 2 за допомогою шатуна 7 з'єднано з переднім кривошипом 8 приводного вала 9, а вантажонесучий елемент 3 за допомогою шатуна 10 та вантажонесучий елемент 4 за допомогою шатуна 11 з'єднано із заднім кривошипом 12. Траєкторія точки кріплення шатунів 6, 7, 10 і 11 до вантажонесучих елементів 1, 2, 3 та 4 буде прямою лінією, що перпендикулярна пружним стоякам 3. Вантаж, що підлягає транспортуванню, зосереджено в бункерах 13. Для регулювання кількості вантажу, що поступає з бункера, встановлено заслінку 14. Для привода транспортера застосовано мотор-редуктор 15 та муфту 16. Вібраційний транспортер працює так. Вантаж, який необхідно транспортувати подають до завантажувальних бункерів 13. За допомогою регулювальної заслінки 14 досягається рівномірна подача вантажу на вантажонесучі елементи 1, 2, 3 та 4, які оперті на пружні стояки 5. При обертанні вихідного вала мотор - редуктора 15 через муфту 16 крутний момент передається кривошипам 8 та 12, а потім через шатуни 6, 7, 10 і 11 коливальний рух передається вантажонесучим елементам 1, 2, 3 та 4, які будуть коливатись разом з вантажем, що транспортують. Напрям транспортування вантажу визначається кутом нахилу b пружних стояків 5, що підтримують вантажонесучі елементи. Якщо змінити кут нахилу b в іншу сторону змінюється і напрям транспортування на протилежний. Встановлення додаткових вантажонесучих елементів 2 та 3 збільшує загальну продуктивність вібраційного транспортера в двічі при незмінних габаритних розмірах.
