Саморуйнівний одноразовий шприц

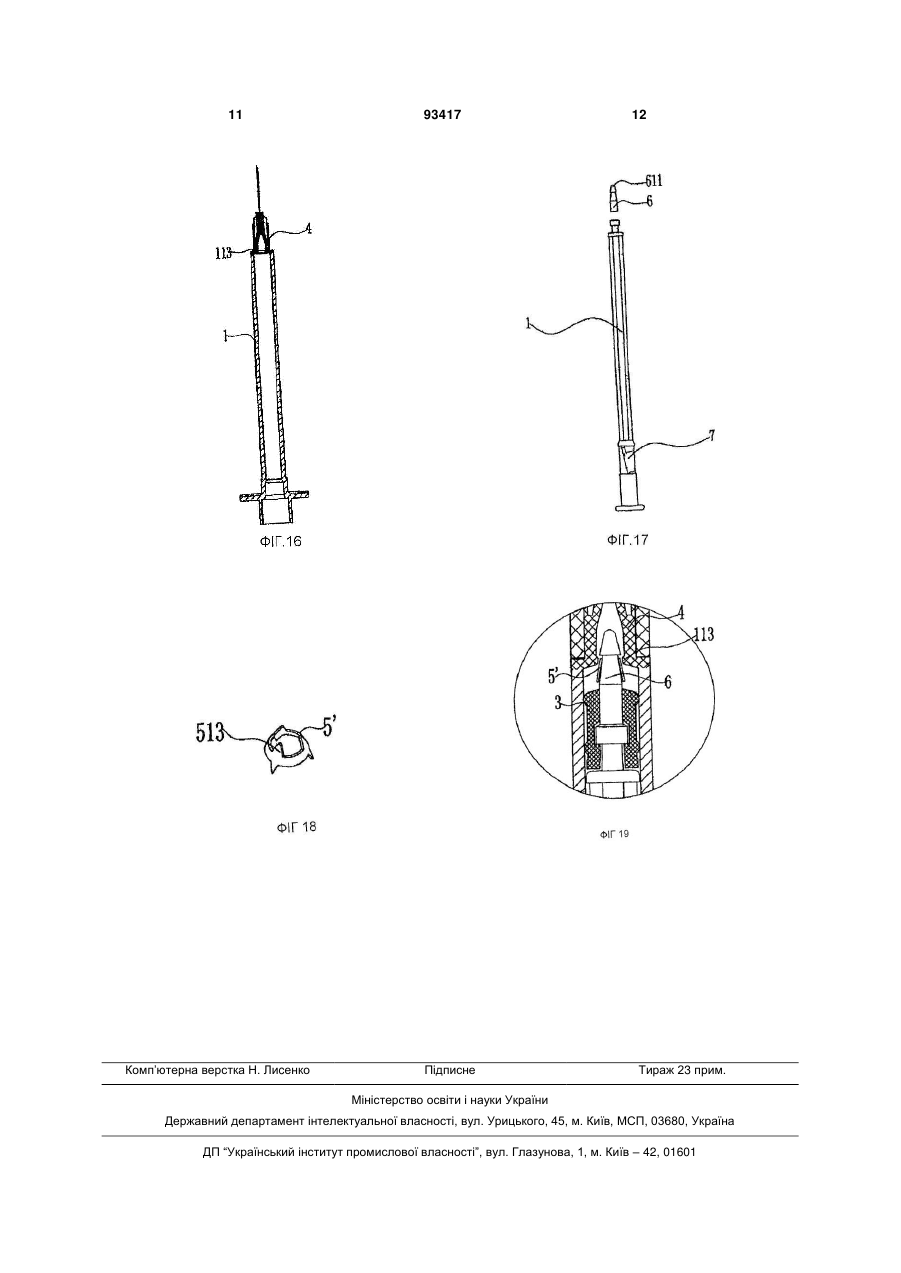

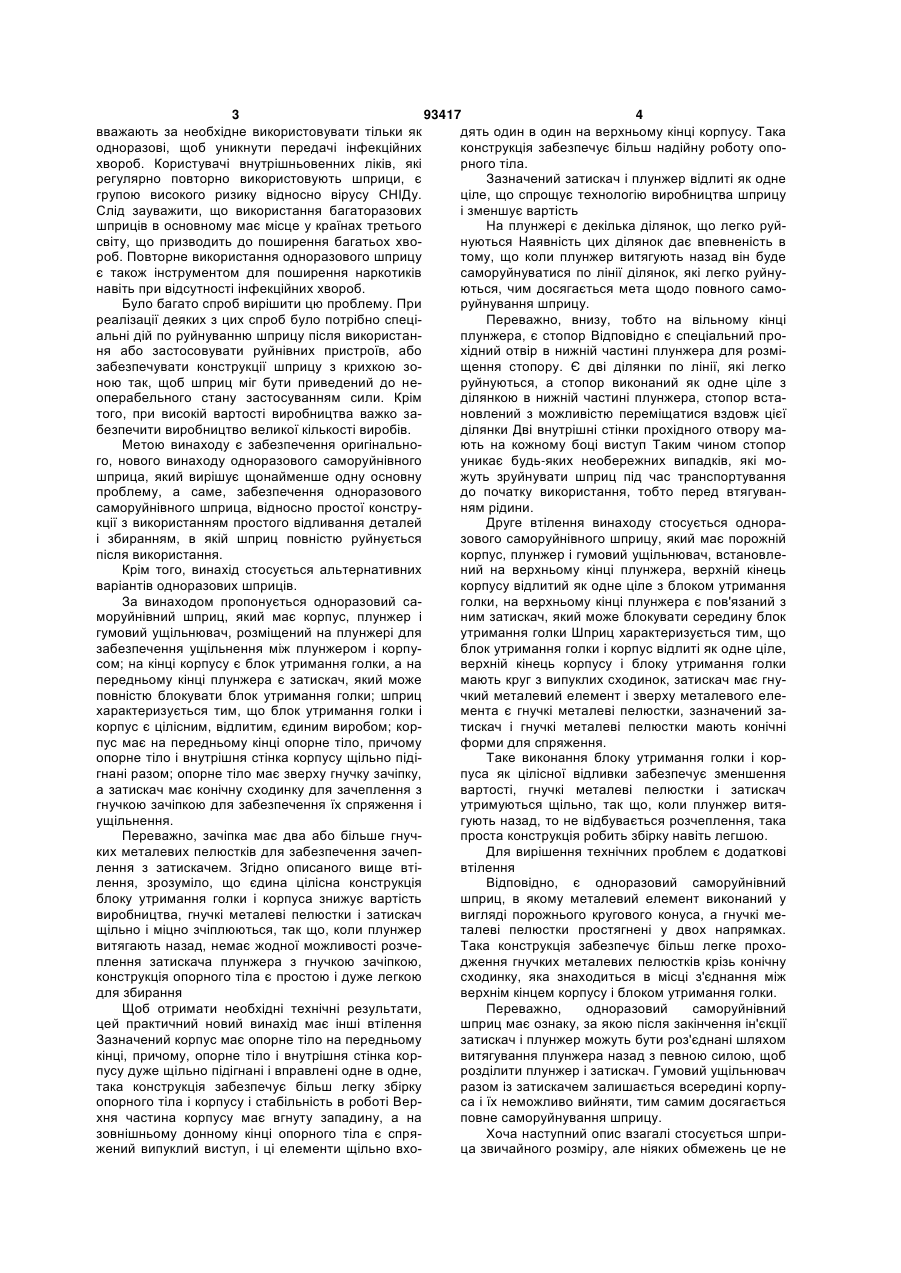

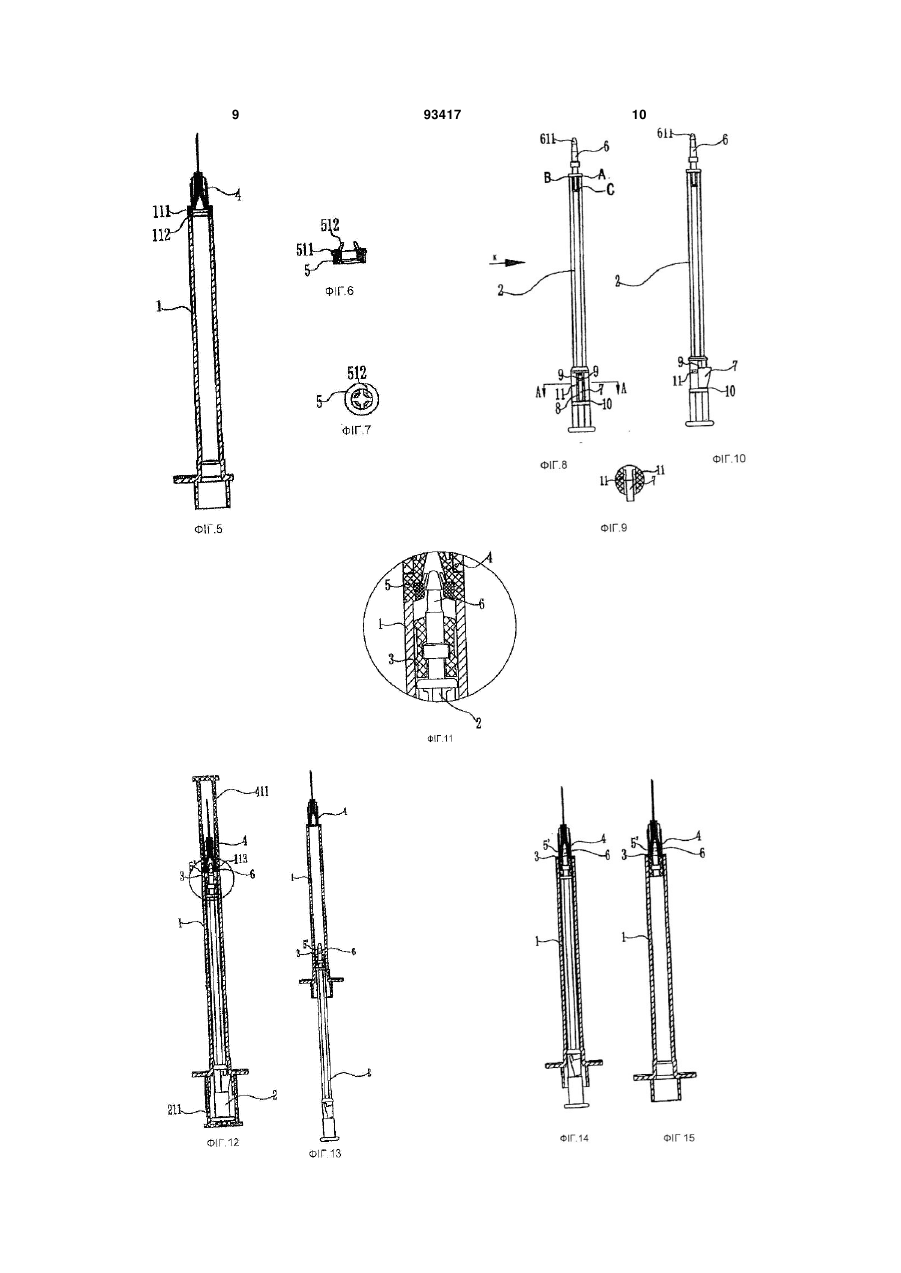

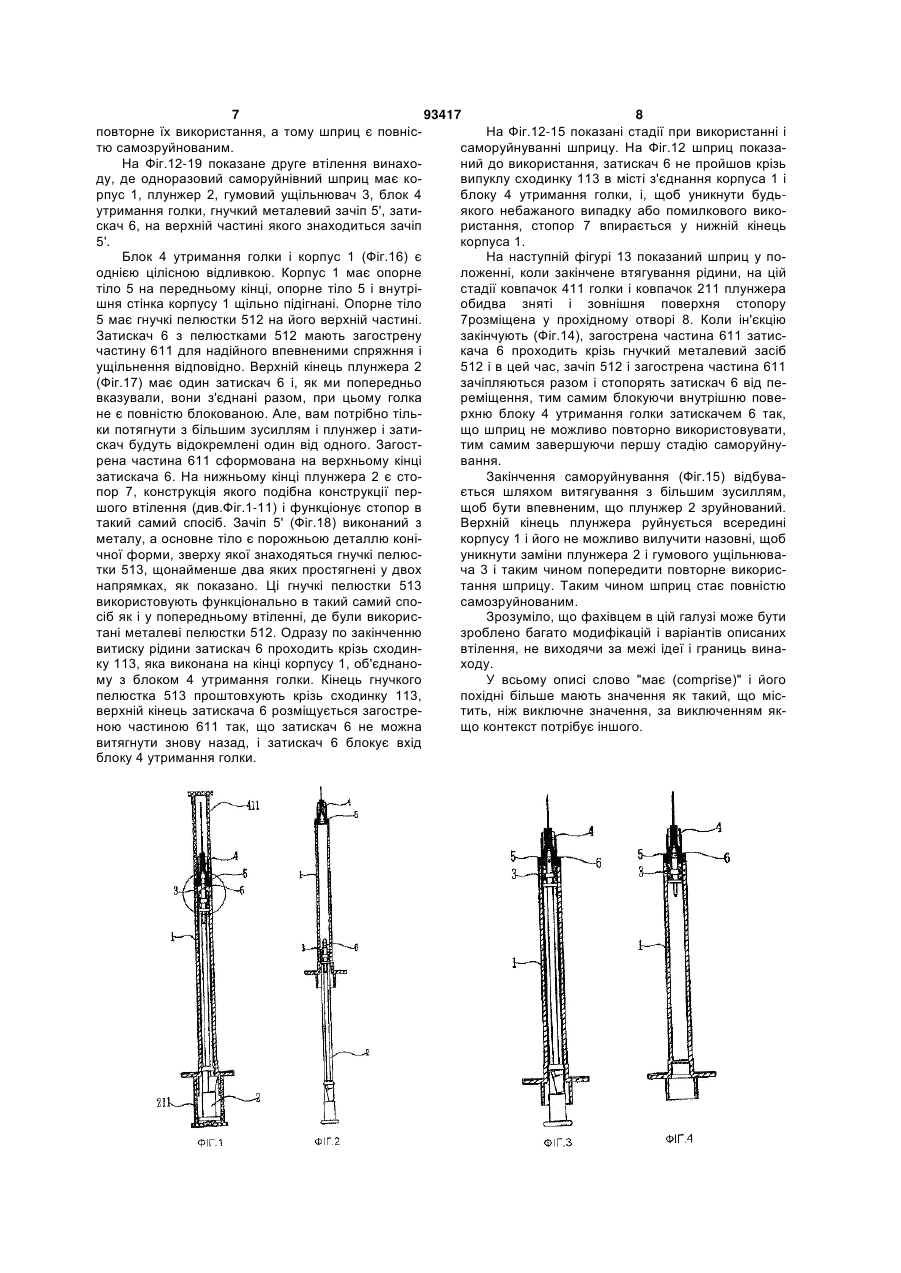

1. Одноразовий саморуйнівний шприц, який має корпус, плунжер і гумовий ущільнювач, розміщений на плунжері для забезпечення ущільнення між плунжером і корпусом, на кінці корпусу блок утримання голки, а на передньому кінці плунжера є затискач, який може повністю блокувати блок утримання голки, який відрізняється тим, що блок утримання голки і корпус є цілісним, відлитим єдиним виробом і корпус має на передньому кінці опорне тіло, причому опорне тіло і внутрішня стінка корпусу щільно підігнані разом; опорне тіло має зверху гнучку зачіпку, а затискач має конічну сходинку для зачеплення з гнучкою зачіпкою і для забезпечення їх спряження і ущільнення. 2. Шприц за п.1, який відрізняється тим, що на верхньому кінці всередині корпусу є канавка вгнутої форми, яка спрягається з випуклим краєм опорного тіла. 3. Шприц за п.1 або 2, який відрізняється тим, що зверху корпусу є вгнута канавка, а на зовнішньому нижньому кінці опорного тіла є спряжений випуклий виступ, який щільно підігнаний з верхнім кінцем корпусу. 4. Шприц за будь-яким одним з попередніх пунктів, який відрізняється тим, що затискач і плунжер виконані з пластмаси і відлиті як одне ціле. 5. Шприц за будь-яким одним з попередніх пунктів, який відрізняється тим, що плунжер має декілька ділянок, що легко руйнуються. C2 2 (19) 1 3 93417 4 вважають за необхідне використовувати тільки як дять один в один на верхньому кінці корпусу. Така одноразові, щоб уникнути передачі інфекційних конструкція забезпечує більш надійну роботу опохвороб. Користувачі внутрішньовенних ліків, які рного тіла. регулярно повторно використовують шприци, є Зазначений затискач і плунжер відлиті як одне групою високого ризику відносно вірусу СНІДу. ціле, що спрощує технологію виробництва шприцу Слід зауважити, що використання багаторазових і зменшує вартість шприців в основному має місце у країнах третього На плунжері є декілька ділянок, що легко руйсвіту, що призводить до поширення багатьох хвонуються Наявність цих ділянок дає впевненість в роб. Повторне використання одноразового шприцу тому, що коли плунжер витягують назад він буде є також інструментом для поширення наркотиків саморуйнуватися по лінії ділянок, які легко руйнунавіть при відсутності інфекційних хвороб. ються, чим досягається мета щодо повного самоБуло багато спроб вирішити цю проблему. При руйнування шприцу. реалізації деяких з цих спроб було потрібно спеціПереважно, внизу, тобто на вільному кінці альні дій по руйнуванню шприцу після використанплунжера, є стопор Відповідно є спеціальний проня або застосовувати руйнівних пристроїв, або хідний отвір в нижній частині плунжера для розмізабезпечувати конструкції шприцу з крихкою зощення стопору. Є дві ділянки по лінії, які легко ною так, щоб шприц міг бути приведений до неруйнуються, а стопор виконаний як одне ціле з операбельного стану застосуванням сили. Крім ділянкою в нижній частині плунжера, стопор встатого, при високій вартості виробництва важко зановлений з можливістю переміщатися вздовж цієї безпечити виробництво великої кількості виробів. ділянки Дві внутрішні стінки прохідного отвору маМетою винаходу є забезпечення оригінальноють на кожному боці виступ Таким чином стопор го, нового винаходу одноразового саморуйнівного уникає будь-яких необережних випадків, які мошприца, який вирішує щонайменше одну основну жуть зруйнувати шприц під час транспортування проблему, а саме, забезпечення одноразового до початку використання, тобто перед втягувансаморуйнівного шприца, відносно простої конструням рідини. кції з використанням простого відливання деталей Друге втілення винаходу стосується однораі збиранням, в якій шприц повністю руйнується зового саморуйнівного шприцу, який має порожній після використання. корпус, плунжер і гумовий ущільнювач, встановлеКрім того, винахід стосується альтернативних ний на верхньому кінці плунжера, верхній кінець варіантів одноразових шприців. корпусу відлитий як одне ціле з блоком утримання За винаходом пропонується одноразовий саголки, на верхньому кінці плунжера є пов'язаний з моруйнівний шприц, який має корпус, плунжер і ним затискач, який може блокувати середину блок гумовий ущільнювач, розміщений на плунжері для утримання голки Шприц характеризується тим, що забезпечення ущільнення між плунжером і корпублок утримання голки і корпус відлиті як одне ціле, сом; на кінці корпусу є блок утримання голки, а на верхній кінець корпусу і блоку утримання голки передньому кінці плунжера є затискач, який може мають круг з випуклих сходинок, затискач має гнуповністю блокувати блок утримання голки; шприц чкий металевий елемент і зверху металевого елехарактеризується тим, що блок утримання голки і мента є гнучкі металеві пелюстки, зазначений закорпус є цілісним, відлитим, єдиним виробом; кортискач і гнучкі металеві пелюстки мають конічні пус має на передньому кінці опорне тіло, причому форми для спряження. опорне тіло і внутрішня стінка корпусу щільно підіТаке виконання блоку утримання голки і коргнані разом; опорне тіло має зверху гнучку зачіпку, пуса як цілісної відливки забезпечує зменшення а затискач має конічну сходинку для зачеплення з вартості, гнучкі металеві пелюстки і затискач гнучкою зачіпкою для забезпечення їх спряження і утримуються щільно, так що, коли плунжер витяущільнення. гують назад, то не відбувається розчеплення, така Переважно, зачіпка має два або більше гнучпроста конструкція робить збірку навіть легшою. ких металевих пелюстків для забезпечення зачепДля вирішення технічних проблем є додаткові лення з затискачем. Згідно описаного вище втівтілення лення, зрозуміло, що єдина цілісна конструкція Відповідно, є одноразовий саморуйнівний блоку утримання голки і корпуса знижує вартість шприц, в якому металевий елемент виконаний у виробництва, гнучкі металеві пелюстки і затискач вигляді порожнього кругового конуса, а гнучкі мещільно і міцно зчіплюються, так що, коли плунжер талеві пелюстки простягнені у двох напрямках. витягають назад, немає жодної можливості розчеТака конструкція забезпечує більш легке прохоплення затискача плунжера з гнучкою зачіпкою, дження гнучких металевих пелюстків крізь конічну конструкція опорного тіла є простою і дуже легкою сходинку, яка знаходиться в місці з'єднання між для збирання верхнім кінцем корпусу і блоком утримання голки. Щоб отримати необхідні технічні результати, Переважно, одноразовий саморуйнівний цей практичний новий винахід має інші втілення шприц має ознаку, за якою після закінчення ін'єкції Зазначений корпус має опорне тіло на передньому затискач і плунжер можуть бути роз'єднані шляхом кінці, причому, опорне тіло і внутрішня стінка корвитягування плунжера назад з певною силою, щоб пусу дуже щільно підігнані і вправлені одне в одне, розділити плунжер і затискач. Гумовий ущільнювач така конструкція забезпечує більш легку збірку разом із затискачем залишається всередині корпуопорного тіла і корпусу і стабільність в роботі Верса і їх неможливо вийняти, тим самим досягається хня частина корпусу має вгнуту западину, а на повне саморуйнування шприцу. зовнішньому донному кінці опорного тіла є спряХоча наступний опис взагалі стосується шприжений випуклий виступ, і ці елементи щільно вхоца звичайного розміру, але ніяких обмежень це не 5 93417 6 несе, а посилання на шприц означає охоплення Опорне тіло 5, яке переважно є металевим, розбудь-яких інших комбінацій голка/шприц або тільки міщене на верхньому кінці корпуса 1 голки, яка включає компактні шприци, де шляхом Затискач 6 (Фіг.8-10) встановлений на верхприйнятної адаптації винахід може бути викорисньому кінці плунжера 2 і є з ним однією цілісною таний. відливкою. Загострена частина 611 може легко Винахід можна краще зрозуміти з наступного проходити крізь гнучкі металеві пелюстки 512 так, опису, який не обмежує винахід, і в якому є посищо , коли плунжер 2 натискає на рідину під час лання на креслення, де ін'єкції, затискач 6 входить у гнучкі пелюстки 512, а на Фіг.1 показаний боковий вигляд у перерізі потім, наприкінці, ці гнучкі пелюстки 512 зупиняпершого втілення шприца за винаходом, де покаються або зачіплюються в основі загостреної часзаний шприц до використання, тини 611, так що затискач 6 не може бути витягнена Фіг.2 показаний боковий вигляд у перерізі ний назад В такий спосіб затискач 6 може шприца на Фіг.1, коли шприц закінчив втягування блокувати внутрішній отвір блоку 4 утримання голрідини, ки, з тим щоб закінчити першу стадію саморуйнана Фіг.3 показаний боковий вигляд у перерізі циї шприцу. шприца на Фіг.1, після того як шприц закінчив ін'єЄ декілька ділянок на плунжері 2, в яких він кцію і знаходиться у першій стадії саморуйнуванлегко руйнується, і в цьому втіленні, наприклад, ня, показані три ділянки А, В, С на Фіг.8. Коли закінчена Фіг.4 показаний боковий вигляд у перерізі на ін'єкція і плунжер 2 витягнений назад, подальшприца на Фіг.1, коли саморуйнування завершене, ше витягування спричинить руйнування плунжера на Фіг.5 показаний боковий вигляд у перерізі у зазначених ділянках легкого руйнування, таким корпуса шприца на Фіг.1, чином забезпечуючи саморуйнування плунжера 2 і на Фіг.6 показаний боковий вигляд у перерізі неможливість повторного використання, чим повопорного тіла шприца на Фіг.1, ністю досягається мета саморуйнування шприцу. на Фіг.7 показаний вигляд в плані перерізу Як було зазначено вище, цей одноразовий саопорного тіла Фіг.6, моруйнівний шприц має додаткові спеціальні елена Фіг.8 показаний боковий вигляд у перерізі менти. Ними є стопор 7 і прохідний отвір 8 спеціаплунжера шприца на Фіг.1, льної конструкції на нижній частині плунжера 2, на Фіг.9 показаний вигляд в плані перерізу по який підігнаний до стопора 7. Є дві, на одній лінії, А - А плунжера на Фіг.8, ділянки 9 для руйнування. Вони скомбіновані як на Фіг.10 показаний боковий вигляд плунжера єдина частина з ділянкою 10 на плунжері 2 при на Фіг.8 по стрільці К, цьому стопор 7 встановлений з можливістю перена Фіг.11 показаний частковий збільшений виміщення по ділянці 10. Кожна з двох внутрішніх рив, показаний на Фіг.1 стінок прохідного отвору 8 має на кожному боці на Фіг.12 показаний боковий вигляд у перерізі виступи 11. Коли рідину ін'єктують, то необхідно другого втілення шприца за винаходом, де показатільки м'яко натиснути на стопор 7, щоб стопор 7 ний шприц до використання, перемістився по ділянці 10, що спричинить легку на Фіг.13 показаний боковий вигляд у перерізі руйнацію ділянок 9 Така конструкція також попешприца на Фіг.12, коли шприц закінчив втягування реджає випадкову саморуйнацію до використання рідини, шприцу під час транспортування і/або через будьна Фіг.14 показаний боковий вигляд у перерізі які інші небажані помилки шприца на Фіг.12, після того як шприц закінчив На Фіг.1-4 цей винахід показаний в роботі. На ін'єкцію і знаходиться у першій стадії саморуйнуФіг.1 показаний шприц до використання, затискач вання, 6 не пройшов крізь гнучкі пелюстки 512 і це поки на Фіг.15 показаний боковий вигляд у перерізі попереджає помилкове застосування шприцу. На шприца на Фіг.12, коли саморуйнування завершеФіг.2 шприц показаний в положенні, коли заверне, шене втягування рідини у шприц після того як ковна Фіг.16 показаний боковий вигляд у перерізі пачок 411 захисту голки і ковпачок 211 захисту корпуса шприца на Фіг.12, плунжера були зняті, і також як зовнішня поверхня на Фіг.17 показаний боковий вигляд у перерізі стопора 7 розміщена у прохідному отворі 8. плунжера і затискача на Фіг.12, При завершенні ін'єкції (Фіг.3), загострена часна Фіг.18 показаний перспективний вигляд гнутина 611 затискача 6 проходити крізь гнучкі метачких металевих пелюстків шприцу на Фіг.12, леві пелюстки 512 і в цей час пелюстки 512 і загосна Фіг.19 показаний частковий збільшений витрена частина 611 зачіплюються разом і рив, показаний на Фіг.12 зупиняють затискач від переміщення, внаслідок На Фіг.1-11 наведене перше втілення винахочого внутрішня поверхня блоку 4 утримання голки ду Одноразовий саморуйнівний шприц має корпус блокується затискачем 6 так, що ви не можете 1, плунжер 2, гумовий ущільнювач 3. На кінці корповторно використати шприц, таким чином закінпуса 1 є блок 4 утримання голки На передньому чується перша стадія саморуйнування. На Фіг.4 кінці плунжера 2 є затискач 6, який може повністю показаний момент завершення саморуйнування. блокувати блок 4 утримання голки (Фіг.4). Корпус 1 Більш важке витягування плунжера вказує на те, має одне опорне тіло 5 на передньому кінці, опорщо плунжер 2 зруйновано і верхній кінець плунжене тіло 5 і внутрішня стінка корпусу 1 щільно підігра залишився всередині корпуса 1 і його не можна нані. Опорне тіло 5 має гнучку зачіпку, яка зверху витягнути. Це говорить про те, що плунжер 2 і гумає щонайменше два пелюстки 512 (Фіг.6 і 7). мовий ущільнювач 3 змінені так, що неможливе 7 93417 8 повторне їх використання, а тому шприц є повнісНа Фіг.12-15 показані стадії при використанні і тю самозруйнованим. саморуйнуванні шприцу. На Фіг.12 шприц показаНа Фіг.12-19 показане друге втілення винахоний до використання, затискач 6 не пройшов крізь ду, де одноразовий саморуйнівний шприц має ковипуклу сходинку 113 в місті з'єднання корпуса 1 і рпус 1, плунжер 2, гумовий ущільнювач 3, блок 4 блоку 4 утримання голки, і, щоб уникнути будьутримання голки, гнучкий металевий зачіп 5', затиякого небажаного випадку або помилкового викоскач 6, на верхній частині якого знаходиться зачіп ристання, стопор 7 впирається у нижній кінець 5'. корпуса 1. Блок 4 утримання голки і корпус 1 (Фіг.16) є На наступній фігурі 13 показаний шприц у пооднією цілісною відливкою. Корпус 1 має опорне ложенні, коли закінчене втягування рідини, на цій тіло 5 на передньому кінці, опорне тіло 5 і внутрістадії ковпачок 411 голки і ковпачок 211 плунжера шня стінка корпусу 1 щільно підігнані. Опорне тіло обидва зняті і зовнішня поверхня стопору 5 має гнучкі пелюстки 512 на його верхній частині. 7розміщена у прохідному отворі 8. Коли ін'єкцію Затискач 6 з пелюстками 512 мають загострену закінчують (Фіг.14), загострена частина 611 затисчастину 611 для надійного впевненими спряжння і кача 6 проходить крізь гнучкий металевий засіб ущільнення відповідно. Верхній кінець плунжера 2 512 і в цей час, зачіп 512 і загострена частина 611 (Фіг.17) має один затискач 6 і, як ми попередньо зачіпляються разом і стопорять затискач 6 від певказували, вони з'єднані разом, при цьому голка реміщення, тим самим блокуючи внутрішню повене є повністю блокованою. Але, вам потрібно тільрхню блоку 4 утримання голки затискачем 6 так, ки потягнути з більшим зусиллям і плунжер і затищо шприц не можливо повторно використовувати, скач будуть відокремлені один від одного. Загосттим самим завершуючи першу стадію саморуйнурена частина 611 сформована на верхньому кінці вання. затискача 6. На нижньому кінці плунжера 2 є стоЗакінчення саморуйнування (Фіг.15) відбувапор 7, конструкція якого подібна конструкції перється шляхом витягування з більшим зусиллям, шого втілення (див.Фіг.1-11) і функціонує стопор в щоб бути впевненим, що плунжер 2 зруйнований. такий самий спосіб. Зачіп 5' (Фіг.18) виконаний з Верхній кінець плунжера руйнується всередині металу, а основне тіло є порожньою деталлю конікорпусу 1 і його не можливо вилучити назовні, щоб чної форми, зверху якої знаходяться гнучкі пелюсуникнути заміни плунжера 2 і гумового ущільнюватки 513, щонайменше два яких простягнені у двох ча 3 і таким чином попередити повторне викориснапрямках, як показано. Ці гнучкі пелюстки 513 тання шприцу. Таким чином шприц стає повністю використовують функціонально в такий самий спосамозруйнованим. сіб як і у попередньому втіленні, де були викорисЗрозуміло, що фахівцем в цій галузі може бути тані металеві пелюстки 512. Одразу по закінченню зроблено багато модифікацій і варіантів описаних витиску рідини затискач 6 проходить крізь сходинвтілення, не виходячи за межі ідеї і границь винаку 113, яка виконана на кінці корпусу 1, об'єднаноходу. му з блоком 4 утримання голки. Кінець гнучкого У всьому описі слово "має (comprise)" і його пелюстка 513 проштовхують крізь сходинку 113, похідні більше мають значення як такий, що місверхній кінець затискача 6 розміщується загостретить, ніж виключне значення, за виключенням якною частиною 611 так, що затискач 6 не можна що контекст потрібує іншого. витягнути знову назад, і затискач 6 блокує вхід блоку 4 утримання голки. 9 93417 10 11 Комп’ютерна верстка Н. Лиcенко 93417 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
