Спосіб формування кольородинамічних зображень і пристрій для реалізації способу

Номер патенту: 70309

Опубліковано: 15.10.2004

Автори: Бурцев Володимир Миколайович, Бурцев Валерій Миколайович

Є ще 18 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

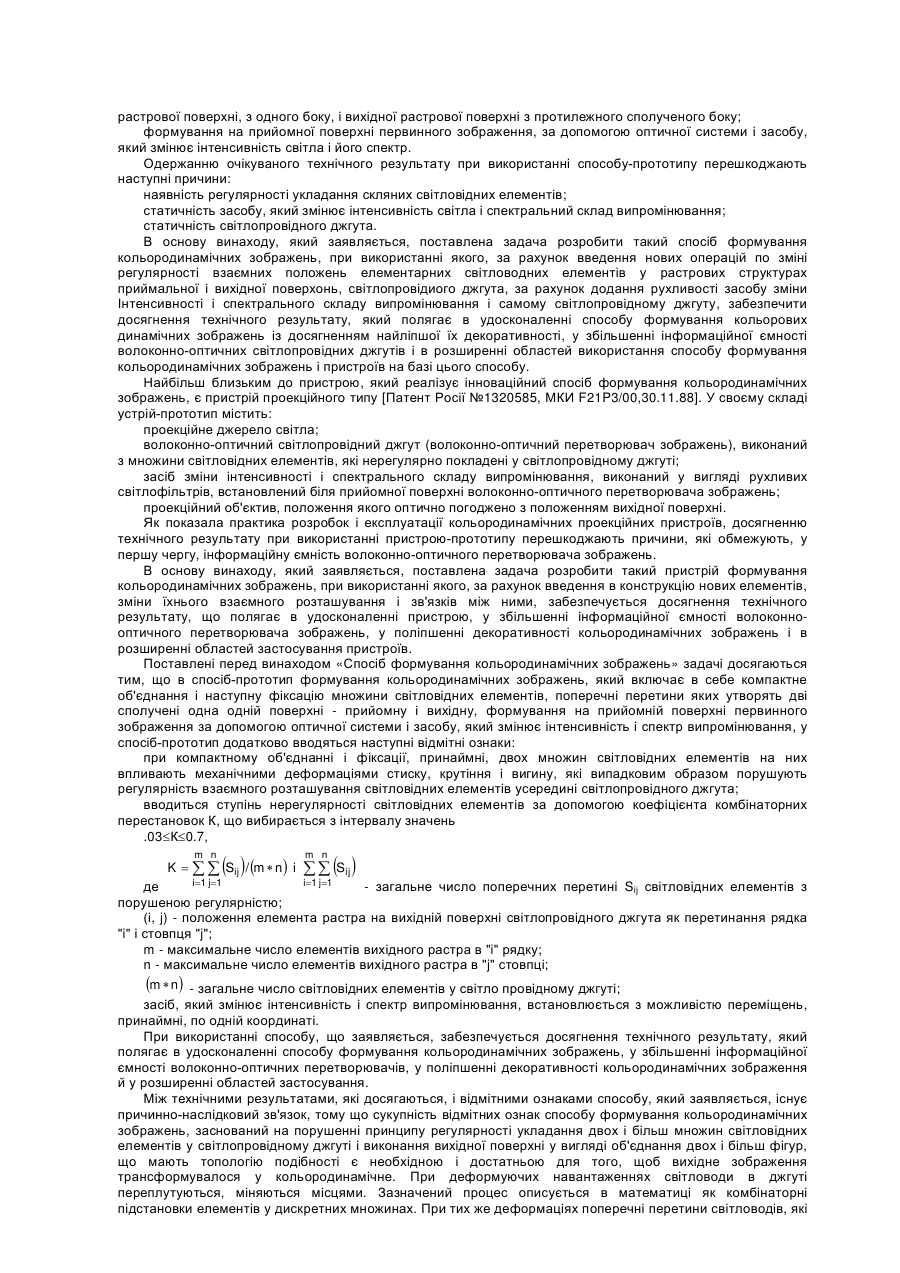

1. Спосіб формування кольородинамічних зображень, який включає компактне об'єднання і наступну фіксацію множини світлопровідних елементів, поперечні перерізи яких утворюють дві сполучені одна з одною поверхні - прийомну і вихідну, формування на прийомній поверхні зображення за допомогою оптичної системи і засобу, який змінює інтенсивність і спектр випромінювання, який відрізняється тим, що при компактному об'єднанні принаймні двох множин світлопровідних елементів на них впливають механічними деформаціями стиску, крутіння і вигину, які випадковим чином порушують регулярність взаємного розташування світлопровідних елементів усередині світлопровідних джгутів, при цьому ступінь нерегулярності взаємного розташування світлопровідних елементів усередині світлопровідних джгутів вводиться за допомогою коефіцієнта комбінаторних перестановок K світлопровідних елементів, який вибирають з інтервалу значень 0,3 ≤ К ≤ 0,7,

де  ;

      - загальне число поперечних перерізів  світлопровідних елементів на вихідній поверхні світлопровідних елементів з порушеною регулярністю;

      - положення елемента растра на вихідній поверхні світлопровідного джгута, як перетинання рядка  і стовпця

      - максимальне число елементів вихідного растра в  рядку;

      - максимальне число елементів вихідного растра в  стовпці;

* - загальне число світлопровідних елементів у світлопровідному джгуті,

при цьому засіб, який змінює інтенсивність і спектр випромінювання, встановлюють з можливістю переміщень принаймні по одній координаті.

2. Спосіб за п. 1, який відрізняється тим, що формування первинних зображень здійснюють принаймні на двох приймальних поверхнях волоконно-оптичних перетворювачів, об'єднаних в блок, при цьому вихідні поверхні волоконно-оптичних перетворювачів або об'єднують між собою в блок компактних множин фігур, топологічнo подібних поперечним перерізам приймальних поверхонь волоконно-оптичних перетворювачів, або утворюють самостійні вихідні поверхні за числом волоконно-оптичних перетворювачів.

3. Пристрій для формування кольородинамічних зображень, що містить проекційне джерело світла, засіб, який змінює інтенсивність і спектр випромінювання у вигляді рухомого набору світлофільтрів, що переміщається перпендикулярно оптичній осі, волоконно-оптичний перетворювач зображень, виконаний з нерегулярно покладених світлопровідних елементів, встановлений між рухомими світлофільтрами і проекційним об'єктивом, який відрізняється тим, що волоконно-оптичний перетворювач зображень сформований принаймні із двох світлопровідних джгутів, поперечні перерізи яких на приймальній поверхні розміщені компактно й упорядковано, а на вихідній поверхні з поперечних перерізів світлопровідних джгутів сформовано принаймні дві довільно розташовані топологічно подібні фігури, при цьому волоконно-оптичний перетворювач зображень встановлений з можливістю переміщення принаймні по одній координаті перпендикулярно оптичної осі проекційного джерела світла і проекційного об'єктива, між приймальною поверхнею волоконно-оптичного перетворювача і поверхнею рухомих світлофільтрів передбачено повітряний проміжок, а вихідна поверхня волоконно-оптичного перетворювача погоджена з положенням проекційного об'єктива.

4. Пристрій за п. 2, який відрізняється тим, що волоконно-оптичний перетворювач виконаний з площею приймальної поверхні, яка не перевищує зображення польової діафрагми оптичної системи джерела світла.

5. Пристрій за п. 3, який відрізняється тим, що світлопровідні джгути волоконно-оптичного перетворювача розміщені всередині корпуса і додатково забезпечений механізмом переміщення корпусу щонайменше за однією координатою.

6. Пристрій за пп. 3 і 5, який відрізняється тим, що на корпусі волоконно-оптичного перетворювача з боку вихідної поверхні встановлено знімну насадку з розташованими всередині набором плоских дзеркал, які утворюють в сукупності багатогранне дзеркало для відбивання кольородинамічних зображень в напрямку проекційного об'єктива.

7. Пристрій за пп. 3 і 5, який відрізняється тим, що світлопровідні джгути волоконно-оптичного перетворювача зображень розміщені всередині корпуса послідовно один до одного, утворюючи при цьому з боку приймальної і вихідної поверхонь блоки прямокутних перерізів.

8. Пристрій за пп. 3 і 5, який відрізняється тим, що світлопровідні джгути волоконно-оптичного перетворювача розміщені всередині корпуса послідовно один біля одного, що утворює з боку приймальної і вихідної поверхонь блоки кільцеподібної форми.

9. Пристрій за пп. 3 і 7, який відрізняється тим, що світлопровідні джгути волоконно-оптичного перетворювача розміщені всередині корпуса послідовно-перехресно один до одного і компактна безліч їх перерізів розташована на обертовій навколо геометричної осі циліндричної поверхні.

10. Пристрій за п. 3, який відрізняється тим, що додатково оснащений дифузно-просвітним екраном із криволінійною поверхнею, яка охоплює волоконно-оптичний перетворювач із проекційним короткофокусним об'єктивом, що має кут поля зображення не менше 90°.

11. Пристрій за п. 10, який відрізняється тим, що вихідна поверхня волоконно-оптичного перетворювача виконана випукло-сферичною.

12. Пристрій за пп. 3 і 5, який відрізняється тим, що корпус волоконно-оптичного перетворювача разом із закріпленим на ньому проекційним об'єктивом додатково оснащений механізмом зсуву перпендикулярно оптичній осі, при цьому вихідна поверхня волоконно-оптичного перетворювача виконана випукло-сферичною.

13. Пристрій за пп. 3 і 5, який відрізняється тим, що світлофільтри засобу зміни інтенсивності і спектра випромінювання виконані у вигляді множини скляних секторів з кольорового скла, які своїми вершинами зафіксовані в центрі, утворюючи в сукупності обертовий диск.

14. Пристрій за пп. 3 і 5, який відрізняється тим, що набір світлофільтрів розміщений у проміжку між двома оптично прозорими, обертовими навколо центральної осі дисками з можливістю вільного переміщення окремих світлофільтрів у зазначеному проміжку.

15. Пристрій за пп. 3 і 5, який відрізняється тим, що набір світлофільтрів виконаний у вигляді прямокутної пластини, встановленої з можливістю переміщення принаймні по одній координаті.

16. Пристрій за пп. 3 і 5, який відрізняється тим, що з боку вихідної поверхні волоконно-оптичний перетворювач додатково оснащений засобом для формування графічної інформації, який містить набір змінних, оптично прозорих носіїв графічної інформації, встановлених з можливістю переміщення вздовж оптичної осі щодо вихідної поверхні волоконно-оптичного перетворювача.

17. Пристрій за п. 3, який відрізняється тим, що встановлені додаткові проекційні джерела світла, набори рухливих світлофільтрів, кількість яких вибрано відповідно числу приймальних поверхонь волоконно-оптичного перетворювача, який має одну вихідну поверхню, оптично погоджену з одним проекційним об'єктивом.

18. Пристрій за п. 3, який відрізняється тим, що встановлені додаткові проекційні об'єктиви, загальне число яких дорівнює числу вихідних поверхонь волоконно-оптичного перетворювача з однією приймальною поверхнею, оптично погодженої з одним проекційним джерелом світла.

19. Пристрій за п. 3, який відрізняється тим, що у волоконно-оптичному перетворювачі вихідні поверхні двох і більше світлопровідних джгутів установлені з можливістю спільного чи роздільного переміщення в площині польової діафрагми проекційного об'єктива принаймні по одній координаті, при цьому ділянки світлопровідних джгутів, безпосередньо розташовані в його вихідних поверхнях, виконані гнучкими.

20. Пристрій за п. 3 і 18, який відрізняється тим, що на єдиній вихідній поверхні волоконно-оптичного перетворювача встановлений волоконно-оптичний концентратор, який фокусує світлове випромінювання, зафіксований разом із зазначеною вихідною поверхнею з можливістю зворотно-поступального переміщення принаймні по одній координаті при цьому вихідна поверхня згаданого волоконно-оптичного концентратора світлового випромінювання оптично погоджена із проекційним об'єктивом.

Додаткова інформація

Назва патенту англійською

Method for generating colored dynamic images and device for realization of method

Автори англійською

Burtsev Volodymyr Mykolaiovych, Burtsev Valerii Mykolaiovych

Назва патенту російською

Способ формирования цветодинамических изображений и устройство для реализации способа

Автори російською

Бурцев Владимир Николаевич, Бурцев Валерий Николаевич

МПК / Мітки

МПК: G02B 6/04, A63J 17/00, A61B 1/00, F21V 3/00
