Покрівля з внутрішнім стоком
Номер патенту: 24181
Опубліковано: 25.06.2007
Автори: Акімов Февзі Норійович, Закусилов Микола Олександрович, Федоркін Сергій Іванович
Формула / Реферат
1. Покрівля з внутрішнім стоком, яка містить покрівельні плити, встановлені на опорні прогони, обперті на парапетні панелі з нахилом всередину до водозбірного жолоба, що з'єднаний з водоприймальною лійкою внутрішнього водостоку, яка відрізняється тим, що покрівельні плити виготовлені з коробів оцинкованого сталевого профілю "Кнудсон", зібраних шляхом вставлення наступного короба у паз попереднього, з'єднання їх, закріплення до жолоба та до опорних прогонів, додатково покрівля містить каркасні завіси, закріплені до покрівельних плит та до опорних прогонів.
2. Покрівля за п. 1, яка відрізняється тим, що нахил покрівельних плит всередину складає 1:12.
Текст

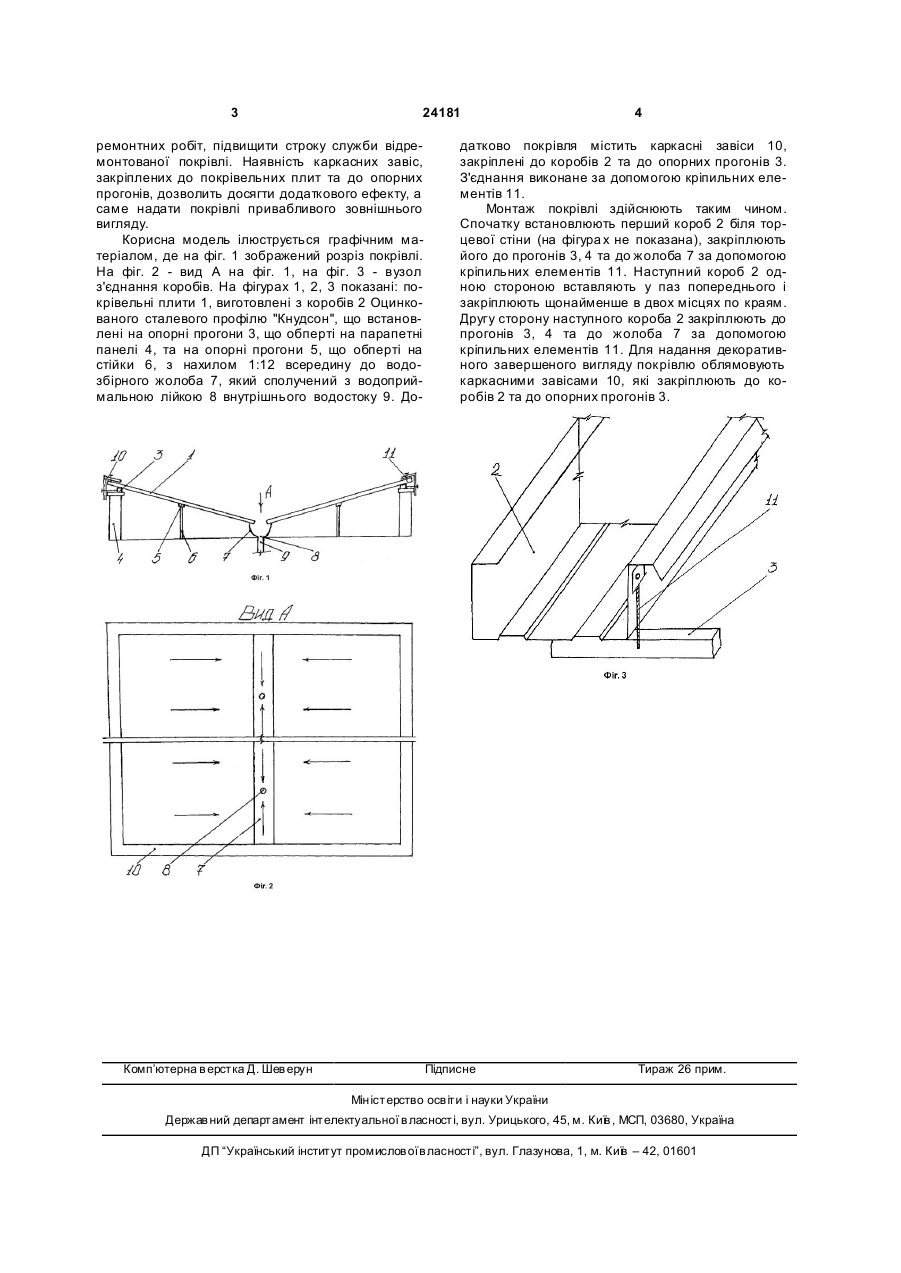

1. Покрівля з внутрішнім стоком, яка містить покрівельні плити, встановлені на опорні прогони, обперті на парапетні панелі з нахилом всередину 3 24181 ремонтних робіт, підвищити строку служби відремонтованої покрівлі. Наявність каркасних завіс, закріплених до покрівельних плит та до опорних прогонів, дозволить досягти додаткового ефекту, а саме надати покрівлі привабливого зовнішнього вигляду. Корисна модель ілюструється графічним матеріалом, де на фіг. 1 зображений розріз покрівлі. На фіг. 2 - вид А на фіг. 1, на фіг. 3 - вузол з'єднання коробів. На фігурах 1, 2, 3 показані: покрівельні плити 1, виготовлені з коробів 2 Оцинкованого сталевого профілю "Кнудсон", що встановлені на опорні прогони 3, що обперті на парапетні панелі 4, та на опорні прогони 5, що обперті на стійки 6, з нахилом 1:12 всередину до водозбірного жолоба 7, який сполучений з водоприймальною лійкою 8 внутрішнього водостоку 9. До Комп’ютерна в ерстка Д. Шев ерун 4 датково покрівля містить каркасні завіси 10, закріплені до коробів 2 та до опорних прогонів 3. З'єднання виконане за допомогою кріпильних елементів 11. Монтаж покрівлі здійснюють таким чином. Спочатку встановлюють перший короб 2 біля торцевої стіни (на фігура х не показана), закріплюють його до прогонів 3, 4 та до жолоба 7 за допомогою кріпильних елементів 11. Наступний короб 2 одною стороною вставляють у паз попереднього і закріплюють щонайменше в двох місцях по краям. Другу сторону наступного короба 2 закріплюють до прогонів 3, 4 та до жолоба 7 за допомогою кріпильних елементів 11. Для надання декоративного завершеного вигляду покрівлю облямовують каркасними завісами 10, які закріплюють до коробів 2 та до опорних прогонів 3. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoof with inner drainage
Автори англійськоюFedorkin Serhii Ivanovych
Назва патенту російськоюКровля с внутренним стоком
Автори російськоюФедоркин Сергей Иванович
МПК / Мітки
МПК: E04D 1/12
Мітки: покрівля, стоком, внутрішнім
