Покрівля

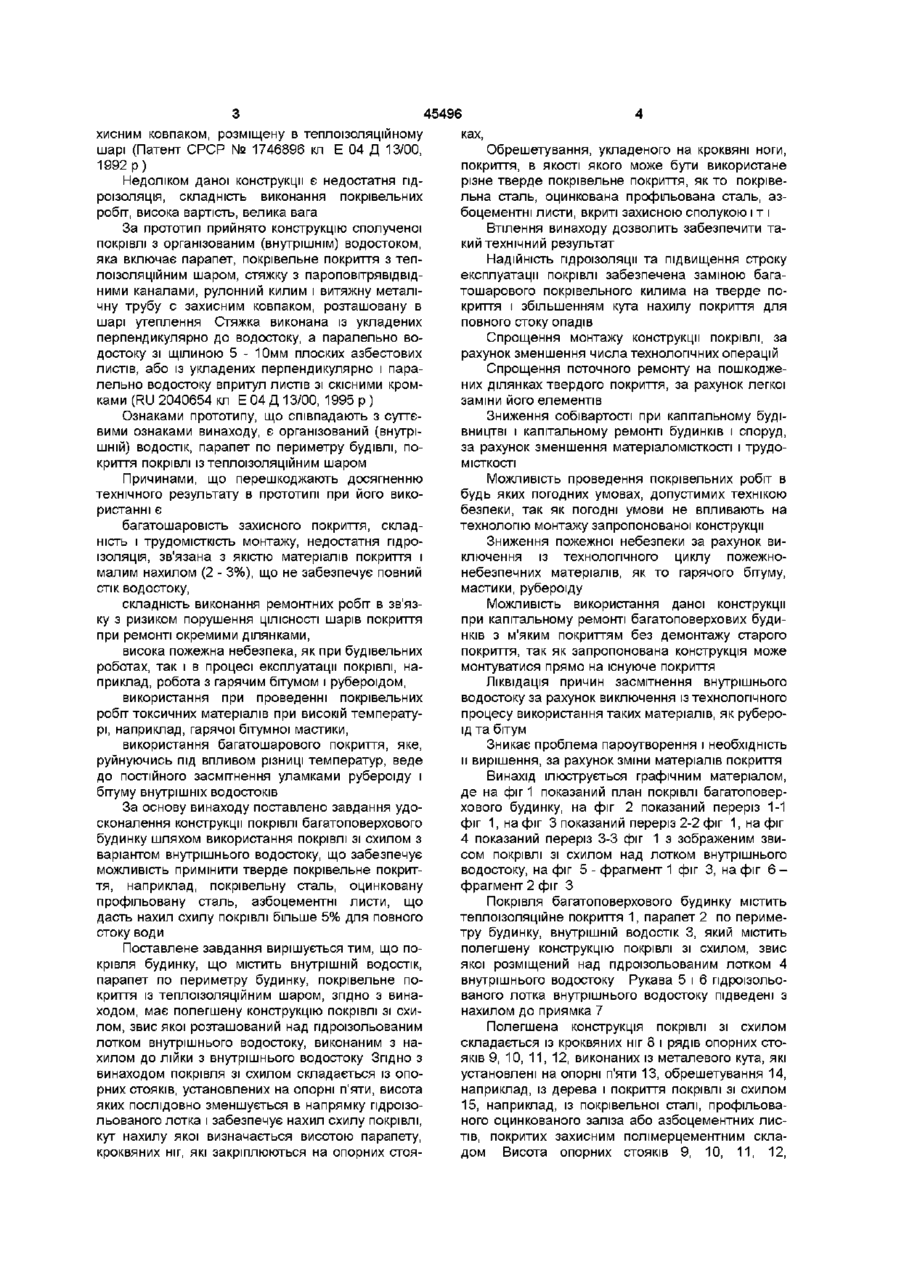

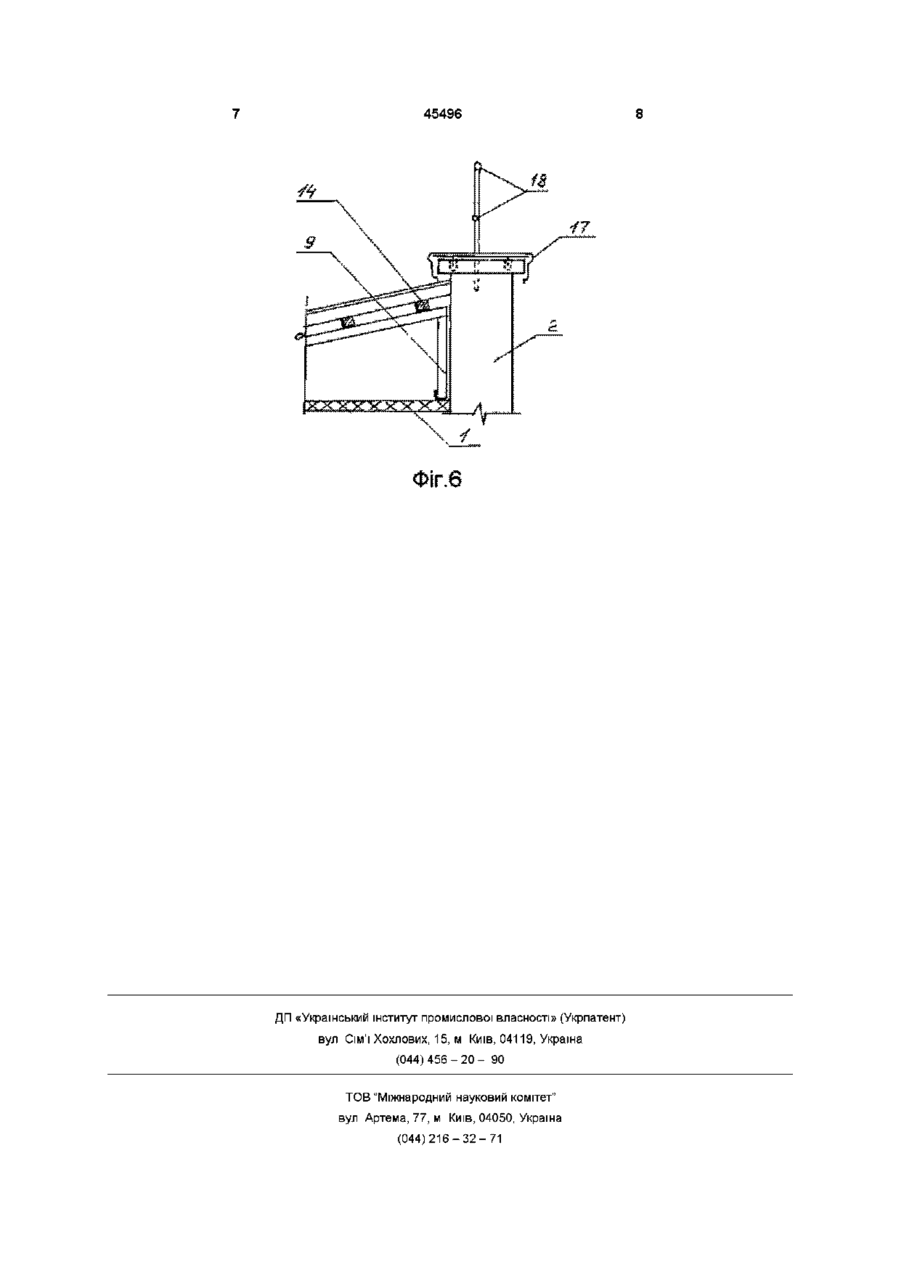

1 Покрівля багатоповерхового будинку, яка включає теплоізоляційне покриття, парапет по периметру будинку і внутрішній водостік, яка відрізняється тим, що містить полегшену конструкцію покрівлі зі схилом, яка складається із опорних стояків, висота яких утворює нахил схилу покрівлі, кроквяних ніг, які закріплені на опорних стояках, обрешетування, укладеного на кроквяні ноги і покриття покрівлі зі схилом, звис якого розташований над пдроізольованим лотком внутрішнього водостоку, виконаним з нахилом до лійки внутрішнього водостоку 2 Покрівля за п 1, яка відрізняється тим, що полегшена конструкція покрівлі зі схилом складається із кроквяних ніг і опорних стояків, виконаних із металевого кута 3 Покрівля за п 1 або 2, яка відрізняється тим, що розрахункова величина нахилу схилу полегшеної конструкції покрівлі залежить від висоти парапету, висоти лотка внутрішнього водостоку і відстані між ними 4 Покрівля за пп 1 - 3, яка відрізняється тим, що як покриття полегшеної конструкції покрівлі зі схилом використана покрівельна сталь 5 Покрівля за пп 1 - 3, яка відрізняється тим, що як покриття полегшеної конструкції покрівлі зі схилом використана профільована оцинкована сталь 6 Покрівля за пп 1 - 3, яка відрізняється тим, що як покриття полегшеної конструкції покрівлі зі схилом використані азбоцементні листи, фарбовані захисним полімерцементним складом 7 Покрівля за пп 1 - 6, яка відрізняється тим, що місця прилягання покриття полегшеної конструкції покрівлі зі схилом до вертикальних поверхонь виконані з оцинкованої сталі О (О Винахід стосується будівництва, а саме конструкції дахів та покрівель і може бути використаний при будівництві та капітальному ремонті будівель і споруд В сучасному будівництві використовуються в основному два типи покрівель покрівля зі схилом і плоска покрівля Перевагою звичайної покрівлі зі схилом є нахил схилу, що забезпечує швидкий і повний стік води з даху по ЗОВНІШНІМ жолобам і водостічним трубам Основним недоліком такої конструкції є неможливість використання її при будівництві багатоповерхових будинків, так як промерзання і засмітнення ЗОВНІШНІХ ВОДОСТОКІВ, складність або неможливість її прочистки без підйомних механізмів веде до руйнування фасадного покриття Цей недолік ліквідованій в конструкції плоских покрівель (Держбуд УРСР, КРИМНДІПРОЕКТ, Блок-секция рядова 67-0139/12к, альб II), де є внутрішній водостік Водостічна труба в цих випадках проходить всередині будинку через сходинні майданчики, що виключає промерзання і дає легкий доступ для и прочистки Недоліком цієї конструкції є низький нахил покрівлі до внутрішнього водостоку (2 - 3%), використання в якості пдроізолюючого покриття різних рулонних матеріалів і мастик в декілька шарів, що довге затримання на поверхні покрівлі опадів сприяє локальному руйнуванню покрівельного килима і призводить до ефекту пароутворення в прошарку покрівельного покриття Відома конструкція сполученої покрівлі з організованим водостоком, яка включає парапет, покрівельне покриття із шаром теплоізоляції, стяжку с пароповітрявідвідними каналами, рулонний килим і витяжну металічну перфоровану трубу з за ю 45496 хисним ковпаком, розміщену в теплоізоляційному шарі (Патент СРСР № 1746896 кл Е 04 Д 13/00, 1992 р) Недоліком даної конструкції є недостатня гідроізоляція, складність виконання покрівельних робіт, висока вартість, велика вага За прототип прийнято конструкцію сполученої покрівлі з організованим (внутрішнім) водостоком, яка включає парапет, покрівельне покриття з теплоізоляційним шаром, стяжку з пароповітрявідвідними каналами, рулонний килим і витяжну металічну трубу с захисним ковпаком, розташовану в шарі утеплення Стяжка виконана із укладених перпендикулярно до водостоку, а паралельно водостоку зі щілиною 5 - 10мм плоских азбестових листів, або із укладених перпендикулярно і паралельно водостоку впритул листів зі скісними кромками (RU 2040654 кл Е 04 Д 13/00, 1995 р) Ознаками прототипу, що співпадають з суттєвими ознаками винаходу, є організований (внутрішній) водостік, парапет по периметру будівлі, покриття покрівлі із теплоізоляційним шаром Причинами, що перешкоджають досягненню технічного результату в прототипі при його використанні є багатошаровість захисного покриття, складність і трудомісткість монтажу, недостатня гідроізоляція, зв'язана з якістю матеріалів покриття і малим нахилом (2 - 3%), що не забезпечує повний стік водостоку, складність виконання ремонтних робіт в зв'язку з ризиком порушення ЦІЛІСНОСТІ шарів покриття при ремонті окремими ділянками, висока пожежна небезпека, як при будівельних роботах, так і в процесі експлуатації покрівлі, наприклад, робота з гарячим бітумом і рубероідом, використання при проведенні покрівельних робіт токсичних матеріалів при високій температурі, наприклад, гарячої бітумної мастики, використання багатошарового покриття, яке, руйнуючись під впливом різниці температур, веде до постійного засмітнення уламками рубероіду і бітуму внутрішніх водостоків За основу винаходу поставлено завдання удосконалення конструкції покрівлі багатоповерхового будинку шляхом використання покрівлі зі схилом з варіантом внутрішнього водостоку, що забезпечує можливість примінити тверде покрівельне покриття, наприклад, покрівельну сталь, оцинковану профільовану сталь, азбоцементні листи, що дасть нахил схилу покрівлі більше 5% для повного стоку води Поставлене завдання вирішується тим, що покрівля будинку, що містить внутрішній водостік, парапет по периметру будинку, покрівельне покриття із теплоізоляційним шаром, згідно з винаходом, має полегшену конструкцію покрівлі зі схилом, звис якої розташований над пдроізольованим лотком внутрішнього водостоку, виконаним з нахилом до лійки з внутрішнього водостоку Згідно З винаходом покрівля зі схилом складається із опорних стояків, установлених на опорні п'яти, висота яких послідовно зменшується в напрямку пдроізольованого лотка і забезпечує нахил схилу покрівлі, кут нахилу якої визначається висотою парапету, кроквяних ніг, які закріплюються на опорних стоя ках, Обрешетування, укладеного на кроквяні ноги, покриття, в якості якого може бути використане різне тверде покрівельне покриття, як то покрівельна сталь, оцинкована профільована сталь, азбоцементні листи, вкриті захисною сполукою і т і Втілення винаходу дозволить забезпечити такий технічний результат Надійність гідроізоляції та підвищення строку експлуатації покрівлі забезпечена заміною багатошарового покрівельного килима на тверде покриття і збільшенням кута нахилу покриття для повного стоку опадів Спрощення монтажу конструкції покрівлі, за рахунок зменшення числа технологічних операцій Спрощення поточного ремонту на пошкоджених ділянках твердого покриття, за рахунок легкої заміни його елементів Зниження собівартості при капітальному будівництві і капітальному ремонті будинків і споруд, за рахунок зменшення матеріаломісткості і трудомісткості Можливість проведення покрівельних робіт в будь яких погодних умовах, допустимих технікою безпеки, так як погодні умови не впливають на технологію монтажу запропонованої конструкції Зниження пожежної небезпеки за рахунок виключення із технологічного циклу пожежнонебезпечних матеріалів, як то гарячого бітуму, мастики, рубероіду Можливість використання даної конструкції при капітальному ремонті багатоповерхових будинків з м'яким покриттям без демонтажу старого покриття, так як запропонована конструкція може монтуватися прямо на існуюче покриття Ліквідація причин засмітнення внутрішнього водостоку за рахунок виключення із технологічного процесу використання таких матеріалів, як рубероід та бітум Зникає проблема пароутворення і необхідність и вирішення, за рахунок зміни матеріалів покриття Винахід ілюструється графічним матеріалом, де на фіг 1 показаний план покрівлі багатоповерхового будинку, на фіг 2 показаний переріз 1-1 фіг 1, на фіг 3 показаний переріз 2-2 фіг 1, на фіг 4 показаний переріз 3-3 фіг 1 з зображеним звисом покрівлі зі схилом над лотком внутрішнього водостоку, на фіг 5 - фрагмент 1 фіг 3, на фіг 6 фрагмент 2 фіг З Покрівля багатоповерхового будинку містить теплоізоляційне покриття 1, парапет 2 по периметру будинку, внутрішній водостік 3, який містить полегшену конструкцію покрівлі зі схилом, звис якої розміщений над пдроізольованим лотком 4 внутрішнього водостоку Рукава 5 і 6 пдроізольованого лотка внутрішнього водостоку підведені з нахилом до приямка 7 Полегшена конструкція покрівлі зі схилом складається із кроквяних ніг 8 і рядів опорних стояків 9, 10, 11, 12, виконаних із металевого кута, які установлені на опорні п'яти 13, обрешетування 14, наприклад, із дерева і покриття покрівлі зі схилом 15, наприклад, із покрівельної сталі, профільованого оцинкованого заліза або азбоцементних листів, покритих захисним полімерцементним складом Висота опорних стояків 9, 10, 11, 12, послідовно зменшуючись, забезпечує нахил схилу полегшеної конструкції покрівлі в напрямку пдроізольованого лотка внутрішнього водостоку 4 Величина нахилу схилу полегшеної конструкції покрівлі залежить від висоти парапету 2, висоти лотка внутрішнього водостоку 4 і відстані між ними і розраховується за формулою і = (h-i - гіг) 1 100% де і - величина нахилу схилу покрівлі, hi - висота парапету, гі2 - висота лотка, 1 - відстань між парапетом і лотком внутрішнього водостоку Кроквяні ноги 8 протилежних схилів при необхідності сполучені розпірними елементами 16 Місця примикання покриття полегшеної покрівлі зі схилом з вертикальними поверхнями виконані пд 45496 роїзольованими і покриті захисними фартухами 17 із оцинкованої сталі Покрівля будинку містить додаткову огорожувальну частину 18, обладнану над парапетом 2 по його периметру При монтажі покрівлі багатоповерхового будинку лотки водостоку 4 вкладають з нахилом до водостічної лійки 3 перпендикулярно до кроквяної ноги 8, облаштовують приямок 7 і лійку внутрішнього водостоку З Ряди стояків 9, 10, 11, ^ з а к р і плюються на опорні п'яти 13, які встановлені на теплоізоляційне покриття 1 До стояків 9, 10, 11, 12 закріплені кроквяні ноги 8, які в свою чергу кріпляться до парапету 2 На кроквяні ноги 8 розміщують обрешетування 14 під покриття покрівлі зі схилом Фіг.З ФІГ.4 ФІГ.1 Фіг.5 Фіг.2 45496 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
