Зубчастий редуктор
Номер патенту: 24191
Опубліковано: 25.06.2007
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
Зубчастий редуктор, що містить корпус та встановлені в ньому щонайменше дві послідовно розташовані циліндричні зубчасті передачі, що включають зубчасті колеса та шестерні, з'єднані з проміжними валами, який відрізняється тим, що проміжні вали виконані у вигляді осей, жорстко закріплених в корпусі, причому зубчасте колесо та шестірня жорстко з'єднані між собою та вільно встановлені на осі.
Текст

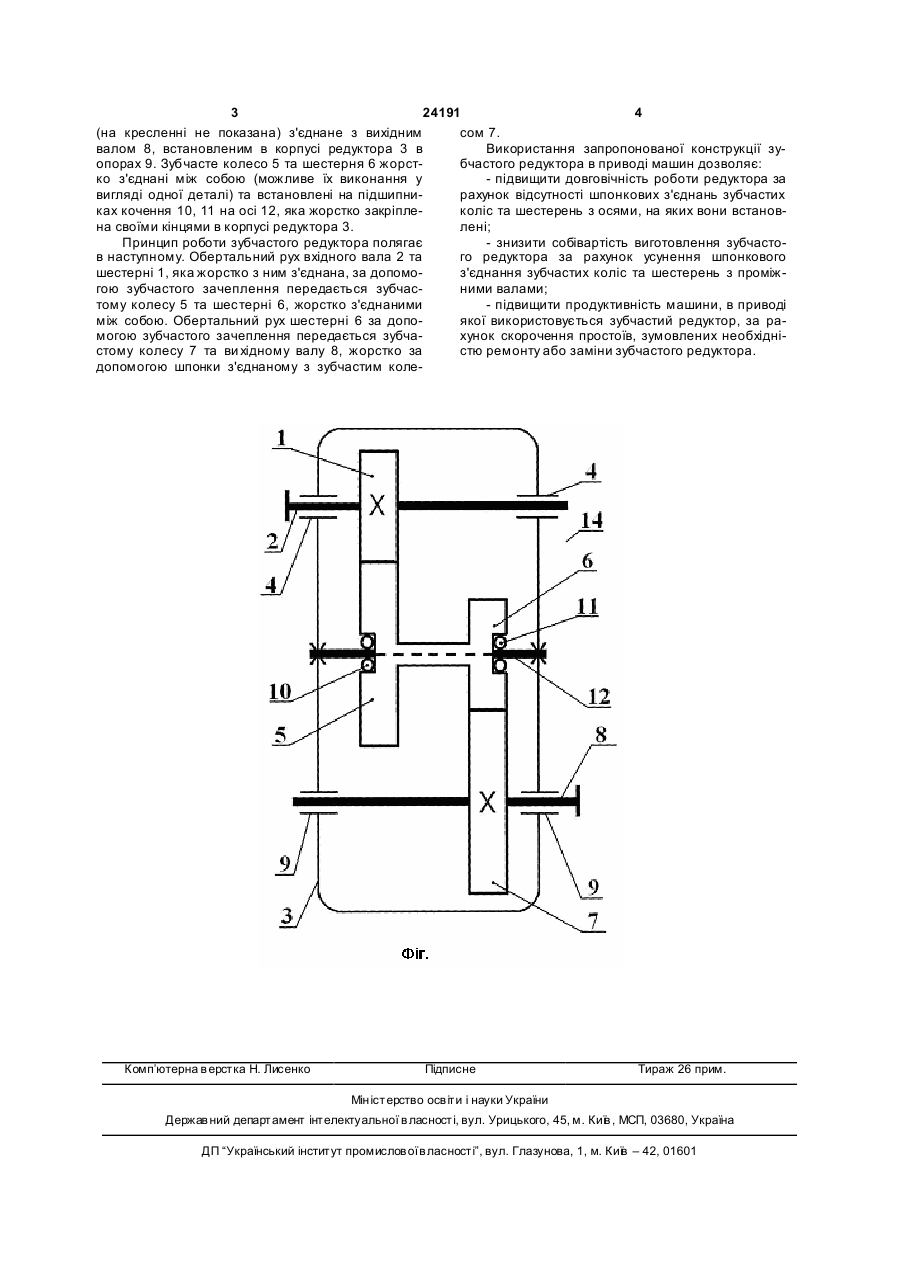

Зубчастий редуктор, що містить корпус та встановлені в ньому щонайменше дві послідовно розташовані циліндричні зубчасті передачі, що включають зубчасті колеса та шестерні, з'єднані з проміжними валами, який відрізняється тим, що проміжні вали виконані у вигляді осей, жорстко закріплених в корпусі, причому зубчасте колесо та шестірня жорстко з'єднані між собою та вільно встановлені на осі. (19) (21) u200700318 (22) 15.01.2007 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 24191 4 (на кресленні не показана) з'єднане з вихідним сом 7. валом 8, встановленим в корпусі редуктора 3 в Використання запропонованої конструкції зуопорах 9. Зубчасте колесо 5 та шестерня 6 жорстбчастого редуктора в приводі машин дозволяє: ко з'єднані між собою (можливе їх виконання у - підвищити довговічність роботи редуктора за вигляді одної деталі) та встановлені на підшипнирахунок відсутності шпонкових з'єднань зубчастих ках кочення 10, 11 на осі 12, яка жорстко закріплеколіс та шестерень з осями, на яких вони встановна своїми кінцями в корпусі редуктора 3. лені; Принцип роботи зубчастого редуктора полягає - знизити собівартість виготовлення зубчастов наступному. Обертальний рух вхідного вала 2 та го редуктора за рахунок усунення шпонкового шестерні 1, яка жорстко з ним з'єднана, за допомоз'єднання зубчастих коліс та шестерень з проміжгою зубчастого зачеплення передається зубчасними валами; тому колесу 5 та шестерні 6, жорстко з'єднаними - підвищити продуктивність машини, в приводі між собою. Обертальний рух шестерні 6 за допоякої використовується зубчастий редуктор, за рамогою зубчастого зачеплення передається зубчахунок скорочення простоїв, зумовлених необхідністому колесу 7 та ви хідному валу 8, жорстко за стю ремонту або заміни зубчастого редуктора. допомогою шпонки з'єднаному з зубчастим коле Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
