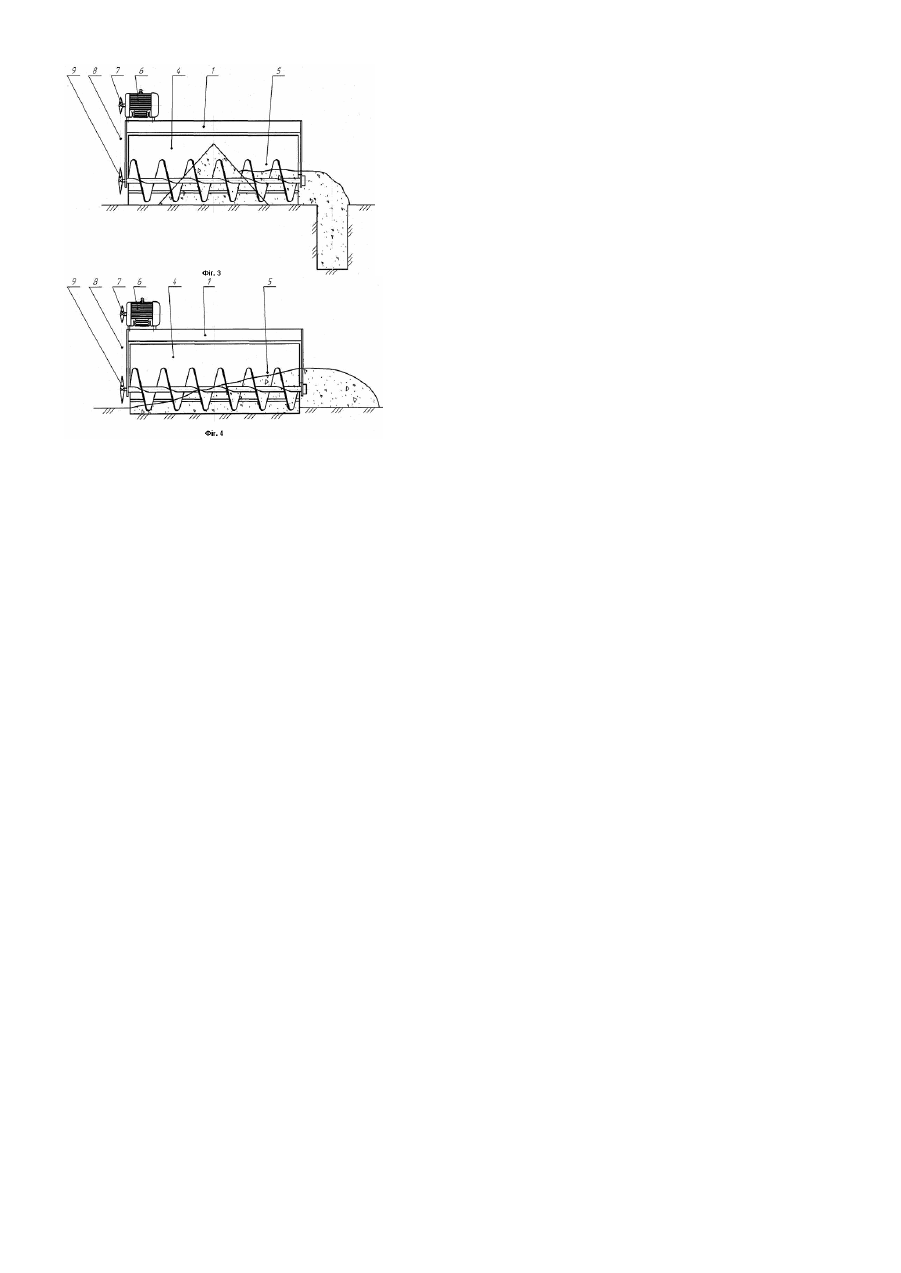

Ручна землерийна машина

Корисна модель стосується будівельно-шляхових машин, зокрема землерийних машин ручного типу та може бути використана при очищенні снігових заметів і засипанні траншей під міські комунікації. Існує бульдозер з поворотним відвалом, до складу якого входить базовий трактор, відвал, штовхач з відкосом та універсальна рама. При пересуванні бульдозера вперед ґрунт переміщується вбік (С.11 [1]). Недоліком цього бульдозеру є неможливість використання в обмежених міських умовах та велика енергоємність переміщення ґрунту вбік. Найбільш близькою до пропонуємої конструкції є ручний механізований землерийно-транспортувальний інструмент, до складу якого входить рама з двигуном, рукоятка керування, редуктор, привідні колеса, робочий орган. Така конструкція дозволяє розробку траншей, а силове й тягове устаткування може використовуватись для різноманітного причіпного робочого обладнання (С.359 [2]). Недоліком такої конструкції є неможливість використання даного ручного механізованого інструмента при зворотній засипці траншей та очищені тротуарів від снігу. Основою корисної моделі є удосконалення ручної землерийної машини, в якій за рахунок наявності нових конструктивних елементів та особливостей виконання і розміщення вже існуючих забезпечується регулювання висоти розміщення відвалу відносно поверхні ґрунту, що дає можливість використовувати цю машину для зворотної засипки траншей та прибирання тротуарів від снігових заметів. Означена задача вирішується тим, що ручна землерийна машина, що містить базову раму з привідними колесами і двигуном та рукоятку керування відповідно до корисної моделі, додатково обладнана керованим за допомогою електроштовхача відвалом, перед яким в опорах встановлено шнековий робочий орган з ланцюговою передачею та електродвигуном. З'єднання відвалу з базовою рамою шарнірне за допомогою паралелограмної підвіски. Суть корисної моделі пояснюється кресленням, де Фіг.1 зображена ручна машина, загальний вигляд; на Фіг.2 - вид А; на Фіг.3 - засипка траншеї; на Фіг.4 - прибирання снігу. Ручна машина складається з базової рами 1, привідних 2 та непривідних 3 коліс, рукоять керування 4, на яких розміщені реостати 5 керування привідними колесами 2, електродвигуном 6 та електроштовхачем 7. В свою чергу в передній частині базової рами 1 за допомогою тяг 8, 9 та електроштовхача 7, що утворюють рухому паралелограмну підвіску, встановлено відвал 10. В передній частині відвалу 10 в опорах 11 встановлено шнековий робочий орган 12. Приведення в обертальний рух шнекового робочого органу 12 здійснюється від електродвигуна 6 з веденою зірочкою 13, встановленому на відвалі 10, через ланцюг 14 на ведену зірочку 15. Робота ручної машини здійснюється наступним чином. За допомогою електроштовхача 7 оп ускають відвал 10 з шнековим робочим органом 12 на потрібну висоту, включають привід шнекового робочого органу 12 та робочу швидкість ручної машини, відповідно до товщини шару ґрунту, що переміщується чи вирізається. Завдяки керованій паралелограмній підвісці можливе регулювання висоти встановлення відвалу відносно поверхні ґрунту, що дозволить варіювати товщиною шару зрізаємого ґрунту та полегшить керування ручною машиною. Використання ручної машини дозволить проводити очистку поверхонь від снігових заметів та виконувати засипку траншей під різноманітні комунікації в обмежених міських умовах, де не можливо або не ефективно використання інших машин.
