Землерийна машина
Номер патенту: 1859
Опубліковано: 20.12.1994
Автори: Биков Олександр Володимирович, Сахно Борис Григорович, Цибізов Олександр Григорович, Коцюба Юрій Гордійович, Фурто Геннадій Савич, Лобода Віталій Андрійович, Кушнір Юхим Абрамович, Рибко Олександр Володимирович, Молібог Олександр Вікторович, Черних Андрій Михайлович, Глазман Борис Михайлович
Формула / Реферат
Землеройная машина, включающая тягач, установленную на нем горизонтальными шарнирами промежуточную раму, раму с метателем, связанную с промежуточной рамой вертикальными шарнирами, цепной рабочий орган и опорные лыжи, отличающаяся тем, что, с целью повышения производительности разработки котлованов в мерзлых грунтах при подаче тягача задним ходом, каждая опорная лыжа установлена перед соответствующим движителем и имеет с ним общую продольную ось симметрии, шарнирно соединена с промежуточной рамой посредством подпружиненного рычага и снабжена отвалом, рабочая поверхность которого обращена в сторону забоя, при этом ширина каждого отвала не меньше ширины движителя тягача.
Текст

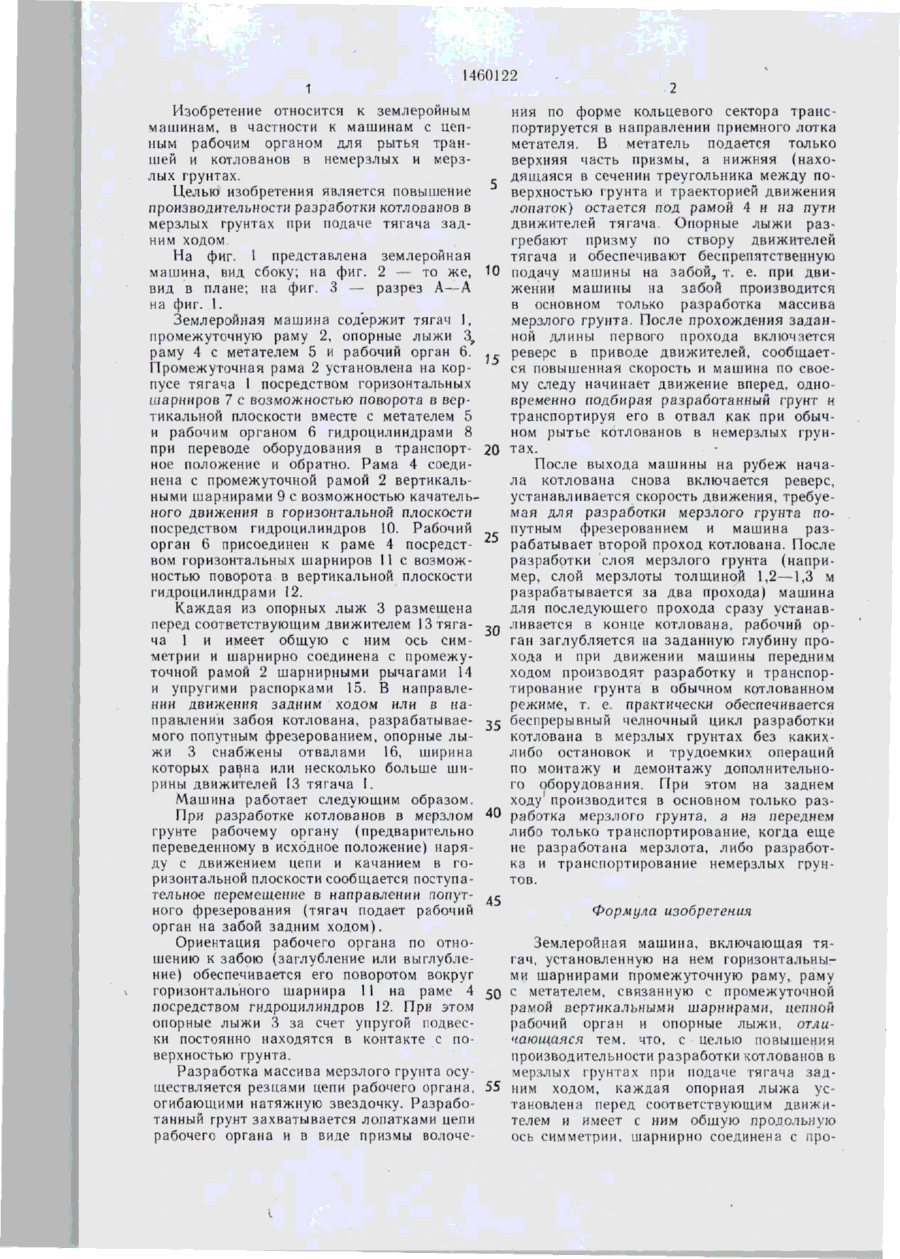

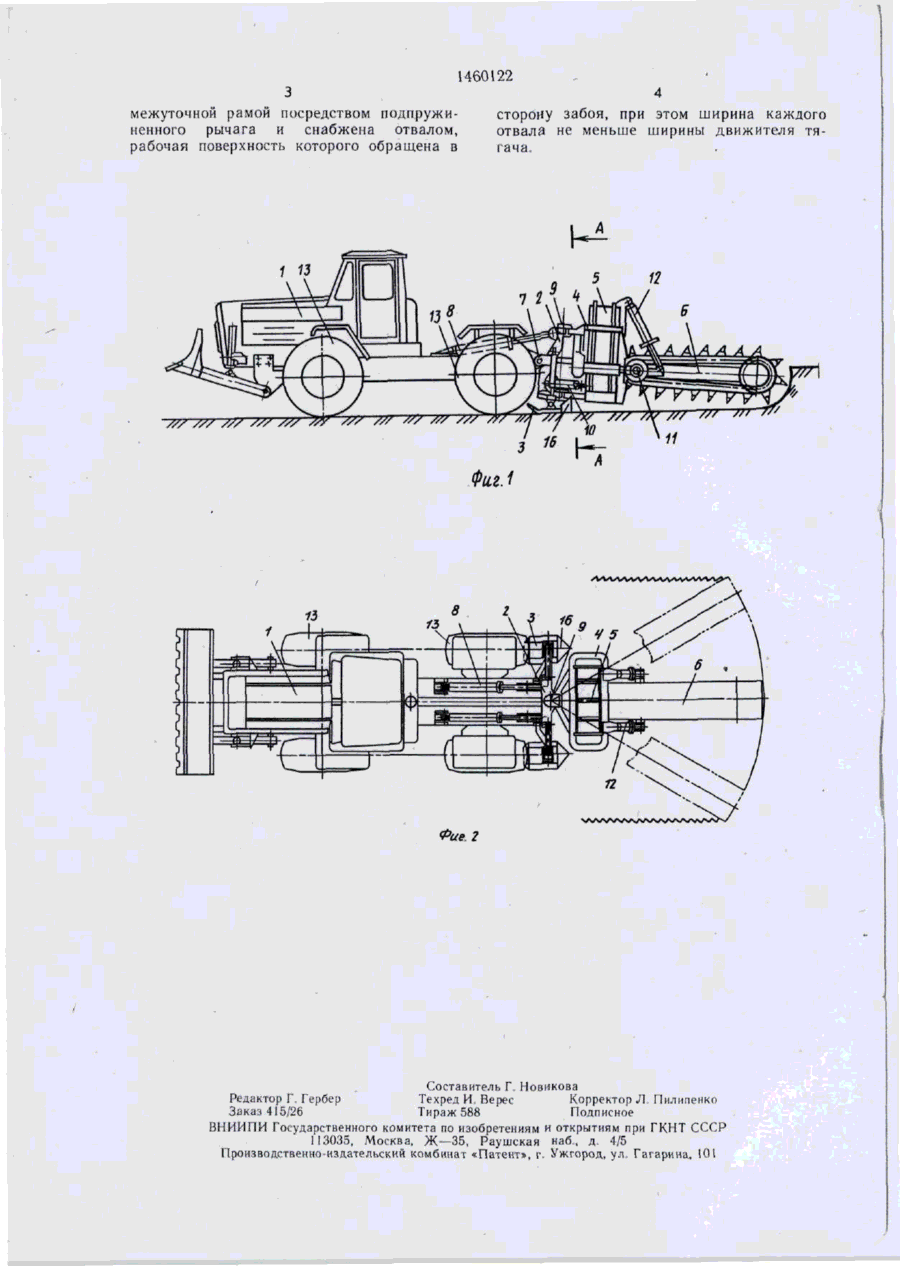

Изобретение относится к землеройным машинам, предназначенным для рытья траншей и котлованов в мерзлых грунтах. Цель повышение производительности разработки котлованов в мерзлых грунтах при подаче тятача задним ходом. Землеройная машина включает тягач с движи гелями (Д). установленную на кем промежуточную рзыу (ПР) 2, раму с метателем и цепной рабочий орган. Перед каждым Д тягача размещена опорная лыжа 3, имеющая с ним обшую продольную ось симметрии. С ПР 2 лыжа 3 соединена посредством подпружиненного рычага 14 и упругими распорками 15. Лыжи 3 имеют от валы 16, ширина которых не меньше ширины Д тягача. Разработка грунта осуществляется рабочим органом Опорные лыжи 3 разгребают призму по створу Д тягача и обеспечивают беспрепятственную подачу машины па забой. После прохождения заданной длины первого прохода включается реверс в приводе Д и сообщается повышенная скорость Машина по своему следу начинает двиS жение вперед, одновременно подбирая разработанный грунт и транспортируя его в отвел как при оЛнчн^м рытье коп топаиов в немерзлых грунтах. 3 ил (Л с А-А о 16 1 1460122 Изобретение относится к землеройным машинам, в частности к машинам с цепным рабочим органом для рытья траншей и котлованов в немерзлых и мерзлых грунтах. Целью изобретения является повышение производительности разработки котлованов в мерзлых грунтах при подаче тягача задним ходом На фиг. I представлена землеройная машина, вид сбоку; на фиг. 2 - то же, Ю вид в плане; на фиг. 3 - разрез А—А на фиг. I. Землеройная машина содержит тягач I, промежуточную раму 2, опорные лыжи 3? раму 4 с метателем 5 и рабочий орган 6.
ДивитисяДодаткова інформація
Назва патенту англійськоюEarth-moving machine
Автори англійськоюBykov Oleksandr Volodymyrovych, Kushnir Yukhym Abramovych, Kotsiuba Yurii Hordiiovych, Sakhno Borys Hryhorovych, Hlazman Borys Mykhailovych, Molyboh Oleksandr Viktorovych, Tsybizov Oleksandr Hryhorovych, Rybko Oleksandr Volodymyrovych, Furto Hennadii Savych, Loboda Vitalii Andriiovych, Chernykh Andrii Mykhailovych
Назва патенту російськоюЗемлеройная машина
Автори російськоюБыков Александр Владимирович, Кушнир Ефим Абрамович, Коцюба Юрий Гордеевич, Сахно Борис Григорьевич, Глазман Борис Михайлович, Молибог Александр Викторович, Цибизов Александр Григорьевич, Рыбко Александр Владимирович, Фурто Геннадий Саввич, Лобода Виталий Андреевич, Черных Андрей Михайлович
МПК / Мітки
Мітки: машина, землерийна
Код посилання
<a href="https://ua.patents.su/4-1859-zemlerijjna-mashina.html" target="_blank" rel="follow" title="База патентів України">Землерийна машина</a>
