Землерийна машина
Номер патенту: 969
Опубліковано: 15.12.1993
Автори: Черних Андрій Михайлович, Норинський Юхим Якович, Фурто Геннадій Савич, Биков Олександр Володимирович, Кудра Степан Юхимович, Ковтанюк Микола Сергійович, Бандуров Володимир Михайлович, Коцюба Юрій Гордійович
Формула / Реферат
(57) ЗЕМЛЕРОЙНАЯ МАШИНА, включающая установленную на тягаче с возможностью качания в горизонтальной плоскости раму с метателем и приемным лотком и шарнирно соединенный с ней цепной рабочий орган с рамой, отличающаяся тем, что, с целью расширения технологических возможностей путем обеспечения разработки котлованов в мерзлых грунтах попутным фрезерованием, она снабжена подборщиком грунта, выполненным в виде зачистного ножа, соединенного желобом с приемным лотком метателя, причем желоб установлен на раме рабочего органа со стороны рабочей ветви посредством тяг, а амплитуда качания зачистного ножа больше наружных габаритов тягача по ширине.
Текст

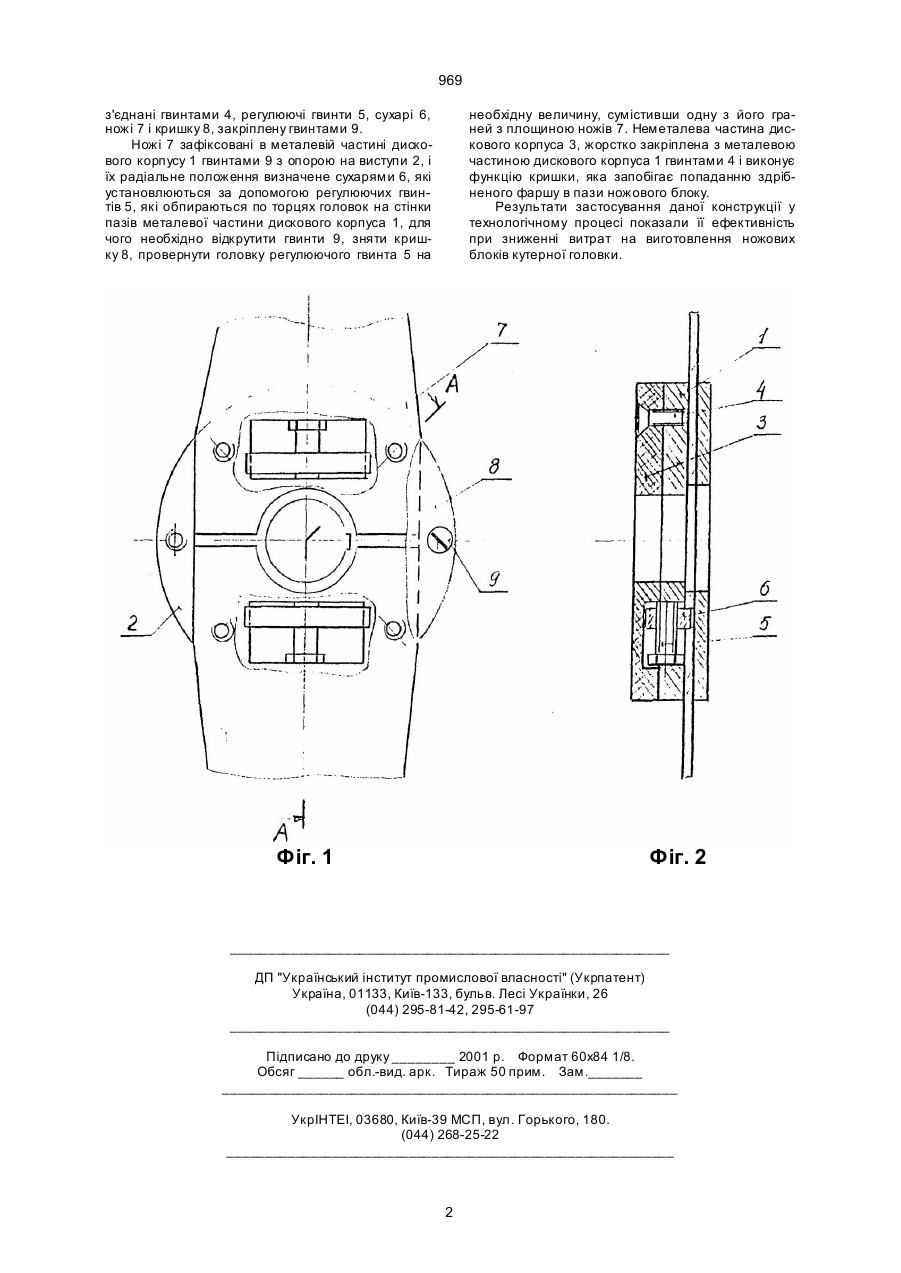

Ножовий блок головки кутера, який містить серпоподібні ножі, встановлені у дисковому корпу 969 з'єднані гвинтами 4, регулюючі гвинти 5, сухарі 6, ножі 7 і кришку 8, закріплену гвинтами 9. Ножі 7 зафіксовані в металевій частині дискового корпусу 1 гвинтами 9 з опорою на виступи 2, і їх радіальне положення визначене сухарями 6, які установлюються за допомогою регулюючих гвинтів 5, які обпираються по торцях головок на стінки пазів металевої частини дискового корпуса 1, для чого необхідно відкрутити гвинти 9, зняти кришку 8, провернути головку регулюючого гвинта 5 на необхідну величину, сумістивши одну з його граней з площиною ножів 7. Неметалева частина дискового корпуса 3, жорстко закріплена з металевою частиною дискового корпуса 1 гвинтами 4 і виконує функцію кришки, яка запобігає попаданню здрібненого фаршу в пази ножового блоку. Результати застосування даної конструкції у технологічному процесі показали її ефективність при зниженні витрат на виготовлення ножових блоків кутерної головки. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюEarth-moving machine
Автори англійськоюBykov Oleksandr Volodymyrovych, Kotsiuba Yurii Hordiiovych, Bandurov Volodymyr Mykhailovych, Kudra Stepan Yukhymovych, Kovtaniuk Mykola Serhiiovych, Chernykh Andrii Mykhailovych, Furto Hennadii Savych
Назва патенту російськоюЗемлеройная машина
Автори російськоюБыков Александр Владимирович, Коцюба Юрий Гордеевич, Бандуров Владимир Михайлович, Кудра Степан Ефимович, Ковтанюк Николай Сергеевич, Черных Андрей Михайлович, Фурто Геннадий Саввич
МПК / Мітки
Мітки: землерийна, машина
