Ігрова система ігрового автомата типу рулетки

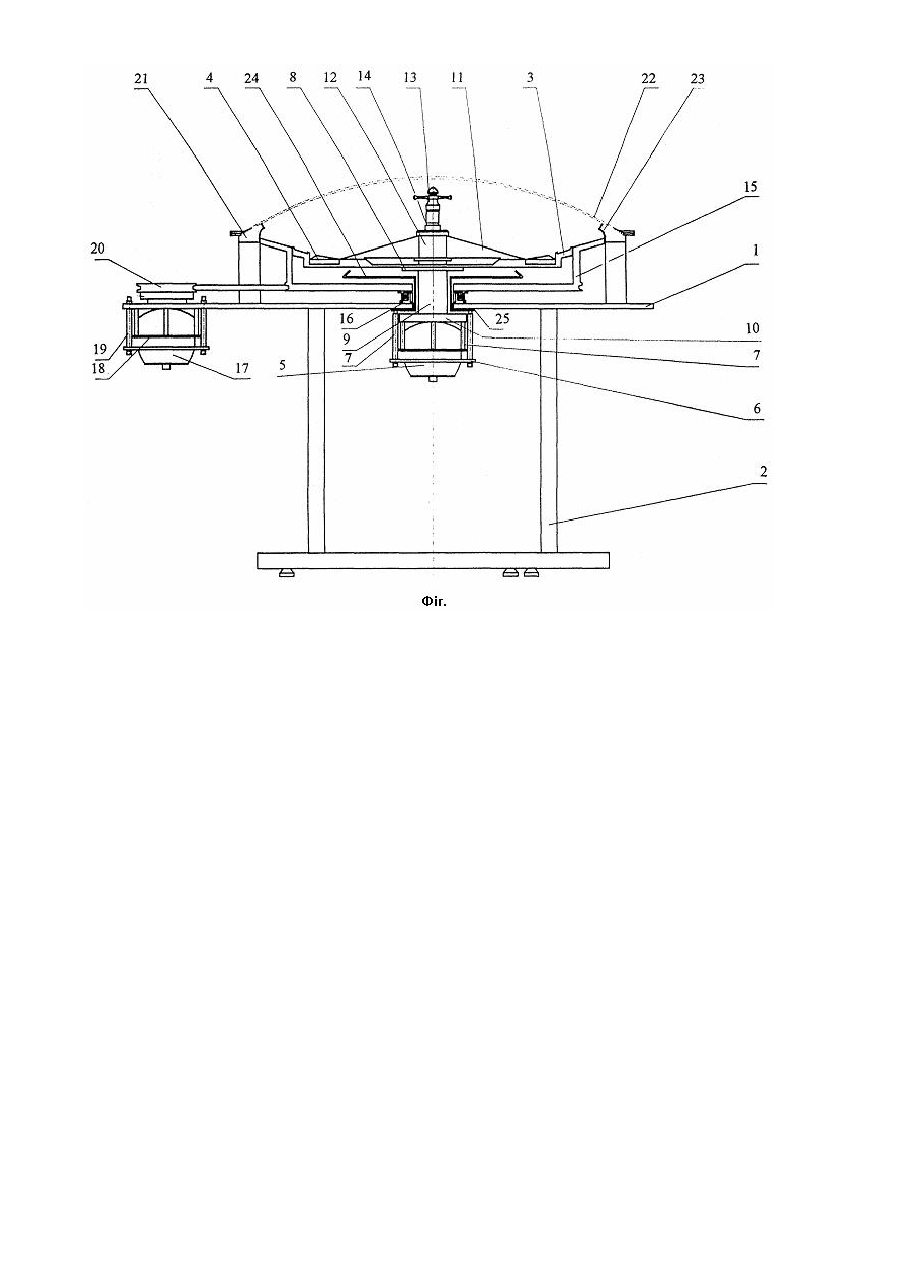

Корисна модель відноситься до ігрових систем ігрових автоматів, а саме, до ігрових систем ігрових автоматів типу р улетки. Відомі ігрові системи ігрового автомата типу рулетки, які містять основу, колесо з маркованими комірками, що приводиться в обертання електродвигуном, обрамлення з болтреком, з'єднане з основою, закріплений на обрамленні прозорий ковпак, кульку і засіб для розгону кульки по болтреку (www.tar-yjzjak.com). В одній з цих систем засобом для розгону кульки по болтреку служить пневмосистема. На початку гри пневмосистема видуває кульку на болтрек зі швидкістю, достатньою для утримання кульки на болтреку відцентровою силою. В цей час колесо з маркованими комірками починає обертатися зі зростаючою швидкістю в протилежному напрямку. Кулька при русі по болтреку поступово втрачає швидкість і скочується на колесо, яке теж сповільнює швидкість. Після того, як кулька опинилася в одній з комірок колеса, відбувається зчитування номера комірки електронною системою автомата. Спеціальним механізмом кулька забирається назад в пневмосистему. Після цього цикл повторюється. Друга система відрізняється від першої тим, що вона містить дві пневмосистеми, які працюють поперемінно: в одному циклі перша пневмосистема видуває кульку в одному напрямку, в др угому циклі друга пневмосистема видуває кульку в іншому напрямку. Ця система також містить механізм для забору кульок назад в пневмосистему. Ще в одній ігровій системі засобом для розгону кульки по болтреку служать з'єднані з компресором форсунки, сопла яких виходять на болтрек. На початку гри колесо з маркованими комірками починає обертатися і кулька відцентровою силою відкидається на болтрек. Повітря, що видувається з форсунок, розганяє кульку по болтреку. Після цього подача повітря припиняється і кулька, поступово втративши швидкість, скочується на колесо, що також втратило швидкість, і попадає в одну з його комірок. На колесі кулька знаходиться до початку наступного циклу, при якому кулька розганяється в протилежному напрямку. Загальним недоліком описаних ігрових систем є складність конструкції засобу для розгону кульки. Крім того, пневмосистеми, які служать засобом для розгону кульки, в процесі роботи забиваються пилом або ушкоджуються конденсованою з повітря водою, що не дозволяє уникнути впливу суб'єктивного фактора на результат гри, тому що не виключається можливість використання гравцем характерних рис конкретної ігрової системи, набутих внаслідок порушень у роботі механізмів. В основу корисної моделі поставлена задача розробити нескладну конструктивно і надійну ігрову систему. В ігровій системі ігрового автомата типу рулетки, яка містить основу, колесо з маркованими комірками, що приводиться в обертання двигуном, обрамлення з болтреком, з'єднане з основою, кульку і засіб для розгону кульки по болтреку, згідно з корисною моделлю засіб для розгону кульки по болтреку виконаний у вигляді розгінного диску, встановленого з можливістю обертання між колесом з маркованими комірками і болтреком. Краще, якщо розгінний диск приводиться в обертання окремим двигуном. Ігрова система показана на кресленнях. Вона містить основу у вигляді плити 1, яка встановлена на станині 2. Колесо 3 має паз, в який вставлене кільце 4, розділене на комірки, марковані цифрами від 0 до 36. Колесо 3 приводиться в обертання за допомогою електродвигуна 5, закріпленого під плитою 1 за допомогою корзини 6 зі шпильками 7. Колесо 3 встановлене на фланці 8, який опирається на втулк у 9, яка в свою чергу опирається на опору 10. Колесо 3 притиснуте до фланця 8 конусом 11, який надітий на чашку 12 турелі 13, з'єднаної з чашкою за допомогою фланця 14. Розгінний диск 15 встановлений на плиті 1 за допомогою опори з підшипником 16. Він приводиться в обертання електродвигуном 17, закріпленим під плитою 1 за допомогою корзини 18 зі шпильками 19. Від електродвигуна 17 обертальний момент передається на розгінний диск 15 ремінною передачею, в якій ведучий шків 20 надітий на вал електродвигуна 17, а веденим шківом служить сам розгінний диск, на якому виконаний відповідний кільцевий паз. На плиті 1 встановлене обрамлення 21, на верхній зовнішній частині якого закріплений прозорий ковпак 22 (наявність ковпака необов'язкова). На верхній внутрішній частині обрамлення 21 розташований болтрек 23 бігова доріжка для кульки (кулька на кресленнях не показана). Колесо 3 і розгінний диск 15 мають конусні поверхні з однаковими кутами нахилу. Конусна поверхня розгінного диску 15 з одного боку прилягає до конусної поверхні колеса 3, а з другого боку до болтреку 23. Ігрова система містить також кронштейн 24 датчиків положення кульки і кронштейн 25 датчика обертів. Датчики є частиною електронної системи ігрового автомата, яка не є об'єктом даної корисної моделі. Ігрова система функціонує в такий спосіб. Кулька постійно знаходиться в ігровій системі. Завдяки конусним поверхням колеса 3, розгінного диску 15 і конуса 11 до початку функціонування системи вона лежить на кільці 4 колеса 3. Колесо 3 починають обертати за допомогою електродвигуна 5 зі швидкістю, достатньою для відкидання кульки відцентровою силою на болтрек 23. Одночасно в тому ж напрямку за допомогою електродвигуна 17 починають обертати розгінний диск 15. Кулька, яка відкотилася на болтрек 19, розганяється конусною поверхнею розгінного диска 15 до швидкості, достатньої для утримання її під дією відцентрових сил на болтреку 23. Після цього колесо 3 з маркованими комірками починають обертати в зворотному напрямку зі зниженою швидкістю, а швидкість обертання розгінного диска 15 також знижують до такої міри, що кулька вже не може утримуватися на болтреку 23 під дією відцентрових сил і скочується на колесо 3 з маркованими комірками. Обертання колеса 3 і розгінного диску 15 припиняється. Кулька знаходиться в одній із комірок на кільця 4 колеса 3. Після визначення номера комірки процес повторюють в іншу сторону. Задавання швидкостей і напрямків обертання колеса 3 і розгінного диску 15, а також зчитування і відображення результатів гри здійснюється електронною системою. Турель 13 служить для декоративних цілей, імітуючи вигляд механічних рулеток, які встановлені в казино. Таким чином досить точно імітується процес реальної гри на рулетці. Завдяки наявності розгінного диску вдалося уникнути використання в конструкції компресорів і форсунок і спростити в цілому конструкцію ігрової системи, а отже зменшити кількість суб'єктивних факторів, що впливають на результат гри.
