Шарошка бурового долота

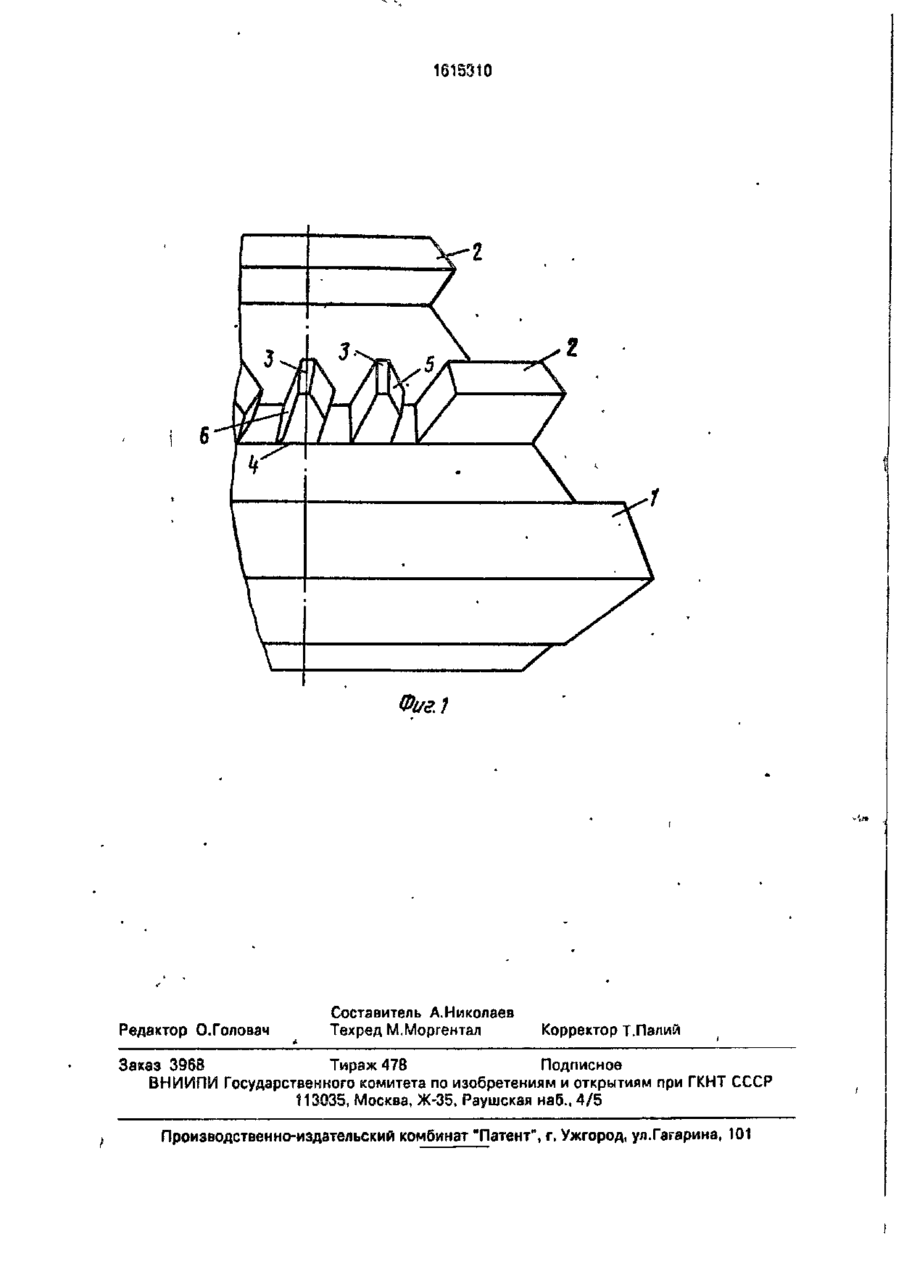

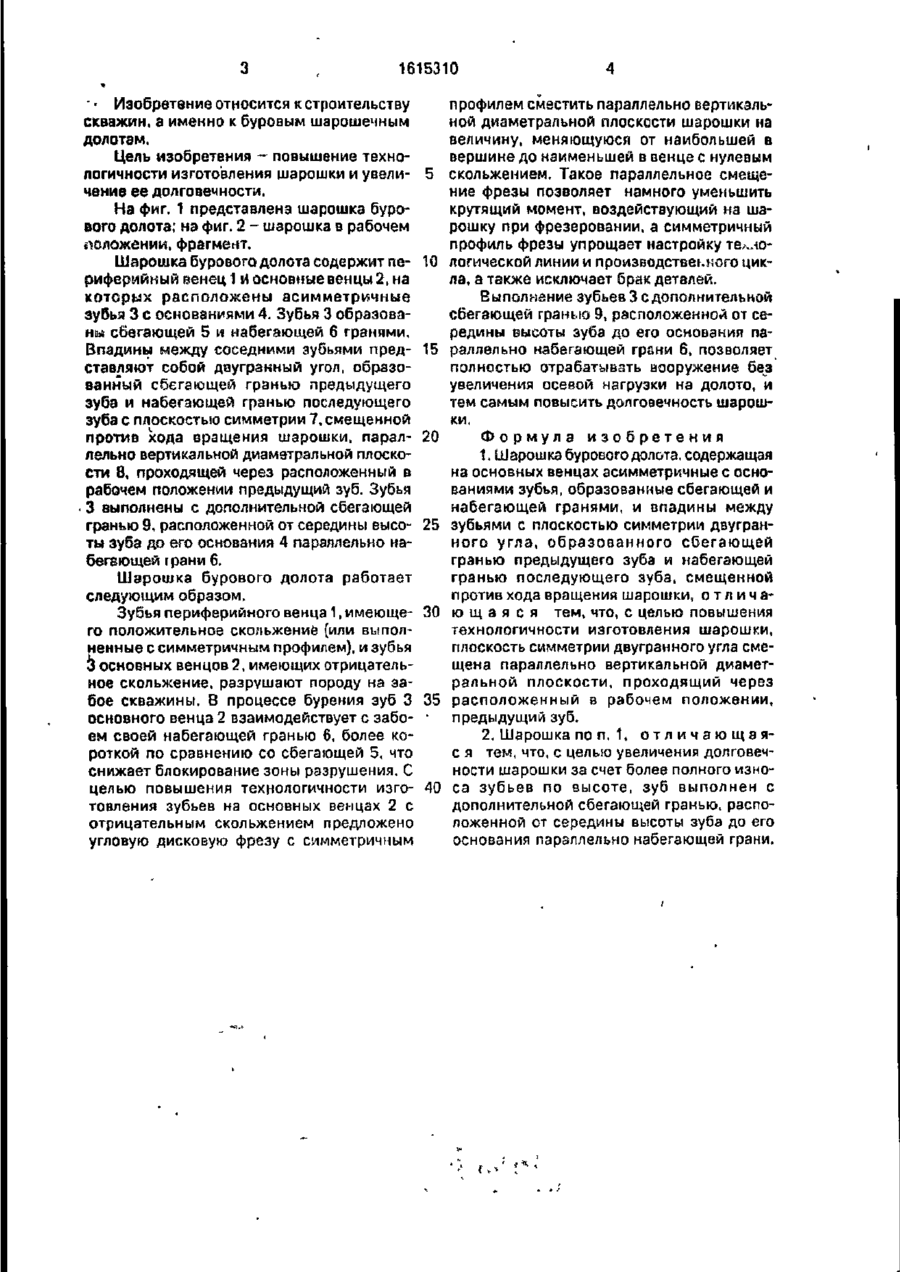

Изобретение относится к буровым шарошечным долотам для бурения скважин. Цель изобретения - повышение технологичности изготовления шарошки и увеличение ее долговечности, Шарошка бурового долота содержит периферийный венец и основные венцы, на которых расположены асиммеричные зубья 3 с основаниями. Зубья 3 образованы сбегающей гранью (СГ) 5 и набегающей гранью (НГ) 6. Впадины между соседними зубьями 3 представляют собой двугранный угол, образованный СГ 5 предыдущего и НГ 6 последующего зубьев. Плоскость симметрии 7 двугранного угла смещена против хода вращения шарошки параллельно вертикальной диаметральной плоскости 8, проходящей через расположенный в рабочем положении предыдущий зуб 3. Зубья 3 выполнены с дополнительной СГ 9, расположенной от середины высоты зуба 3 до его основания параллельно НГ 6. Смещение плоскости симметрии двугранного угла параллельно вертикальной диаметральной плоскости достигается а процессе фрезерования зубьев 3 угловой дисковой фрезой с симметричным профилем. Это упрощает настройку технологической линии и исключает брак деталей. Дополнительная СГ 9, параллельная НГ 6, позволяет полностью отрабатывать зубья 3 без увеличения осевой нагрузки и повышает долговечность шарошки. 1 з.п. ф-лы, 2 ил. ел о Фиг. Z 1615310 - • Изобретение относится к строительству скважин, а именно к буровым шарошечным долотам. Цель изобретения - повышение технологичности изготовления шарошки и увели- 5 чение ее долговечности. На фиг. 1 представлена шарошка бурового долота; на фиг. 2 - шарошка в рабочем положении, фрагмент. Шарошка бурового долота содержит пе- 10 риферийкый венец 1 и основные венцы 2, на которых расположены асимметричные зубья 3 с основаниями 4. Зубья 3 образованы сбегающей 5 и набегающей 6 гранями. Впадины между соседними зубьями пред- 15 ставляют собой двугранный угол, образованный сбегающей гранью предыдущего зуба и набегающей гранью последующего зуба с плоскостью симметрии 7, смещенной против хода вращения шарошки, парал- 20 лельно вертикальной диаметральной плоскости 8, проходящей через расположенный в рабочем положении предыдущий зуб. Зубья • 3 выполнены с дополнительной сбегающей гранью 9, расположенной от середины высо- 25 ты зуба до его основания 4 параллельно набеггющей ірани Є. Шарошка бурового долота работает следующим образом. Зубья периферийного венца 1, имеюще- 30 го положительное скольжение (или выполненные с симметричным профилем), и зубья 3 основных венцов 2, имеющих отрицательное скольжение, разрушают породу на забое скважины. В процессе бурения зуб 3 35 основного венца 2 взаимодействует с забо- • ем своей набегающей гранью 6, более короткой по сравнению со сбегающей 5, что снижает блокирование зоны разрушения. С целью повышения технологичности изго- 40 товления зубьев на основных венцах 2 с отрицательным скольжением предложено угловую дисковую фрезу с симметричным профилем сместить параллельно вертикальной диаметральной плоскости шарошки на величину, меняющуюся от наибольшей в вершине до наименьшей в венце с нулевым скольжением. Такое параллельное смещение фрезы позволяет намного уменьшить крутящий момент, воздействующий на шарошку при фрезеровании, а симметричный профиль фрезы упрощает настройку технологической линии и производственного цикла, а также исключает брак деталей. Выполнение зубьев 3 с дополнительной сбегающей гранью 9, расположенной от середины высоты зуба до его основания параллельно набегающей грани 6, позволяет полностью отрабатывать вооружение без увеличения осевой нагрузки на долото, и тем самым повысить долговечность шарошки. Формула изобретения 1. Шарошка бурового долота, содержащая на основных венцах асимметричные с основаниями зубья, образованные сбегающей и набегающей гранями, и впадины между зубьями с плоскостью симметрии двугранного угла, образованного сбегающей гранью предыдущего зуба и набегающей гранью последующего зуба, смещенной против хода вращения шарошки, о т л и ч а ю щ а я с я тем, что, с целью повышения технологичности изготовления шарошки, плоскость симметрии двугранного угла смещена параллельно вертикальной диаметральной плоскости, проходящий через расположенный в рабочем положении, предыдущий зуб. 2. Шарошка по п. 1, о т л и ч а ю щ а я с я тем, что, с целью увеличения долговечности шарошки за счет более полного износа зубьев по высоте, зуб выполнен с дополнительной сбегающей гранью, расположенной от середины высоты зуба до его основания параллельно набегающей грани. 1615310 Фі/eJ Редактор О. Головач Составитель А.Николаев Техред М.Моргентал Корректор Т.Палий Заказ 3968 Тираж 478 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
