Вихідний патрубок турбіни
Номер патенту: 24659
Опубліковано: 10.07.2007
Автори: Дешевих Сергій Олексійович, Геймбергер Юрій Олександрович, Івченко Леонід Федорович, Максимчук Роман Фидосійович
Формула / Реферат
1. Вихідний патрубок турбіни, що складається з кільцевого дифузора, утвореного внутрішньою і зовнішньою профільованими оболонками, який відрізняється тим, що на виході кільцевого дифузора встановлено спіральний збірник, жорстко з'єднаний з оболонками кільцевого дифузора.
2. Вихідний патрубок турбіни за п. 1, який відрізняється тим, що площа поперечного перерізу спірального збірника визначається за формулою:
F(φ)=Fвих·(1-φ/360),
де: F(φ) - площа поперечного перерізу спірального збірника;
Fвих - площа перерізу виходу спірального збірника;
φ - кут розташування поперечного перерізу спірального збірника відносно перерізу виходу спірального збірника, град.
Текст

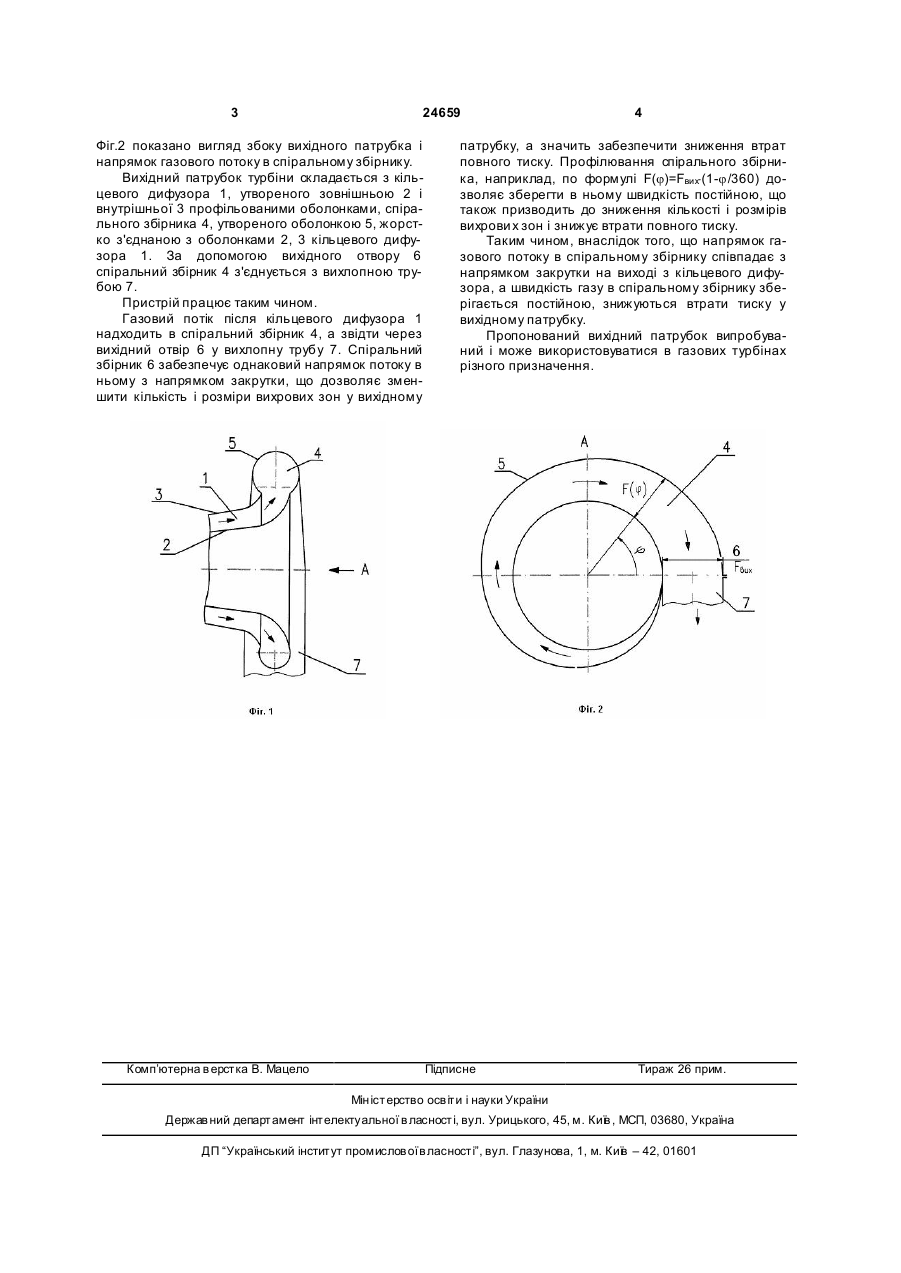

1. Вихідний патрубок турбіни, що складається з кільцевого дифузора, утвореного внутрішньою і зовнішньою профільованими оболонками, який відрізняє ться тим, що на виході кільцевого дифу 3 24659 Фіг.2 показано вигляд збоку вихідного патрубка і напрямок газового потоку в спіральному збірнику. Вихідний патрубок турбіни складається з кільцевого дифузора 1, утвореного зовнішньою 2 і внутрішньої 3 профільованими оболонками, спірального збірника 4, утвореного оболонкою 5, жорстко з'єднаною з оболонками 2, 3 кільцевого дифузора 1. За допомогою вихідного отвору 6 спіральний збірник 4 з'єднується з вихлопною трубою 7. Пристрій працює таким чином. Газовий потік після кільцевого дифузора 1 надходить в спіральний збірник 4, а звідти через вихідний отвір 6 у вихлопну трубу 7. Спіральний збірник 6 забезпечує однаковий напрямок потоку в ньому з напрямком закрутки, що дозволяє зменшити кількість і розміри вихрових зон у вихідному Комп’ютерна в ерстка В. Мацело 4 патрубку, а значить забезпечити зниження втрат повного тиску. Профілювання спірального збірника, наприклад, по формулі F(j)=Fвих×(1-j/360) дозволяє зберегти в ньому швидкість постійною, що також призводить до зниження кількості і розмірів вихрови х зон і знижує втрати повного тиску. Таким чином, внаслідок того, що напрямок газового потоку в спіральному збірнику співпадає з напрямком закрутки на виході з кільцевого дифузора, а швидкість газу в спіральному збірнику зберігається постійною, знижуються втрати тиску у вихідному патрубку. Пропонований вихідний патрубок випробуваний і може використовуватися в газових турбінах різного призначення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOutlet branch pipe of turbine
Автори англійськоюIvchenko Leonid Fedorovych, Deshevykh Serhii Oleksiiovych, Maksymchuk Roman Feodosiiovych
Назва патенту російськоюВыходной патрубок турбины
Автори російськоюИвченко Леонид Федорович, Дешевых Сергей Алексеевич, Максимчук Роман Феодосиевич
МПК / Мітки
МПК: F01D 25/00
Мітки: турбіни, патрубок, вихідній
