Капілярний електродний вузол

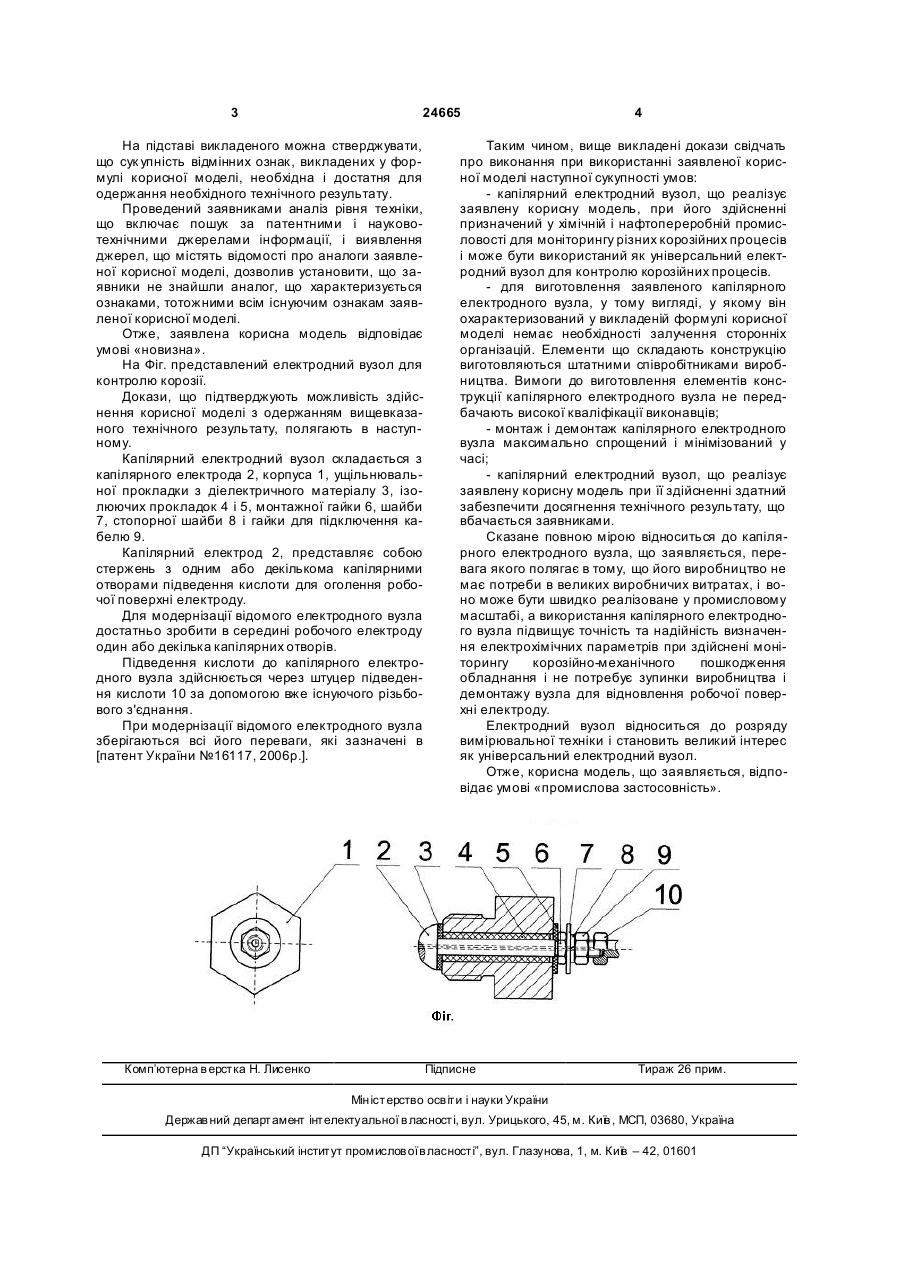

Капілярний електродний вузол, що включає в себе установлюваний в об'єкт контролю корозії корпус з робочим електродом, що ізолюється від корпуса прокладками з діелектричного матеріалу, а також прокладки для ущільнення, який відрізняється тим, що електрод має один або декілька капілярних отворів підведення кислоти або іншого розчину для оголення робочої поверхні електрода. (19) (21) u200702021 (22) 26.02.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Кузюков Анатолій Миколаєвич, Похмурський Василь Іванович, Борисенко Володимир Анатолійович, Хома Мирослав Степанович, Ар хипов Олександр Геннадійович, Тихомиров Юрій Альвінович, Крикун Віктор Петрович, Шукайло Борис Миколайович, Куліков Денис Олексійович, Ліпко Геннадій Вікторович 3 24665 На підставі викладеного можна стверджувати, що сук упність відмінних ознак, викладених у формулі корисної моделі, необхідна і достатня для одержання необхідного технічного результату. Проведений заявниками аналіз рівня техніки, що включає пошук за патентними і науковотехнічними джерелами інформації, і виявлення джерел, що містять відомості про аналоги заявленої корисної моделі, дозволив установити, що заявники не знайшли аналог, що характеризується ознаками, тотожними всім існуючим ознакам заявленої корисної моделі. Отже, заявлена корисна модель відповідає умові «новизна». На Фіг. представлений електродний вузол для контролю корозії. Докази, що підтверджують можливість здійснення корисної моделі з одержанням вищевказаного технічного результату, полягають в наступному. Капілярний електродний вузол складається з капілярного електрода 2, корпуса 1, ущільнювальної прокладки з діелектричного матеріалу 3, ізолюючих прокладок 4 і 5, монтажної гайки 6, шайби 7, стопорної шайби 8 і гайки для підключення кабелю 9. Капілярний електрод 2, представляє собою стержень з одним або декількома капілярними отворами підведення кислоти для оголення робочої поверхні електроду. Для модернізації відомого електродного вузла достатньо зробити в середині робочого електроду один або декілька капілярних отворів. Підведення кислоти до капілярного електродного вузла здійснюється через штуцер підведення кислоти 10 за допомогою вже існуючого різьбового з'єднання. При модернізації відомого електродного вузла зберігаються всі його переваги, які зазначені в [патент України №16117, 2006p.]. Комп’ютерна в ерстка Н. Лисенко 4 Таким чином, вище викладені докази свідчать про виконання при використанні заявленої корисної моделі наступної сукупності умов: - капілярний електродний вузол, що реалізує заявлену корисну модель, при його здійсненні призначений у хімічній і нафтопереробній промисловості для моніторингу різних корозійних процесів і може бути використаний як універсальний електродний вузол для контролю корозійних процесів. - для виготовлення заявленого капілярного електродного вузла, у тому вигляді, у якому він охарактеризований у викладеній формулі корисної моделі немає необхідності залучення сторонніх організацій. Елементи що складають конструкцію виготовляються штатними співробітниками виробництва. Вимоги до виготовлення елементів конструкції капілярного електродного вузла не передбачають високої кваліфікації виконавців; - монтаж і демонтаж капілярного електродного вузла максимально спрощений і мінімізований у часі; - капілярний електродний вузол, що реалізує заявлену корисну модель при її здійсненні здатний забезпечити досягнення технічного результату, що вбачається заявниками. Сказане повною мірою відноситься до капілярного електродного вузла, що заявляється, перевага якого полягає в тому, що його виробництво не має потреби в великих виробничих витратах, і воно може бути швидко реалізоване у промисловому масштабі, а використання капілярного електродного вузла підвищує точність та надійність визначення електрохімічних параметрів при здійснені моніторингу корозійно-механічного пошкодження обладнання і не потребує зупинки виробництва і демонтажу вузла для відновлення робочої поверхні електроду. Електродний вузол відноситься до розряду вимірювальної техніки і становить великий інтерес як універсальний електродний вузол. Отже, корисна модель, що заявляється, відповідає умові «промислова застосовність». Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
