Електродний вузол

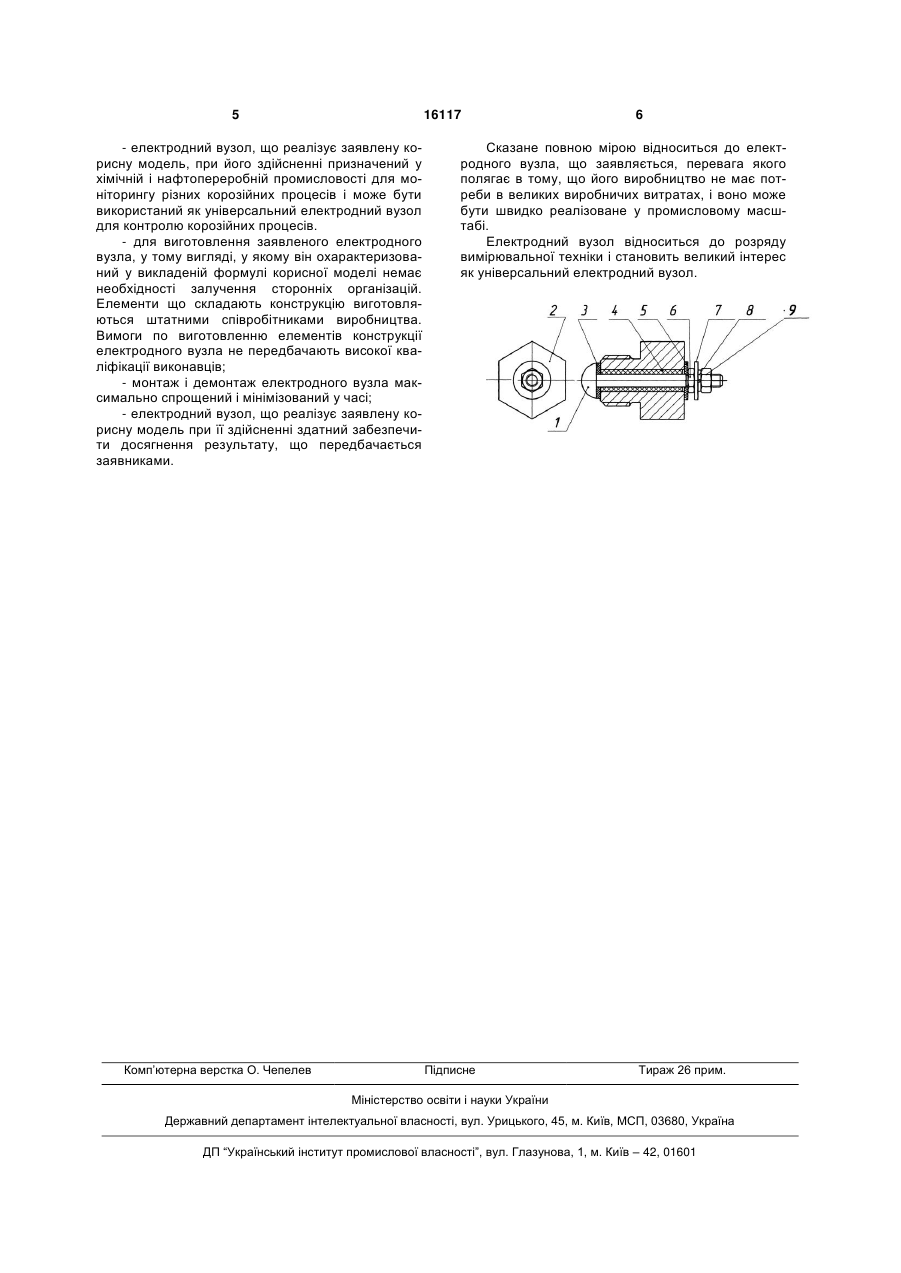

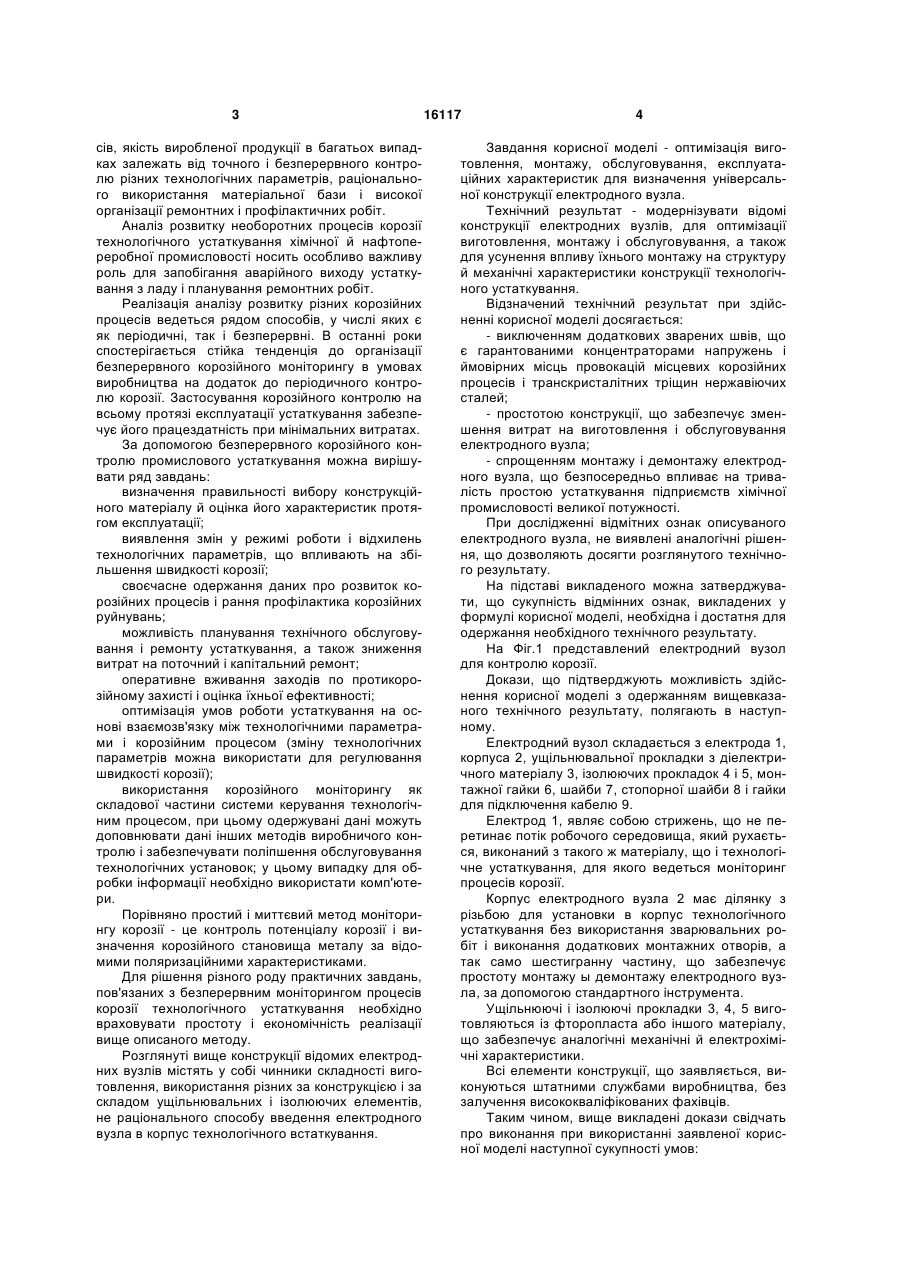

Електродний вузол, що містить установлюваний в об'єкт контролю корозії корпус з робочим електродом, що ізолюється від корпуса прокладками з діелектричного матеріалу, а також прокладки для ущільнення, який відрізняється тим, що ущільнюючі і ізолюючі прокладки виконані з однакового за складом діелектричного матеріалу, електрод має не виступаючу усередину об'єкта контролю корозії контактну поверхню, а корпус установлюється на об'єкті контролю корозії за допомогою різьбового з'єднання і шестигранної частини. (19) (21) u200602108 (22) 27.02.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Кузюков Анатолій Миколаєвич, Похмурський Василь Іванович, Борисенко Володимир Анатолійович, Хома Мирослав Степанович, Архипов Олександр Геннадійович, Роменський Олександр Володимирович, Куліков Денис Олексійович, Ліпко Геннадій Вікторович (73) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ СЄВЄРОДОНЕЦЬКИЙ ТЕХНОЛОГІЧНИЙ ІНСТИТУТ 3 сів, якість виробленої продукції в багатьох випадках залежать від точного і безперервного контролю різних технологічних параметрів, раціонального використання матеріальної бази і високої організації ремонтних і профілактичних робіт. Аналіз розвитку необоротних процесів корозії технологічного устаткування хімічної й нафтопереробної промисловості носить особливо важливу роль для запобігання аварійного виходу устаткування з ладу і планування ремонтних робіт. Реалізація аналізу розвитку різних корозійних процесів ведеться рядом способів, у числі яких є як періодичні, так і безперервні. В останні роки спостерігається стійка тенденція до організації безперервного корозійного моніторингу в умовах виробництва на додаток до періодичного контролю корозії. Застосування корозійного контролю на всьому протязі експлуатації устаткування забезпечує його працездатність при мінімальних витратах. За допомогою безперервного корозійного контролю промислового устаткування можна вирішувати ряд завдань: визначення правильності вибору конструкційного матеріалу й оцінка його характеристик протягом експлуатації; виявлення змін у режимі роботи і відхилень технологічних параметрів, що впливають на збільшення швидкості корозії; своєчасне одержання даних про розвиток корозійних процесів і рання профілактика корозійних руйнувань; можливість планування технічного обслуговування і ремонту устаткування, а також зниження витрат на поточний і капітальний ремонт; оперативне вживання заходів по протикорозійному захисті і оцінка їхньої ефективності; оптимізація умов роботи устаткування на основі взаємозв'язку між технологічними параметрами і корозійним процесом (зміну технологічних параметрів можна використати для регулювання швидкості корозії); використання корозійного моніторингу як складової частини системи керування технологічним процесом, при цьому одержувані дані можуть доповнювати дані інших методів виробничого контролю і забезпечувати поліпшення обслуговування технологічних установок; у цьому випадку для обробки інформації необхідно використати комп'ютери. Порівняно простий і миттєвий метод моніторингу корозії - це контроль потенціалу корозії і визначення корозійного становища металу за відомими поляризаційними характеристиками. Для рішення різного роду практичних завдань, пов'язаних з безперервним моніторингом процесів корозії технологічного устаткування необхідно враховувати простоту і економічність реалізації вище описаного методу. Розглянуті вище конструкції відомих електродних вузлів містять у собі чинники складності виготовлення, використання різних за конструкцією і за складом ущільнювальних і ізолюючих елементів, не раціонального способу введення електродного вузла в корпус технологічного встаткування. 16117 4 Завдання корисної моделі - оптимізація виготовлення, монтажу, обслуговування, експлуатаційних характеристик для визначення універсальної конструкції електродного вузла. Технічний результат - модернізувати відомі конструкції електродних вузлів, для оптимізації виготовлення, монтажу і обслуговування, а також для усунення впливу їхнього монтажу на структуру й механічні характеристики конструкції технологічного устаткування. Відзначений технічний результат при здійсненні корисної моделі досягається: - виключенням додаткових зварених швів, що є гарантованими концентраторами напружень і ймовірних місць провокацій місцевих корозійних процесів і транскристалітних тріщин нержавіючих сталей; - простотою конструкції, що забезпечує зменшення витрат на виготовлення і обслуговування електродного вузла; - спрощенням монтажу і демонтажу електродного вузла, що безпосередньо впливає на тривалість простою устаткування підприємств хімічної промисловості великої потужності. При дослідженні відмітних ознак описуваного електродного вузла, не виявлені аналогічні рішення, що дозволяють досягти розглянутого технічного результату. На підставі викладеного можна затверджувати, що сукупність відмінних ознак, викладених у формулі корисної моделі, необхідна і достатня для одержання необхідного технічного результату. На Фіг.1 представлений електродний вузол для контролю корозії. Докази, що підтверджують можливість здійснення корисної моделі з одержанням вищевказаного технічного результату, полягають в наступному. Електродний вузол складається з електрода 1, корпуса 2, ущільнювальної прокладки з діелектричного матеріалу 3, ізолюючих прокладок 4 і 5, монтажної гайки 6, шайби 7, стопорної шайби 8 і гайки для підключення кабелю 9. Електрод 1, являє собою стрижень, що не перетинає потік робочого середовища, який рухається, виконаний з такого ж матеріалу, що і технологічне устаткування, для якого ведеться моніторинг процесів корозії. Корпус електродного вузла 2 має ділянку з різьбою для установки в корпус технологічного устаткування без використання зварювальних робіт і виконання додаткових монтажних отворів, а так само шестигранну частину, що забезпечує простоту монтажу ы демонтажу електродного вузла, за допомогою стандартного інструмента. Ущільнюючі і ізолюючі прокладки 3, 4, 5 виготовляються із фторопласта або іншого матеріалу, що забезпечує аналогічні механічні й електрохімічні характеристики. Всі елементи конструкції, що заявляється, виконуються штатними службами виробництва, без залучення висококваліфікованих фахівців. Таким чином, вище викладені докази свідчать про виконання при використанні заявленої корисної моделі наступної сукупності умов: 5 16117 - електродний вузол, що реалізує заявлену корисну модель, при його здійсненні призначений у хімічній і нафтопереробній промисловості для моніторингу різних корозійних процесів і може бути використаний як універсальний електродний вузол для контролю корозійних процесів. - для виготовлення заявленого електродного вузла, у тому вигляді, у якому він охарактеризований у викладеній формулі корисної моделі немає необхідності залучення сторонніх організацій. Елементи що складають конструкцію виготовляються штатними співробітниками виробництва. Вимоги по виготовленню елементів конструкції електродного вузла не передбачають високої кваліфікації виконавців; - монтаж і демонтаж електродного вузла максимально спрощений і мінімізований у часі; - електродний вузол, що реалізує заявлену корисну модель при її здійсненні здатний забезпечити досягнення результату, що передбачається заявниками. Комп’ютерна верстка О. Чепелев 6 Сказане повною мірою відноситься до електродного вузла, що заявляється, перевага якого полягає в тому, що його виробництво не має потреби в великих виробничих витратах, і воно може бути швидко реалізоване у промисловому масштабі. Електродний вузол відноситься до розряду вимірювальної техніки і становить великий інтерес як універсальний електродний вузол. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
