Пристрій для повороту зубів
Номер патенту: 24698
Опубліковано: 10.07.2007
Формула / Реферат
Пристрій для повороту зубів, що містить базисну частину, встановлену на одній стороні зубного ряду, кільце, закріплене на зубі, який треба повернути, пружну дугу, що защемлена на кільці і прикріплена одним кінцем до базису з можливістю переміщення відносно неї в трансверсальному напрямі, який відрізняється тим, що він містить другу базисну частину, встановлену на другій стороні зубного ряду, причому базисні частини з’єднані між собою ортодонтичним гвинтом, а пружна дуга прикріплена другим кінцем до другої базисної частини з можливістю переміщення відносно неї в трансверсальному напрямі.
Текст

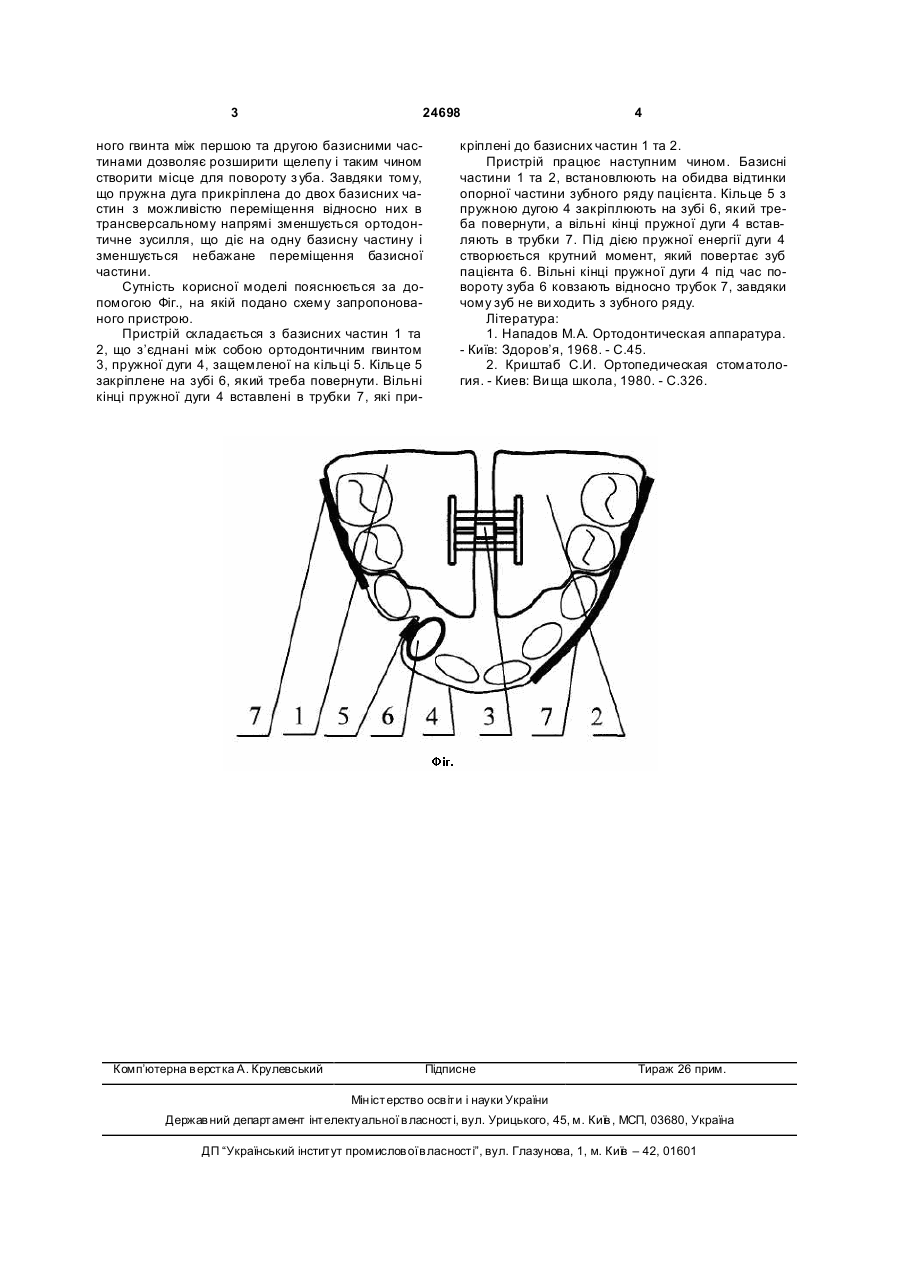

Пристрій для повороту зубів, що містить базисну частину, встановлену на одній стороні зубного ряду, кільце, закріплене на зубі, який треба повер 3 24698 ного гвинта між першою та другою базисними частинами дозволяє розширити щелепу і таким чином створити місце для повороту з уба. Завдяки тому, що пружна дуга прикріплена до двох базисних частин з можливістю переміщення відносно них в трансверсальному напрямі зменшується ортодонтичне зусилля, що діє на одну базисну частину і зменшується небажане переміщення базисної частини. Сутність корисної моделі пояснюється за допомогою Фіг., на якій подано схему запропонованого пристрою. Пристрій складається з базисних частин 1 та 2, що з’єднані між собою ортодонтичним гвинтом 3, пружної дуги 4, защемленої на кільці 5. Кільце 5 закріплене на зубі 6, який треба повернути. Вільні кінці пружної дуги 4 вставлені в трубки 7, які при Комп’ютерна в ерстка А. Крулевський 4 кріплені до базисних частин 1 та 2. Пристрій працює наступним чином. Базисні частини 1 та 2, встановлюють на обидва відтинки опорної частини зубного ряду пацієнта. Кільце 5 з пружною дугою 4 закріплюють на зубі 6, який треба повернути, а вільні кінці пружної дуги 4 вставляють в трубки 7. Під дією пружної енергії дуги 4 створюється крутний момент, який повертає зуб пацієнта 6. Вільні кінці пружної дуги 4 під час повороту зуба 6 ковзають відносно трубок 7, завдяки чому зуб не ви ходить з зубного ряду. Література: 1. Нападов М.А. Ортодонтическая аппаратура. - Київ: Здоров’я, 1968. - С.45. 2. Криштаб С.И. Ортопедическая стоматология. - Киев: Ви ща школа, 1980. - С.326. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for teeth rotation
Автори англійськоюBabaskin Yurii Ivanovych, Doroshenko Svitlana Ivanivna
Назва патенту російськоюУстройство для поворота зубов
Автори російськоюБабаскин Юрий Иванович, Дорошенко Светлана Ивановна
МПК / Мітки
МПК: A61C 7/00
Мітки: зубів, повороту, пристрій
