Пристрій для витягнення зубів та корекції ширини зубного ряду

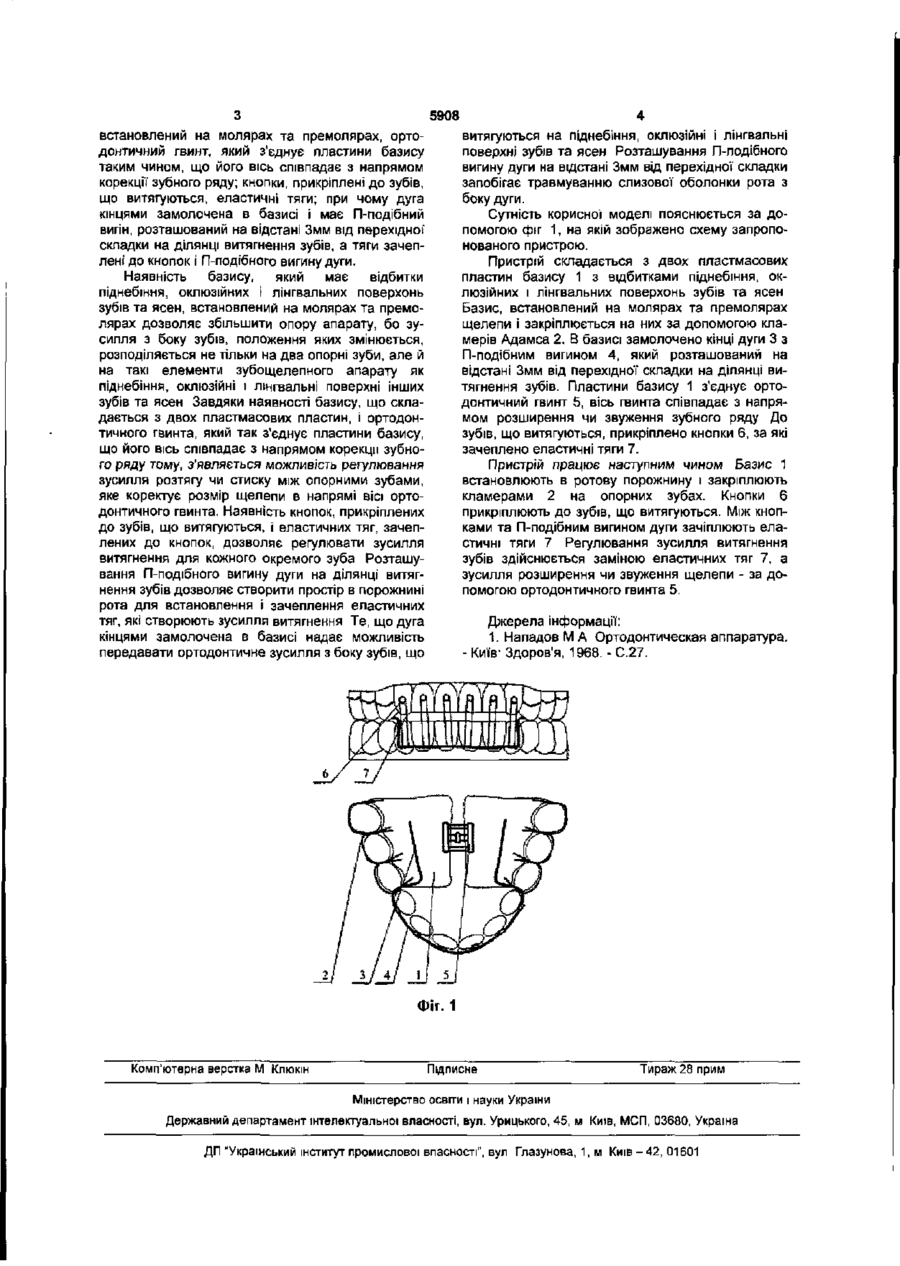

Пристрій для витягнення зубів та корекції ширини зубного ряду, що містить дугу, прикріплену кінцями до опорних зубів, а середньою частиною до зубів, що витягуються, який відрізняється тим, Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для виправлення зубощелепних аномалій, зокрема для витягнення зубів та корекції ширини зубного ряду Найбільш близьким за технічною сутністю до пристрою, що заявляється, є пристрій [1] для витягнення зубів та корекції' ширини зубного ряду, що містить дугу, прикріплену кінцями до опорних корінних зубів, а середньою частиною, за допомогою лігатури, - до зубів, що треба витягнути Недоліком найближчого аналога є те, що зусилля, які прикладаються до окремих зубів і зусилля корекції ширини зубного ряду створюються за рахунок пружної деформації дуги, яка зроблена з ортодонтичного дроту. Одночасне регулювання цих зусиль не виявляється можливим через те, що їх регулювання на одній ділянці (за рахунок вигину окремих ділянок дуги) призводить до зміни зусиль на інших Другим недоліком прототипу є мала площа опори, на яку спирається пристрій - два корінні зуби. Наявність такої малої площі опори викликає ускладнення через небажане зміщення опорних зубів під дією сил з боку переміщуваних зубів Корисна модель, що заявляється, вирішує задачу підвищення ефективності ортодонтичного лікування пацієнтів та зменшення кількості ускладнень ортодонтичного лікування, викликаного небажаним зміщенням опорних зубів Технічний результат, що досягається, полягає що він додатково містить базис, який складається з двох пластмасових пластин, має відбитки піднебіння, оклюзійних і лінгвальних поверхонь зубів та ясен і встановлений на молярах та премолярах; ортодонтичний гвинт, який з'єднує пластини базису таким чином, що його вісь співпадає з напрямом корекції зубного ряду, кнопки, прикріплені до зубів, що витягуються; еластичні тяги; причому дуга кінцями замолочена в базисі і має П-подібний вигин, розташований на відстані З мм від перехідної* складки на ділянці витягнення зубів, а тяги зачеплені до кнопок і П-подібного вигину дуги в можливості регулювання зусиль, що прикладаються до окремих зубів, зусилля і корекції ширини зубного ряду, що сприяє більш ефективному лікуванню зубощелепних аномалій, а також в збільшенні опори апарату, що мінімізує небажане переміщення опорних зубів і запобігає виникненню ускладнень під час лікування. Зазначена задача вирішується завдяки тому, що запропонований пристрій для витягнення зубів та корекції ширини зубного ряду, що містить дугу, прикріплену кінцями до опорних зубів, а середньою частиною - до зубів, що витягуються, згідно корисної' моделі додатково містить базис, який складається з двох пластмасових пластин, має відбитки піднебіння, оклюзійних і лінгвальних поверхонь зубів та ясен і встановлений на молярах та премолярах, ортодонтичний гвинт, який з'єднує пластини базису таким чином, що його вісь співпадає з напрямом корекції зубного ряду; кнопки, прикріплені до зубів, що витягуються; еластичні тяги; при чому дуга кінцями замолочена в базисі і має П-подібний вигін, розташований на відстані Змм від перехідної складки на ДІЛЯНЦІ витягнення зубів, а тяги зачеплені до кнопок і П-подібного вигину дуги ВІДМІННОЮ особливістю пристрою, який заявляється, є те, що запропонований пристрій додатково містить базис, який складається з двох пластмасових пластин, має відбитки піднебіння, оклюзійних і лінгвальних поверхонь зубів та ясен і о ю 5908 встановлений на молярах та премолярах, ортодонтичний гвинт, який з'єднує пластини базису таким чином, що його вісь співпадає з напрямом корекції зубного ряду; кнопки, прикріплені до зубів, що витягуються, еластичні тяги; при чому дуга кінцями замолочена в базисі і має П-подібний вигін, розташований на відстані Змм від перехідної складки на ділянці витягнення зубів, а тяги зачеплені до кнопок і П-подібного вигину дуги. Наявність базису, який має відбитки піднебіння, оклюзійних і лінгвальних поверхонь зубів та ясен, встановлений на молярах та премолярах дозволяє збільшити опору апарату, бо зусилля з боку зубів, положення яких змінюється, розподіляється не тільки на два опорні зуби, але й на такі елементи зубощелепного апарату як піднебіння, оклюзійні і лінгвальні поверхні інших зубів та ясен Завдяки наявності базису, що складається з двох пластмасових пластин, і ортодонтичного гвинта, який так з'єднує пластини базису, що його вісь співпадає з напрямом корекції зубного ряду тому, з'являється можливість регулювання зусилля розтягу чи стиску між опорними зубами, яке коректує розмір щелепи в напрямі вісі ортодонтичного гвинта. Наявність кнопок, прикріплених до зубів, що витягуються, і еластичних тяг, зачеплених до кнопок, дозволяє регулювати зусилля витягнення для кожного окремого зуба Розташування П-подібного вигину дуги на ділянці витягнення зубів дозволяє створити простір в порожнині рота для встановлення і зачеплення еластичних тяг, які створюють зусилля витягнення Те, що дуга кінцями замолочена в базисі надає можливість передавати ортодонтичне зусилля з боку зубів, що Комп'ютерна верстка М Клюкін витягуються на піднебіння, оклюзійні і лінгвальні поверхні зубів та ясен Розташування П-подібного вигину дуги на відстані Змм від перехідної складки запобігає травмуванню слизової оболонки рота з боку дуги. Сутність корисної моделі пояснюється за допомогою фіг 1, на якій зображено схему запропонованого пристрою. Пристрій складається з двох пластмасових пластин базису 1 з відбитками піднебіння, оклюзійних і лінгвальних поверхонь зубів та ясен Базис, встановлений на молярах та премолярах щелепи і закріплюється на них за допомогою кламерів Адамса 2. В базисі замолочено кінці дуги 3 з П-подібним вигином 4, який розташований на відстані Змм від перехідної складки на ділянці витягнення зубів. Пластини базису 1 з'єднує ортодонтичний гвинт 5, вісь гвинта співпадає з напрямом розширення чи звуження зубного ряду До зубів, що витягуються, прикріплено кнопки 6, за які зачеплено еластичні тяги 7. Пристрій працює наступним чином Базис 1 встановлюють в ротову порожнину і закріплюють кламерами 2 на опорних зубах. Кнопки 6 прикріплюють до зубів, що витягуються. Між кнопками та П-подібним вигином дуги зачіплюють еластичні тяги 7 Регулювання зусилля витягнення зубів здійснюється заміною еластичних тяг 7, а зусилля розширення чи звуження щелепи - за допомогою ортодонтичного гвинта 5. Джерела інформації: 1. Нападов М А Ортодонтическая аппаратура. - Київ- Здоров'я, 1968. - С.27. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
