Пристрій для лікування високовестибулярно розташованих зубів

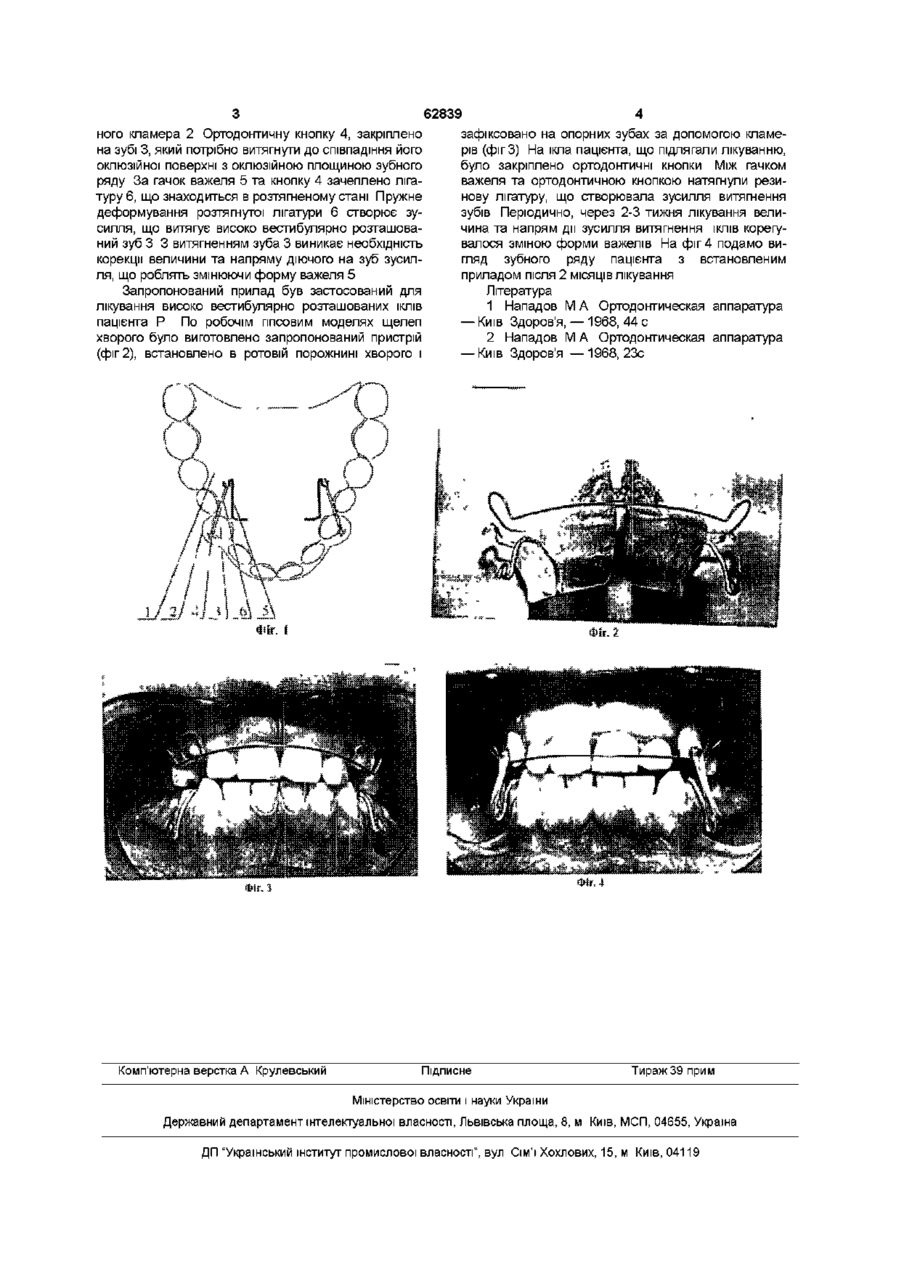

Пристрій для лікування високовестибулярно розташованих зубів, що містить пластмасовий базис, що встановлений на опорних зубах і зафіксований за допомогою дротяних кламерів, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатуру, що зачеплена за кнопку, який відрізняється тим, що він містить важіль, який виконаний з пластичного металевого стержня, що одним кінцем закріплений в базисі, а за другий кінець, виконаний в вигляді гачка, зачеплена лігатура Винахід відноситься до медицини, зокрема до ортодонтм, а точніше до пристроїв, що встановлюються у порожнині рота і призначені для витягнення аномально розташованих зубів хворого Відомий пристрій [1] для лікування високо вестибулярно розташованих зубів, що містить пластмасовий базис, який фіксується на опорних зубах за допомогою дротяних кламерів, ортодонтичну кнопку, що закріплюється на зубі, який потрібно витягнути, пружний елемент, що одним кінцем закріплено в базисі, а другим кінцем за кнопку Пружний елемент знаходиться в деформованому стані, за рахунок чого виникає зусилля витягнення зуба Недоліком аналогу є те, що зусилля в пружному елементі зменшується з переміщенням зуба, який треба витягнути, і те, що в процесі лікування величину та напрям дії цього зусилля не можна регулювати Тому, для зміни величини чи напряму зусилля, що діє на зуб, необхідно виготовляти новий апарат Найбільш близьким за технічною сутністю до пристрою, що заявляється, є пристрій для лікування високо вестибулярно розташованих зубів, що містить базис в вигляді дротяної дуги Енгля, яка встановлюється на опорних зубах за допомогою спеціальних фіксаторів, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатуру, що зачеплена одним кінцем до кнопки, другим - до базису Лігатура знаходиться в розтягнутому стані і створює зусилля, яке витягує високо вестибулярно розташований зуб Недоліком найбільш близького аналога є те, що безпосереднє кріплення лігатури до базису не дає можливості регулювати напрям і величину зусилля, що прикладене до зуба, який потрібно витягнути Винахід, що заявляється, вирішує задачу ефективного лікування високо вестибулярно розташованих зубів Технічний результат, що досягається, полягає в можливості регулювання величини та напряму дії зусилля, що діє на зуб, який потрібно витягнути Зазначена задача вирішується завдяки тому, що пристрій для лікування високо вестибулярно розташованих зубів, що містить пластмасовий базис, встановлений на опорних зубах за допомогою дротяних кламерів, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатуру, що зачеплена до кнопки, містить ще важіль, який зроблений з пластичного металічного стержня, що одним кінцем закріплений в базисі, а до другого кінця, зробленого в вигляді гачка, зачеплена лігатура Завдяки тому, що важіль зроблений з пластичного металічного стержня, його форму можна періодично, при необхідності змінювати і за рахунок цього змінювати величинута напрям діє зусилля, що діє на зуб, який треба витягнути Так як один кінець важеля закріплено в базисі, то це дає можливість передавати зусилля витягнення зуба на базис, а через нього на опорну поверхню щелепи Оскільки вільний кінець важеля, зроблено в вигляді гачка, це дає змогу чіпляти за нього лігатуру Сутність винаходу пояснюється за допомогою фіг1, 2, 3, 4, на яких подано загальний під запропонованого пристрою та приклад його застосування Пристрій складається з базису 1, який виготовлено з пластмаси та зафіксовано на опорних зубах за допомогою дротяного кламера 2 На зубах 3, що підлягають лікуванню, закріплено ортодонтичні кнопки 4 Важіль 5, що зроблені з пластичного металічного стержня, одним кінцем замонолічено в базисі, а до другого, зробленого в вигляді гачка, кріпиться лігатура 6 Базис 1 пристрою встановлюється в ротовій порожнині пацієнта та фіксується за допомогою дротя со 00 сч (О 62839 ного кпамера 2 Ортодонтичну кнопку 4, закріплено на зубі 3, який потрібно витягнути до співпадіння його ОКПЮЗІЙНОІ поверхні з оклюзіиною площиною зубного ряду За гачок важеля 5 та кнопку 4 зачеплено лігатуру 6, що знаходиться в розтягненому стані Пружне деформування розтягнутої лігатури 6 створює зусилля, що витягує високо вестибулярно розташований зуб 3 3 витягненням зуба 3 виникає необхідність корекції величини та напряму діючого на зуб зусилля, що роблять змінюючи форму важеля 5 Запропонований прилад був застосований для лікування високо вестибулярно розташованих ІКЛІВ пацієнта Р По робочім гіпсовим моделях щелеп хворого було виготовлено запропонований пристрій (фіг 2), встановлено в ротовій порожнині хворого і . зафіксовано на опорних зубах за допомогою кламерів (фігЗ) На ікла пацієнта, що підлягали лікуванню, було закріплено ортодонтичні кнопки Між гачком важеля та ортодонтичною кнопкою натягнули резинову лігатуру, що створювала зусилля витягнення зубів Періодично, через 2-3 тижня лікування величина та напрям дії зусилля витягнення ІКЛІВ корегувалося зміною форми важелів На фіг 4 подамо вигляд зубного ряду пацієнта з встановленим приладом після 2 МІСЯЦІВ лікування Література 1 Нападов М А Ортодонтическая аппаратура — Київ Здоров'я,— 1968, 44 с 2 Нападов М А Ортодонтическая аппаратура — Київ Здоров'я —1968,23с *ч ЧИ г Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
