Пристрій для гальмування відкатних частин артилерійської гармати

Номер патенту: 24709

Опубліковано: 30.10.1998

Автор: Сергєєв Юрій Федорович

Завантажити PDF файл.

Формула / Реферат

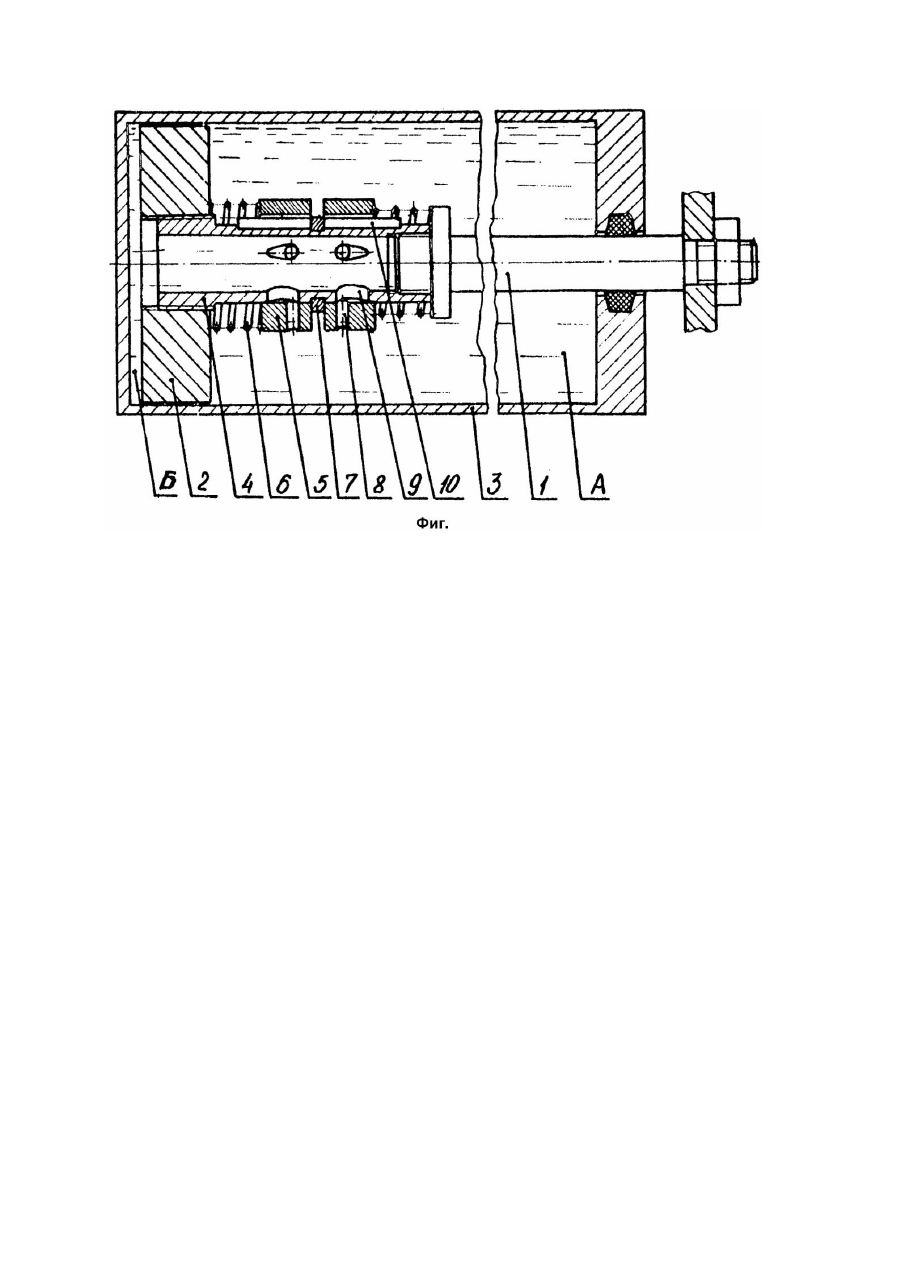

Устройство для торможения откатных частей артиллерийского орудия, включающее закреплен­ный на лафете цилиндр» заполненный гидравличе­ской жидкостью, соединенный соткатными частями шток с поршнем и один или несколько инерционных элементов с отверстиями, отличаю­щееся тем, что поршень снабжен стаканом, на ко­тором размещены подпружиненные инерционные элементы, имеющие возможность перемещения вдоль стакана, при этом на стакане и инерционных элементах имеются смежные отверстия» соединя­ющие предпоршневую и запоршневую полости ци­линдра

Текст

Изобретение относится к оружию, а конкретно - к гидравлическим противооткатным устройствам артиллерийских орудий. Известно устройство, включающее инерционный элемент, выполняющий функцию поршня, имеющий осевое отверстие, площадь перетекания жидкости через которое в процессе работы не изменяется. Недостатком такого устройства является то, что гидравлическая сила торможения откатных частей в полной мере не зависит от индивидуальных усло вий каждого выстрела: температуры и массы заряда и снаряда, вязкости жидкости, находящейся в тормозе откатных частей, угла возвышения и др., определяющих скорость отката, В результате тормоз откатных частей, будучи рассчитанным на экстремально жесткие условия отката, в случае, когда условия менее жестки, не позволяет создать наиболее рациональный режим торможения, который обеспечивал бы уменьшение нагрузок на лафет орудия, Уменьшение нагрузок на лафет увеличивает его долговечность, повышает точность стрельбы. Целью изобретения является улучшение эксплуатационных характеристик артиллерийского орудия, заключающееся в обеспечении более рационального режима торможения откатных частей противооткатными устройствами в зависимости от индивидуальных условий каждого выстрела. Сущность изобретения заключается в том, что поршень соединенного с откатными частями штока, снабжен стаканом, на котором размещены подпружиненные инерционные элементы. На стакане и инерционных элементах имеются смежные отверстия, соединяющие предпоршневую и запоршневую полости цилиндра. Инерционные элементы имеют возможность перемещаться вдоль стакана в направлении перемещения поршня под действием силы инерции. Перемещение инерционных элементов относительно стакана зависит от скорости перемещения откатных частей. В результате перемещения инерционных элементов относительно стакана изменяется площадь отверстий, через которые перетекает жидкость из предпоршневой полости цилиндра в запоршневую. Это приводит к измене-нию гидравлической силы торможения откатных частей. Учитывая, что гидравлическая сила торможения откатных частей зависит от площади отверстий, через которые перетекает жидкость, а последняя зависит от расстояния, на которое переметились инерционные элементы относительно стакана, определяемого скоростью откатных частей, следовательно, режим торможения откатных частей зависит от скорости отката, являющейся производной от индивидуальных условий выстрела. В результате режим торможения откатных частей становится более рациональным. Это приводит к уменьшению нагрузок на лафет, что приводит к увеличению долговечности орудия и повышению точности стрельбы. Устройство изображено на чертеже (фиг.) и включает шток 1 с поршнем 2, соединенные с откатными частями орудия и имеющие возможность перемещаться внутри заполненного жидкостью цилиндра 3, закрепленного на неподвижном лафете. Поршень 2 снабжен стаканом 4. На стакане 4 расположены инерционные элементы 5 и пружины 6. Пружины 6 в исходном положении прижимают инерционные элементы 5 к упору 7. Инерционные элементы 5 и стакан 4 имеют смежные отверстия 8 и 9, соединяющие предпоршневую и запоршневую полости цилиндра. Инерционные элементы 5 имеют возможность перемещаться только вдоль стакана 4. Их поворачиванию препятствует шпонка 10, закрепленная на стакане 4. Устройство действуе т следующим образом. Во время выстрела откатные части орудия перемещают соединенный с ними шток 1. При этом, один из инерционных элементов, под действием силы инерции и пружины, оказывается прижатым к упору 7 и в течении всего отката остается неподвижным. Другой инерционный элемент, по мере изменения скорости отката, под действием силы инерции, преодолевая усилие своей пружины, перемещается вдоль стакана 4. Расстояние, на которое он перемещается относительно стакана, зависит от скорости откатных частей, которая, в свою очередь, зависит от индивидуальных условий данного выстрела. В результате происходит изменение площади перетекания жидкости через отвертстия 8 и 9 из полости А в полость Б, и, следовательно к изменению гидравлической силы торможения откатных частей. При накате происходит аналогичный процесс. Шток с поршнем перемещаются в обратном направлении. При этом инерционный элемент, перемещавшийся при откате, оказывается прижатым к упору 7, а инерционный элемент, бывший неподвижным при откате, перемещается относительно стакана 4 под действием силы инерции, изменяя площадь отверстий, через которые жидкость перетекает из полости Б в полость А. Изменение гидравлической силы торможения откатных частей при накате происходит уже в зависимости от скорости наката. При создании противооткатных устройств для конкретного артиллерийского образца, когда, как правило, применяется комбинация устройств различных типов, для улучшения режима торможения возможно применение предлагаемого устройства совместно с устройствами других типов. В таком случае, исходя из результатов расчетов, устройство может содержать один подпружиненный инерционный элемент для торможения откатных частей только в одном направлении - при откате любо при накате.

Дивитися

Додаткова інформація

Автори англійською

Serhieiev Yurii Fedorovych

Автори російською

Сергеев Юрий Федорович

МПК / Мітки

МПК: F41A 25/00

Мітки: частин, пристрій, відкатних, гармати, гальмування, артилерійської
