Ручні механічні ножниці

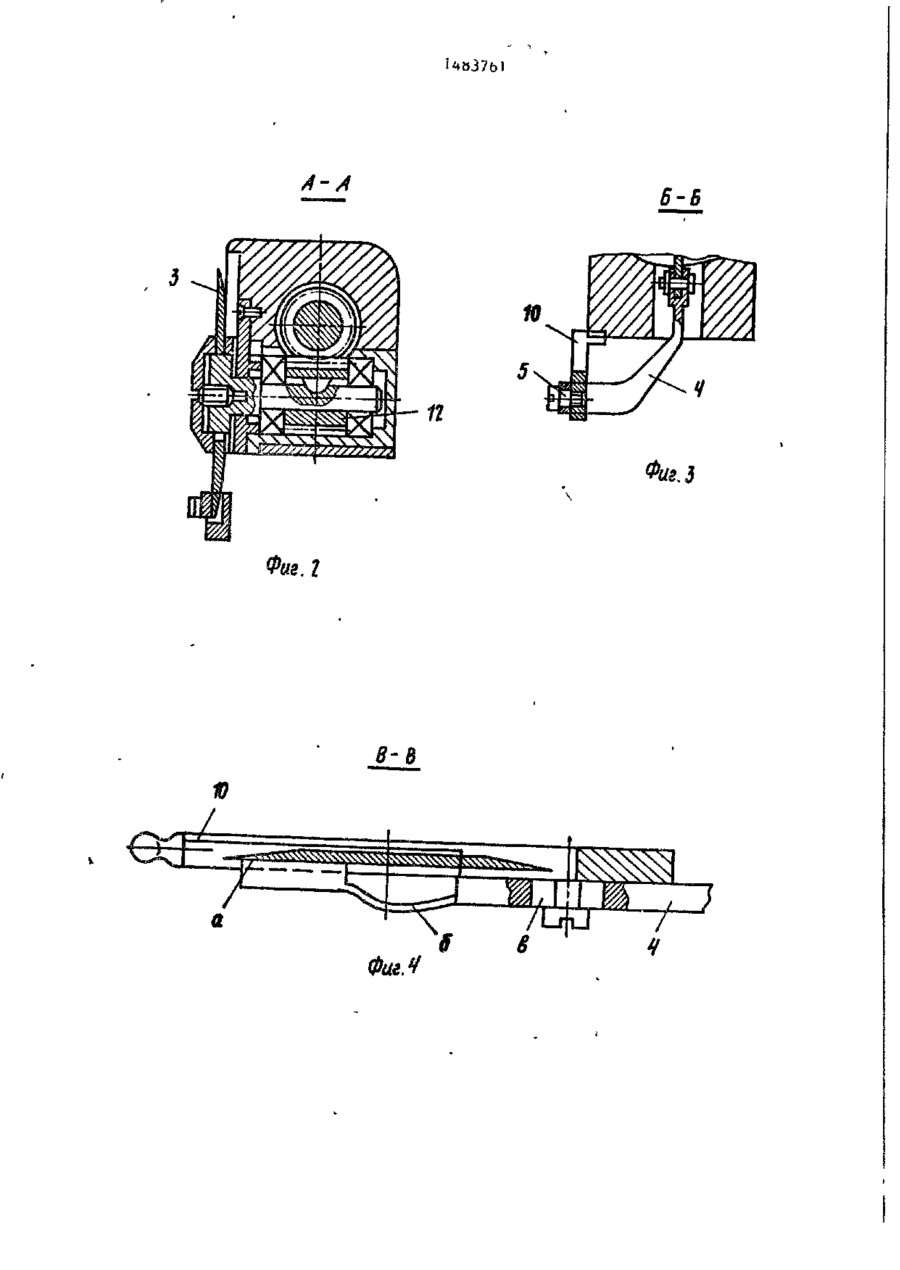

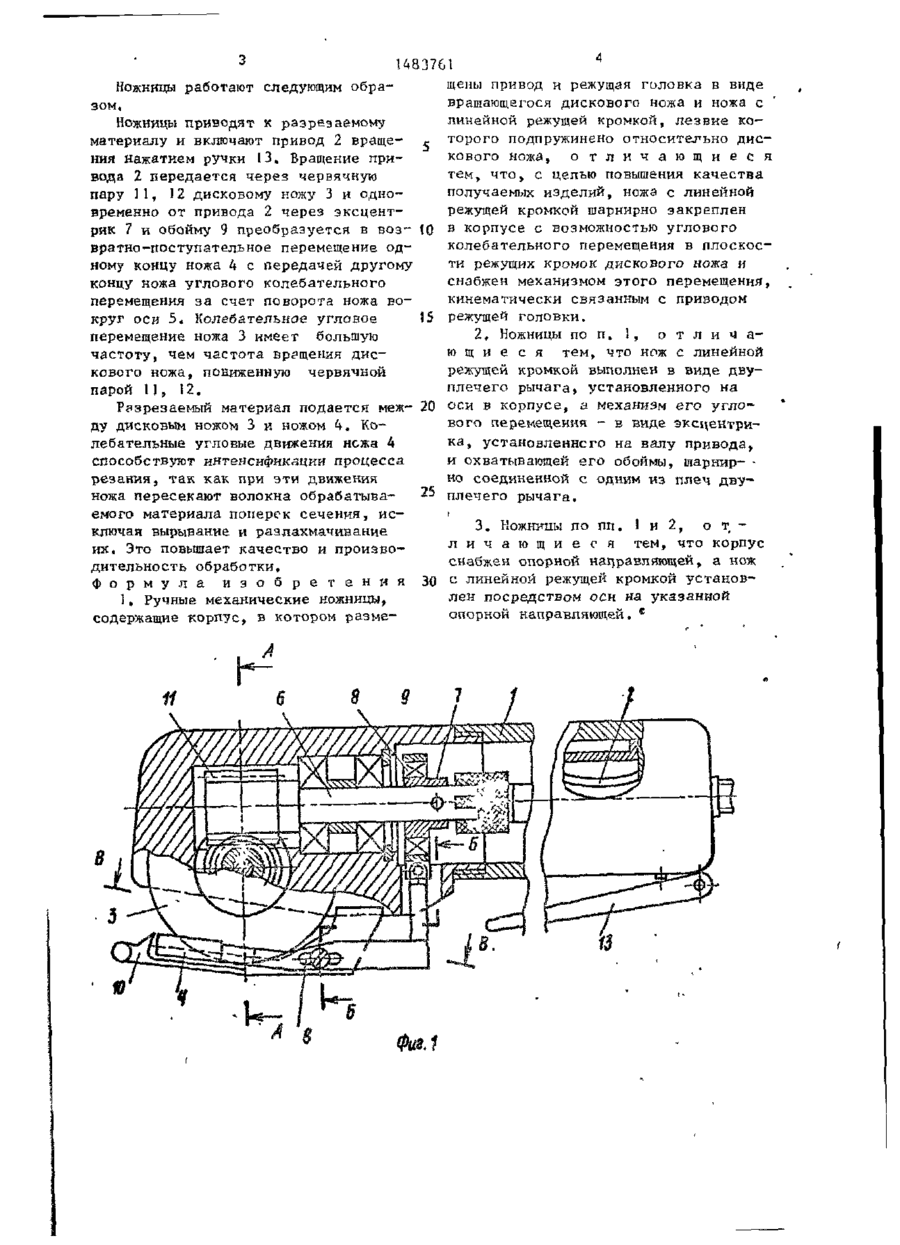

Изобретение относится к обработке металлов давлением, в частности к ручному инструменту. Целью изобретения является повышение качества получаемых изделий. Ножницы содержат корпус 1, в котором установлены связанный с приводом 2 вращения дисковый нож 3 и взаимодействующий с ним нож 4, выполненный в виде двуплечего рычага и имеющий линейную режущую кромку. Нож 4 связан с приводом 2 вращения эксцентриком 7, Линейная режущая кромка ножа 4 совершает угловое колебательное движение и прижата к дисковому ножу прижимной частью. Придание неподвижному ножу углового колебательного перемещения способствует интенсификации процесса резания, так как при сочетании кругового с колебательным перемещением ножа пересекаются волокна материала поперек сечения, что исключает вырывание и разлахмачивание их, 2 з.п. ф-лы, 4 ил. Изобретение относится к обработке металлов давлением, в частности к ручному инструменту. Целью изобретения является повышение качества получаемых при резке изделий. На фиг, 1 изображены ручные механические ножницы, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-Б на фиг. 1, Ручные механические ножницы содержат корпус 1, в котором установлены связанные с приводом 2 вращения дисковый нож 3 и взаимодействующий с ним нож 4, выполненный в виде двуплечего рычага и имеющий линейную режущую кромку а и пружинную часть б. Нож 4 может быть выполненным составным (на чертеже не показано), состоящим соответственно из ножа с ?0-89 линейной режущей кромкой, пружины и двуплечего рычага. Нож 4 установлен в корпусе на оси 5 с возможностью углового колебательного перемещения в плоскости режущих кромок ножа 3 и снабжен механизмом этого перемещения, связанным с приводом 2. Этот механизм выполнен в виде закрепленного на оси 6 привода 2 эксцентрика 7, установленного в подшипнике 8 в обойме 9, связанной с концом ножа 4, Нож 4 прижат к плоскости дискового ножа 3 пружинной частью б. Нож 4 установлен продольным отверстием в на оси 5 в опорной направляющей 10, прикрепленной к корпусу. Нож 3 связан с приводом 2 через червячную пару 11, 12, .Для.пуска ножниц предусмотрена ручкаї 13, 1483761 щены привод и режущая головка в виде Ножницы работают следующим обравращающегося дискового ножа и ножа с зом. линейной режущей кромкой, лезвие коНожницы приводят к разрезаемому торого подпружинено относительно дисматериалу и включают привод 2 вращекового ножа, о т л и ч а ю щ и е с я ния нажатием ручки 13, Вращение притем, что, с целью повышения качества вода 2 передается через червячную получаемых изделий, ножэ с линейной пару 11, 12 дисковому ножу 3 и однорежущей кромкой шарнирно закреплен временно от привода 2 через эксцентB корпусе с возможностью углового рик 7 и обойму 9 преобразуется в возколебательного перемещения в плоскосвратно-поступательное перемещение одти режущих кромок дискового ножа и ному концу ножа 4 с передачей другому снабжен механизмом этого перемещения, концу ножа углового колебательного кинематически связанным с приводом перемещения за счет поворота ножа во15 режущей головки, круг оси 5. Колебательное угловое 2, Ножницы по п. 1, о т л и ч а перемещение ножа 3 имеет большую ю щ и е с я тем, что нож с линейной частоту, чем частота вращения дисрежущей кромкой выполнен в виде двукового ножа, пониженную червячной плечего рычага, установленного на парой 11, 12. Разрезаемый материал подается меж- 20 оси в корпусе, а механизм его углового перемещения - в виде эксцентриду дисковым ножом 3 и ножом 4, Колебательные угловые движения нежа 4 ка, установленного на валу привода, способствуют интенсификации процесса и охватывающей его обоймы, шарнир- • резания, так как при эти движения но соединенной с одним из плеч дву25 плечего рычага. ножа пересекают волокна обрабатываемого материала поперек сечения, исг ключая вырывание и разлахмачивание 3 . Кожюшьі по пп, I и 2, о т их» Это повышает качество и произвол и ч а ю щ и е с я тем, что корпус дительность обработки. снабжен опорной направляющей, а нож ф о р м у л а и з о б р е т е н и я 30 с линейной режущей кромкой установлен посредством оси на указанной 1, Ручные механические ножницы, опорной направляющей. * содержащие корпус, в котором разме 11 U»J7bl A-A Б-Б Фаг. Ю Фиг.Ч S 483761 Редактор Л,Народная Составитель Ю.Филимонов Техред Л.Олийнык , Корректор М.Васильева г Заказ 878/ДСП Тираж 561 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
