Автомобільний запобіжний пристрій
Формула / Реферат
Автомобільний запобіжний пристрій, що містить запобіжник із плавкими вставками, навантаження, вивід якого через запобіжник із плавкою вставкою підключений до джерела живлення, і вузол індикації у вигляді струмообмежувального резистора і світлодіода, що з'єднані між собою, і їхні вільні виводи підключені до виводів запобіжника з плавкою вставкою, який відрізняється тим, що вузол індикації додатково обладнаний другим світлодіодом, підключеним до струмообмежувального резистора і зустрічно-паралельно орієнтованим відносно першого світлодіода, а сам вузол індикації розташований у корпусі запобіжника з плавкою вставкою і зв'язаний з ним через з'єднувальні дроти.
Текст

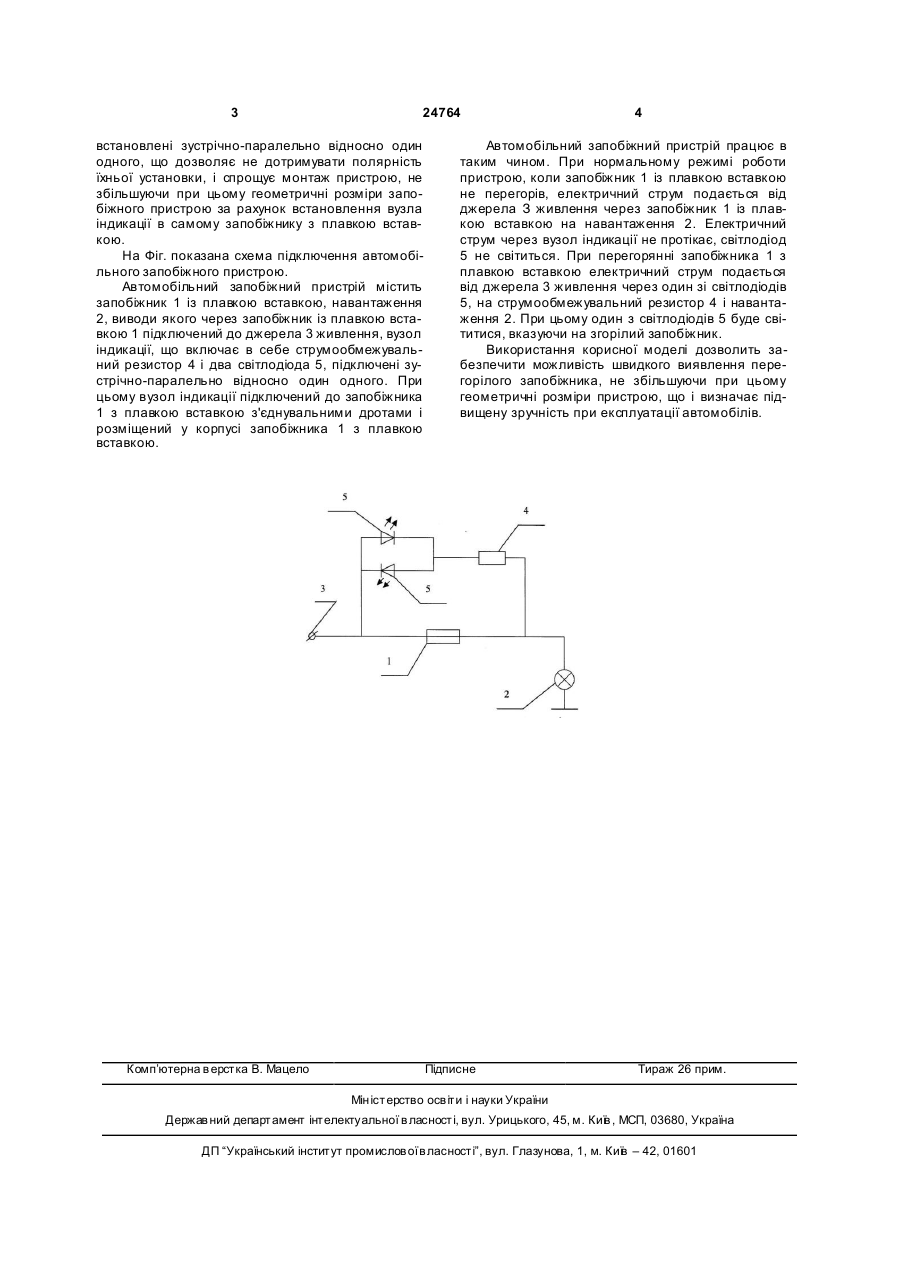

Автомобільний запобіжний пристрій, що містить запобіжник із плавкими вставками, навантаження, вивід якого через запобіжник із плавкою вставкою підключений до джерела живлення, і вузол індикації у вигляді струмообмежувального 3 24764 встановлені зустрічно-паралельно відносно один одного, що дозволяє не дотримувати полярність їхньої установки, і спрощує монтаж пристрою, не збільшуючи при цьому геометричні розміри запобіжного пристрою за рахунок встановлення вузла індикації в самому запобіжнику з плавкою вставкою. На Фіг. показана схема підключення автомобільного запобіжного пристрою. Автомобільний запобіжний пристрій містить запобіжник 1 із плавкою вставкою, навантаження 2, виводи якого через запобіжник із плавкою вставкою 1 підключений до джерела 3 живлення, вузол індикації, що включає в себе струмообмежувальний резистор 4 і два світлодіода 5, підключені зустрічно-паралельно відносно один одного. При цьому вузол індикації підключений до запобіжника 1 з плавкою вставкою з'єднувальними дротами і розміщений у корпусі запобіжника 1 з плавкою вставкою. Комп’ютерна в ерстка В. Мацело 4 Автомобільний запобіжний пристрій працює в таким чином. При нормальному режимі роботи пристрою, коли запобіжник 1 із плавкою вставкою не перегорів, електричний струм подається від джерела З живлення через запобіжник 1 із плавкою вставкою на навантаження 2. Електричний струм через вузол індикації не протікає, світлодіод 5 не світиться. При перегорянні запобіжника 1 з плавкою вставкою електричний струм подається від джерела 3 живлення через один зі світлодіодів 5, на струмообмежувальний резистор 4 і навантаження 2. При цьому один з світлодіодів 5 буде світитися, вказуючи на згорілий запобіжник. Використання корисної моделі дозволить забезпечити можливість швидкого виявлення перегорілого запобіжника, не збільшуючи при цьому геометричні розміри пристрою, що і визначає підвищену зручність при експлуатації автомобілів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety device for cars
Назва патенту російськоюПредохранительное устройство для автомобилей
МПК / Мітки
МПК: H01H 85/00
Мітки: запобіжний, автомобільний, пристрій
