Пристрій для дуоденального зондування

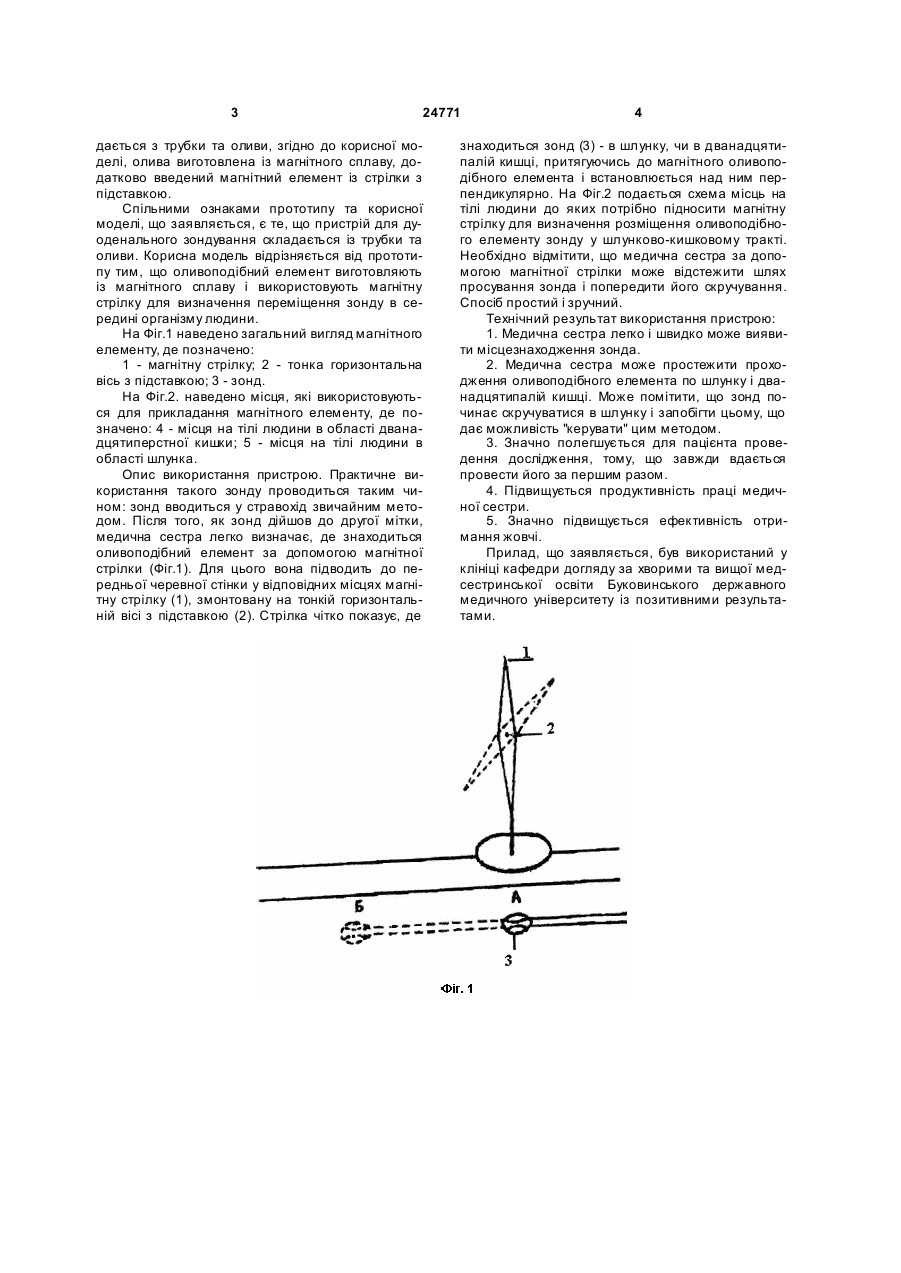

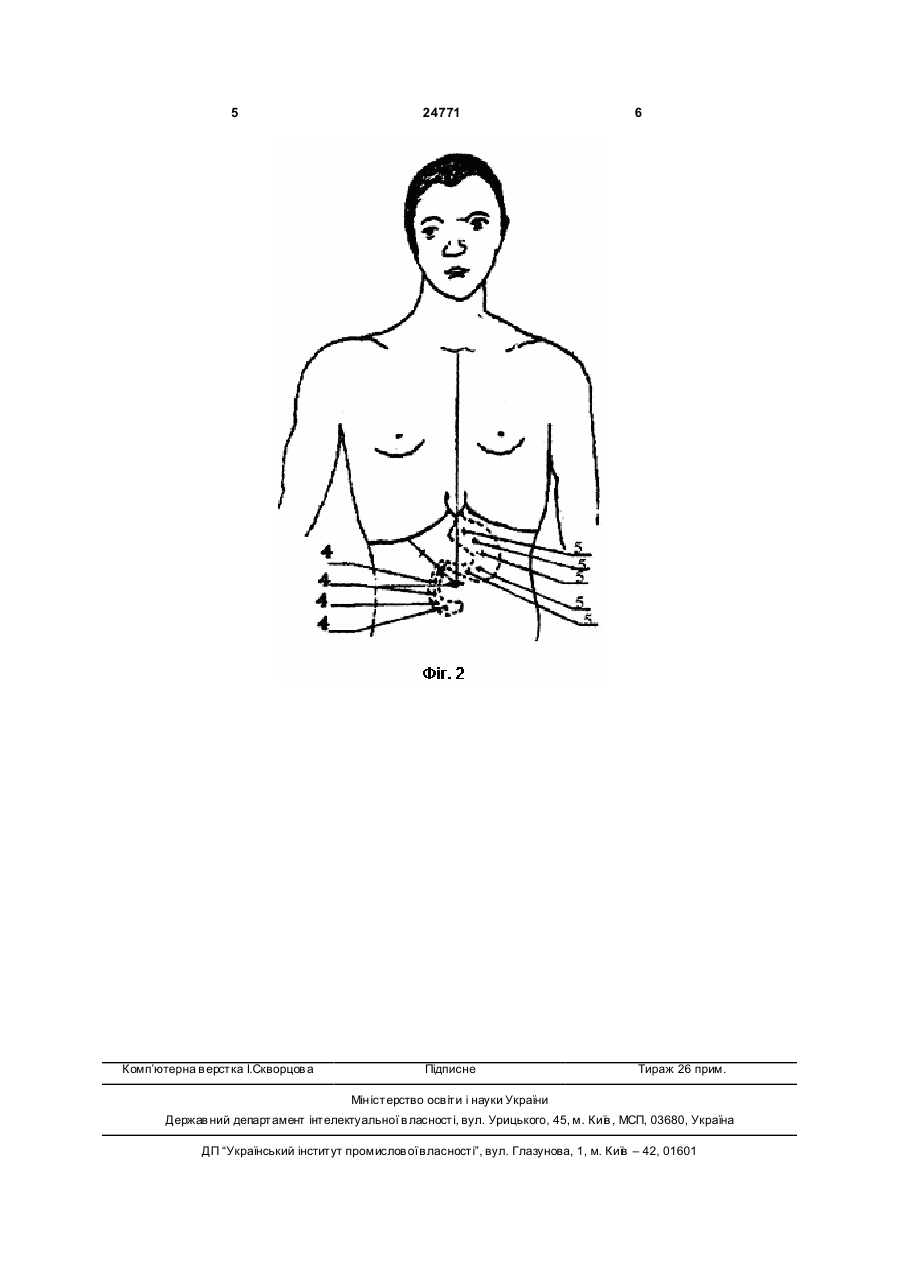

Пристрій для дуоденального зондування, що складається з трубки та оливоподібного елемента, який відрізняється тим, що оливоподібний елемент виготовлений із магнітного сплаву, додатково введений магнітний елемент із стрілки з підставкою. (19) (21) u200703151 (22) 26.03.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Гайдуков В'ячеслав Анатолійович, Пішак Василь Павлович, Пішак Ольга Василівна (73) БУКОВИНСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ МОЗ УКРАЇНИ 3 24771 дається з трубки та оливи, згідно до корисної моделі, олива виготовлена із магнітного сплаву, додатково введений магнітний елемент із стрілки з підставкою. Спільними ознаками прототипу та корисної моделі, що заявляється, є те, що пристрій для дуоденального зондування складається із трубки та оливи. Корисна модель відрізняється від прототипу тим, що оливоподібний елемент виготовляють із магнітного сплаву і використовують магнітну стрілку для визначення переміщення зонду в середині організму людини. На Фіг.1 наведено загальний вигляд магнітного елементу, де позначено: 1 - магнітну стрілку; 2 - тонка горизонтальна вісь з підставкою; 3 - зонд. На Фіг.2. наведено місця, які використовуються для прикладання магнітного елементу, де позначено: 4 - місця на тілі людини в області дванадцятиперстної кишки; 5 - місця на тілі людини в області шлунка. Опис використання пристрою. Практичне використання такого зонду проводиться таким чином: зонд вводиться у стравохід звичайним методом. Після того, як зонд дійшов до другої мітки, медична сестра легко визначає, де знаходиться оливоподібний елемент за допомогою магнітної стрілки (Фіг.1). Для цього вона підводить до передньої черевної стінки у відповідних місцях магнітну стрілку (1), змонтовану на тонкій горизонтальній вісі з підставкою (2). Стрілка чітко показує, де 4 знаходиться зонд (3) - в шлунку, чи в дванадцятипалій кишці, притягуючись до магнітного оливоподібного елемента і встановлюється над ним перпендикулярно. На Фіг.2 подається схема місць на тілі людини до яких потрібно підносити магнітну стрілку для визначення розміщення оливоподібного елементу зонду у шлунково-кишковому тракті. Необхідно відмітити, що медична сестра за допомогою магнітної стрілки може відстежити шлях просування зонда і попередити його скручування. Спосіб простий і зручний. Технічний результат використання пристрою: 1. Медична сестра легко і швидко може виявити місцезнаходження зонда. 2. Медична сестра може простежити проходження оливоподібного елемента по шлунку і дванадцятипалій кишці. Може помітити, що зонд починає скручуватися в шлунку і запобігти цьому, що дає можливість "керувати" цим методом. 3. Значно полегшується для пацієнта проведення дослідження, тому, що завжди вдається провести його за першим разом. 4. Підвищується продуктивність праці медичної сестри. 5. Значно підвищується ефективність отримання жовчі. Прилад, що заявляється, був використаний у клініці кафедри догляду за хворими та вищої медсестринської освіти Буковинського державного медичного університету із позитивними результатами. 5 Комп’ютерна в ерстка І.Скворцов а 24771 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
