Пристрій для випробувань обмоткових проводів на механічну стійкість ізоляції

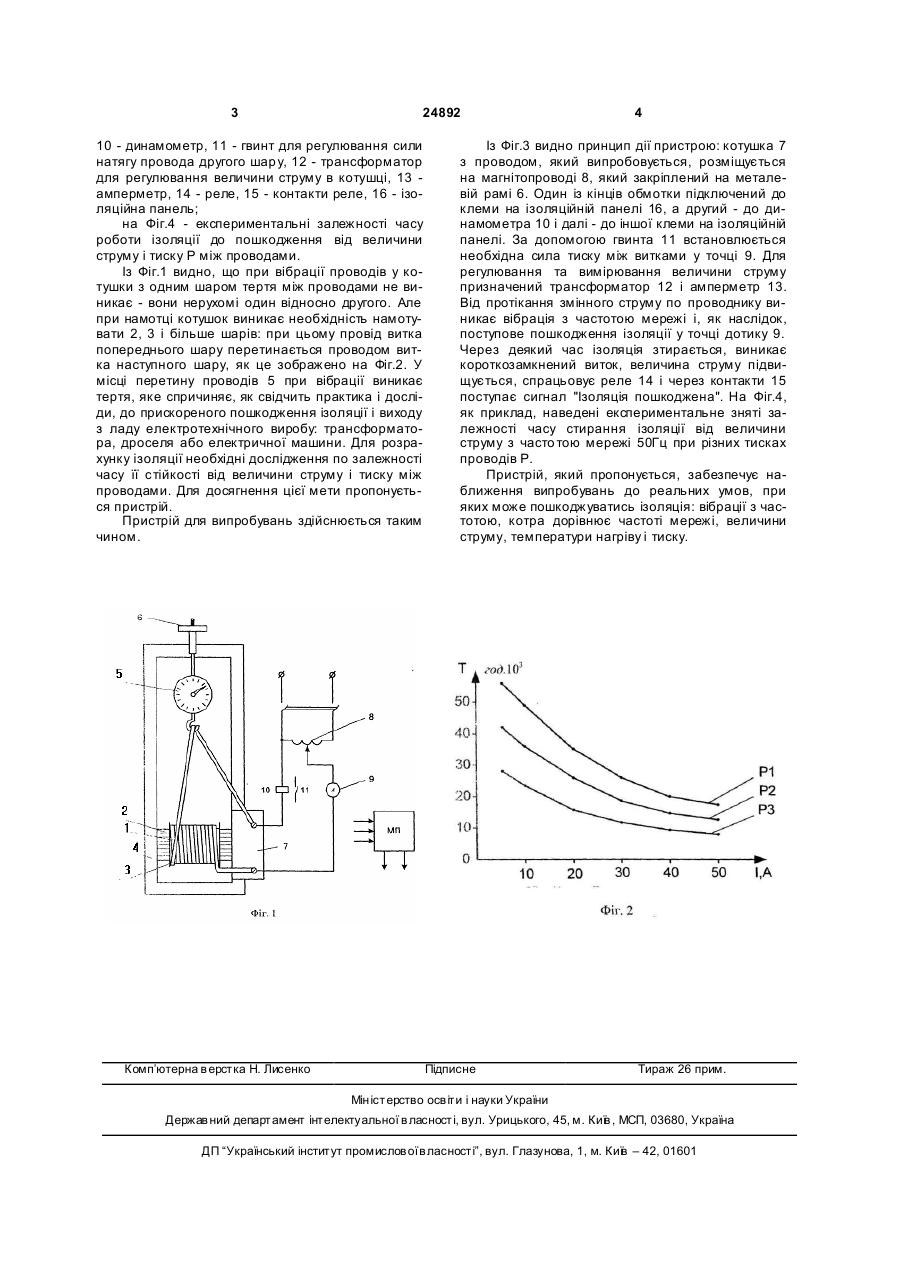

Пристрій для випробувань обмоткових проводів на механічну стійкість ізоляції шляхом тертя по поверхні одного проводу іншим проводом і виміру 3 24892 10 - динамометр, 11 - гвинт для регулювання сили натягу провода другого шар у, 12 - трансформатор для регулювання величини струму в котушці, 13 амперметр, 14 - реле, 15 - контакти реле, 16 - ізоляційна панель; на Фіг.4 - експериментальні залежності часу роботи ізоляції до пошкодження від величини струму і тиску Р між проводами. Із Фіг.1 видно, що при вібрації проводів у котушки з одним шаром тертя між проводами не виникає - вони нерухомі один відносно другого. Але при намотці котушок виникає необхідність намотувати 2, 3 і більше шарів: при цьому провід витка попереднього шару перетинається проводом витка наступного шару, як це зображено на Фіг.2. У місці перетину проводів 5 при вібрації виникає тертя, яке спричиняє, як свідчить практика і досліди, до прискореного пошкодження ізоляції і виходу з ладу електротехнічного виробу: трансформатора, дроселя або електричної машини. Для розрахунку ізоляції необхідні дослідження по залежності часу її стійкості від величини струму і тиску між проводами. Для досягнення цієї мети пропонується пристрій. Пристрій для випробувань здійснюється таким чином. Комп’ютерна в ерстка Н. Лисенко 4 Із Фіг.3 видно принцип дії пристрою: котушка 7 з проводом, який випробовується, розміщується на магнітопроводі 8, який закріплений на металевій рамі 6. Один із кінців обмотки підключений до клеми на ізоляційній панелі 16, а другий - до динамометра 10 і далі - до іншої клеми на ізоляційній панелі. За допомогою гвинта 11 встановлюється необхідна сила тиску між витками у точці 9. Для регулювання та вимірювання величини струму призначений трансформатор 12 і амперметр 13. Від протікання змінного струму по проводнику виникає вібрація з частотою мережі і, як наслідок, поступове пошкодження ізоляції у точці дотику 9. Через деякий час ізоляція зтирається, виникає короткозамкнений виток, величина струму підвищується, спрацьовує реле 14 і через контакти 15 поступає сигнал "Ізоляція пошкоджена". На Фіг.4, як приклад, наведені експериментальне зняті залежності часу стирання ізоляції від величини струму з часто тою мережі 50Гц при різних тисках проводів Р. Пристрій, який пропонується, забезпечує наближення випробувань до реальних умов, при яких може пошкоджуватись ізоляція: вібрації з частотою, котра дорівнює частоті мережі, величини струму, температури нагріву і тиску. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
