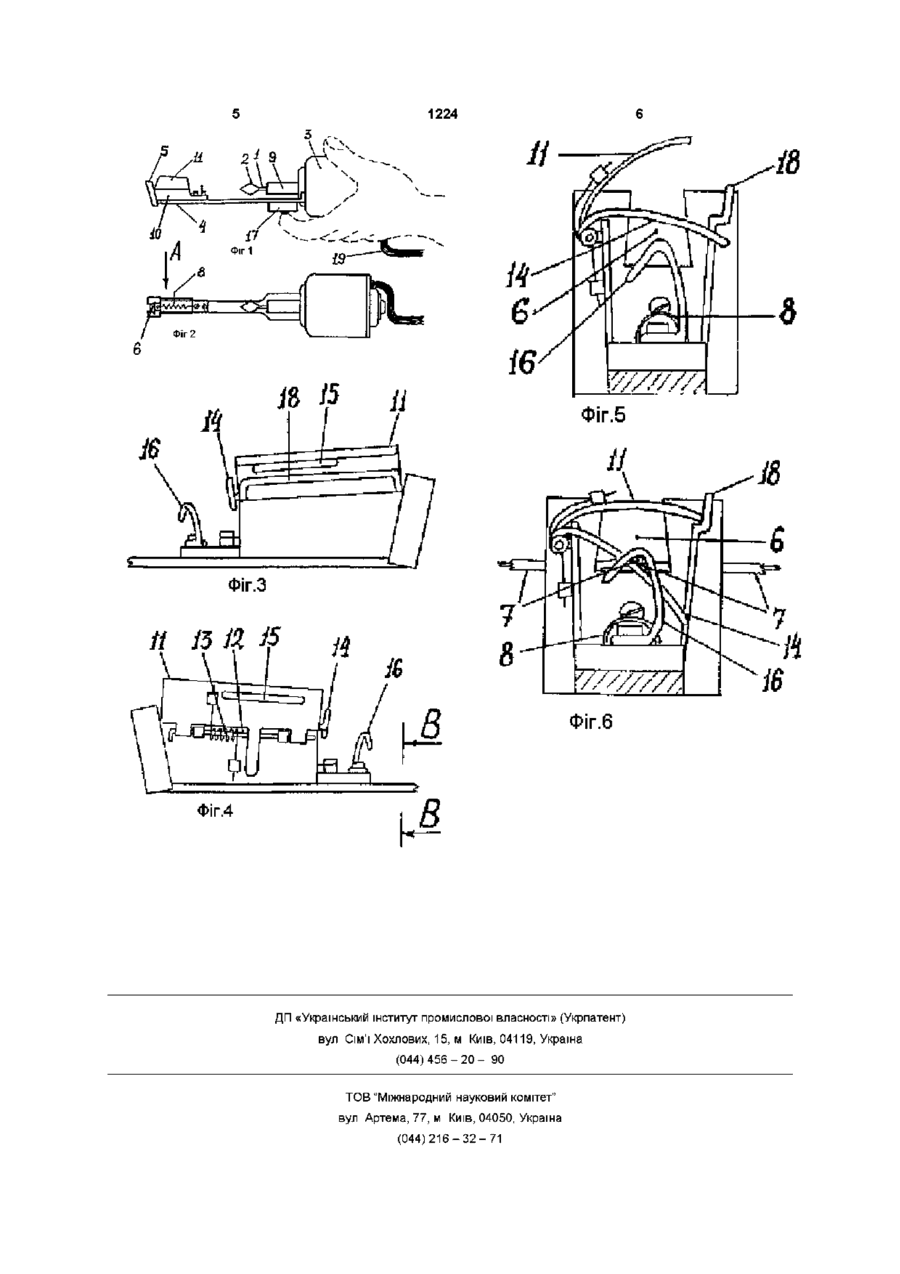

Пристрій для скручування проводів

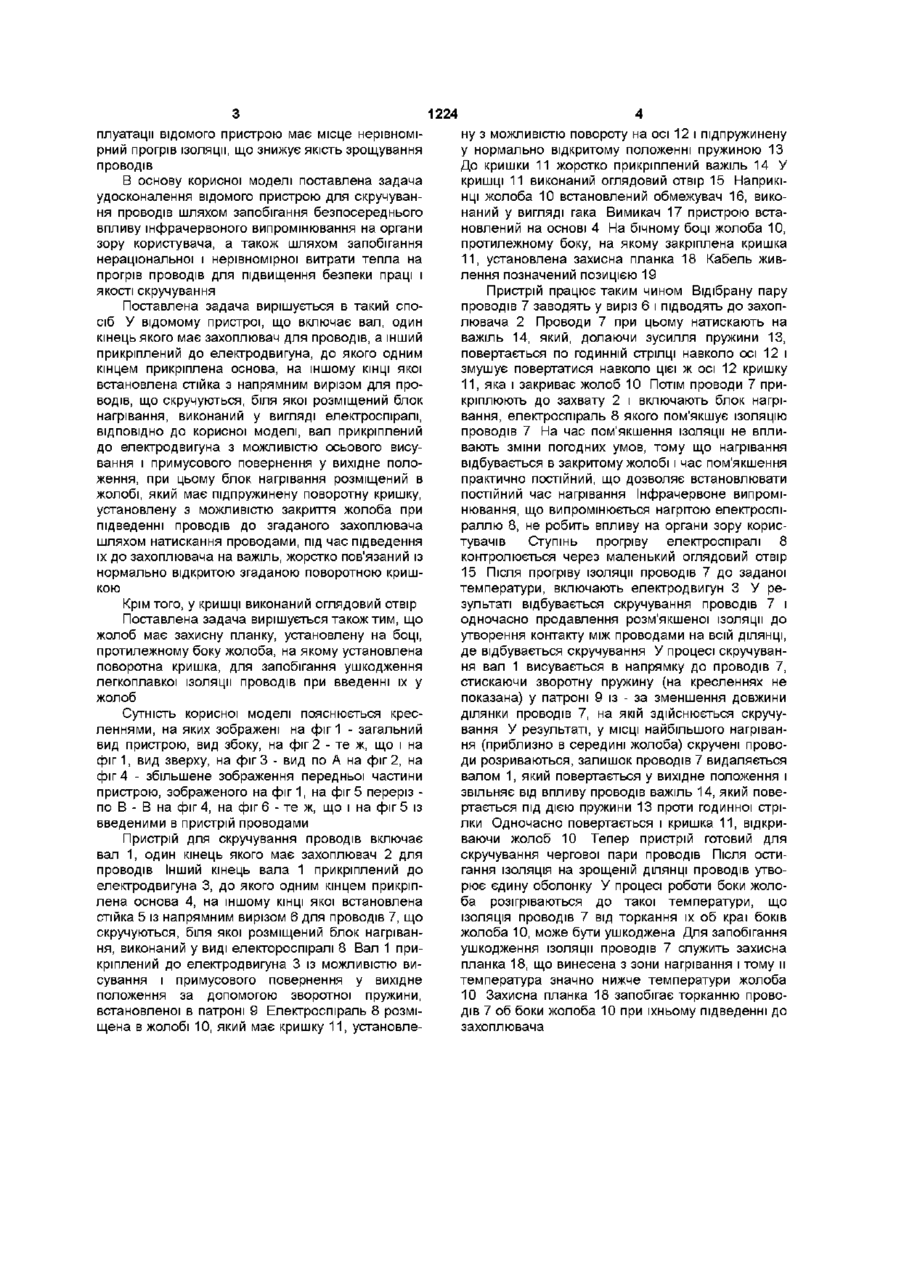

1 Пристрій для скручування проводів, що містить в собі вал, один кінець якого має захоплювач для проводів, а інший прикріплений до електродвигуна, до якого одним кінцем прикріплена основа, на іншому КІНЦІ якої встановлена стійка з напрямним вирізом для проводів, що скручуються, біля якої розміщений блок нагрівання, виконаний у вигляді електроспіралі, який відрізняється тим, що вал прикріплений до електродвигуна з можливістю осьового висування і примусового повернен ня у вихідне положення , при цьому блок нагрівання розміщено в жолобі, який має підпружинену поворотну кришку, установлену з можливістю закриття жолоба при підведенні проводів до згаданого захоплювача шляхом натискання проводами під час підведення їх до захоплювача, на важіль, жорстко пов'язаний із нормально відкритою згаданою поворотною кришкою 2 Пристрій за п 1, який відрізняється тим, що в кришці виконаний оглядовий отвір 3 Пристрій за п 1 або 2, який відрізняється тим, що жолоб має захисну планку, установлену на боці жолоба, протилежному боку, на якому установлена кришка, для запобігання ушкодження легкоплавкої ізоляції проводів при введенні їх у жолоб Корисна модель належить до техніки з'єднання проводів і може переважно використовуватися для зрощування жил багатопарних кабелів зв'язку методом скручування Відомий пристрій для скручування проводів (див пат США №5887631 МКВ B21F15/06HKB 140 -118, опубл 1999р) Пристрій для скручування неїзольованих КІНЦІВ проводів і установки на місце скручування ковпачка з електроізоляційного матеріалу складається з вала, один кінець якого приєднаний до електродвигуна, а до іншого кінця вала за допомогою ШЛІЦІВ приєднана розетка з декількома вхідними отворами для введення і фіксації якого одним кінцем прикріплена основа, на іншому КІНЦІ якої встановлена Г-подібна стійка з пазами для проводів, що скручуються Приблизно посередині між кінцем вала і стійкою встановлений блок нагрівання у вигляді газового пальника або електроспіралі У процесі скручування ІЗОЛЯЦІЯ розігрівається і продавлюється металевою частиною проводів і між ними утворюється електричний контакт При подальшому скручуванні проводи розриваються в МІСЦІ найбільшого нагрівання Після остигання ІЗОЛЯЦІЯ утворює єдину оболонку навколо скручених проводів Загальними ознаками прототипу і заявленого рішення, є такі вал, один кінець якого має захоплювач для проводів, а інший прикріплений до електродвигуна, до якого одним кінцем прикріплена основа, на іншому КІНЦІ якої встановлена стійка з напрямним вирізом для проводів, що скручуються, біля якої розміщений блок нагрівання, виконаний у вигляді електроспіралі Проте відомий пристрій незручний в експлуатації, тому що інфрачервоне випромінювання електроспіралі блока нагрівання призводить до стомлюваності органів зору користувача, що знижує продуктивність і безпеку праці, Крім того, при несприятливих погодних умовах збільшується витрата електроенергії і час на прогрів спіралі При екс КІНЦІВ проводів Проте, відомий пристрій незручний в експлуатації Це обумовлено складністю введення і фіксації КІНЦІВ проводів у розетку Крім того, відомий пристрій призначений для зрощування тільки неїзольованих проводів Найбільш близьким по технічній суті і результату, що досягається, до запропонованого, є пристрій для скручування проводів (див книгу О М Комарова, и др Монтаж многопарных кабелей соединителями - М Связь, - 1979, с 7, 9, р и с і 5), що включає вал, один кінець якого має захоплювач у вигляді серпоподібного гака, а інший кінець вала прикріплений до електродвигуна, до 1224 плуатацм відомого пристрою має місце нерівномірний прогрів ізоляції, що знижує якість зрощування проводів В основу корисної моделі поставлена задача удосконалення відомого пристрою для скручування проводів шляхом запобігання безпосереднього впливу інфрачервоного випромінювання на органи зору користувача, а також шляхом запобігання нераціональної і нерівномірної витрати тепла на прогрів проводів для підвищення безпеки праці і якості скручування Поставлена задача вирішується в такий спосіб У відомому пристрої, що включає вал, один кінець якого має захоплювач для проводів, а інший прикріплений до електродвигуна, до якого одним кінцем прикріплена основа, на іншому КІНЦІ якої встановлена стійка з напрямним вирізом для проводів, що скручуються, біля якої розміщений блок нагрівання, виконаний у вигляді електроспіралі, ВІДПОВІДНО до корисної моделі, вал прикріплений до електродвигуна з можливістю осьового висування і примусового повернення у вихідне положення, при цьому блок нагрівання розміщений в жолобі, який має підпружинену поворотну кришку, установлену з можливістю закриття жолоба при підведенні проводів до згаданого захоплювача шляхом натискання проводами, під час підведення їх до захоплювача на важіль, жорстко пов'язаний із нормально відкритою згаданою поворотною кришкою Крім того, у кришці виконаний оглядовий отвір Поставлена задача вирішується також тим, що жолоб має захисну планку, установлену на боці, протилежному боку жолоба, на якому установлена поворотна кришка, для запобігання ушкодження легкоплавкої ізоляції проводів при введенні їх у жолоб Сутність корисної моделі пояснюється кресленнями, на яких зображені на фіг 1 - загальний вид пристрою, вид збоку, на фіг 2 - те ж, що і на фіг1, вид зверху, на фіг 3 - вид по А на фіг 2, на фіг 4 - збільшене зображення передньої частини пристрою, зображеного на фіг 1, на фіг 5 переріз по В - В на фіг 4, на фіг 6 - те ж, що і на фіг 5 із введеними в пристрій проводами Пристрій для скручування проводів включає вал 1, один кінець якого має захоплювач 2 для проводів Інший кінець вала 1 прикріплений до електродвигуна 3, до якого одним кінцем прикріплена основа 4, на іншому КІНЦІ якої встановлена стійка 5 із напрямним вирізом 6 для проводів 7, що скручуються, біля якої розміщений блок нагрівання, виконаний у виді електороспіралі 8 Вал 1 прикріплений до електродвигуна 3 із можливістю висування і примусового повернення у вихідне положення за допомогою зворотної пружини, встановленої в патроні 9 Електроспіраль 8 розміщена в жолобі 10, який має кришку 11, установле ну з можливістю повороту на осі 12 і підпружинену у нормально відкритому положенні пружиною 13 До кришки 11 жорстко прикріплений важіль 14 У кришці 11 виконаний оглядовий отвір 15 Наприкінці жолоба 10 встановлений обмежувач 16, виконаний у вигляді гака Вимикач 17 пристрою встановлений на основі 4 На бічному боці жолоба 10, протилежному боку, на якому закріплена кришка 11, установлена захисна планка 18 Кабель живлення позначений позицією 19 Пристрій працює таким чином Відібрану пару проводів 7 заводять у виріз 6 і підводять до захоплювача 2 Проводи 7 при цьому натискають на важіль 14, який, долаючи зусилля пружини 13, повертається по годинній стрілці навколо осі 12 і змушує повертатися навколо цієї ж осі 12 кришку 11, яка і закриває жолоб 10 Потім проводи 7 прикріплюють до захвату 2 і включають блок нагрівання, електроспіраль 8 якого пом'якшує ІЗОЛЯЦІЮ проводів 7 На час пом'якшення ізоляції не впливають зміни погодних умов, тому що нагрівання відбувається в закритому жолобі і час пом'якшення практично постійний, що дозволяє встановлювати постійний час нагрівання Інфрачервоне випромінювання, що випромінюється нагрітою електроспіраллю 8, не робить впливу на органи зору користувачів Ступінь прогріву електроспіралі 8 контролюється через маленький оглядовий отвір 15 Після прогріву ізоляції проводів 7 до заданої температури, включають електродвигун З У результаті відбувається скручування проводів 7 і одночасно продавлення розм'якшеної ізоляції до утворення контакту між проводами на всій ДІЛЯНЦІ, де відбувається скручування У процесі скручування вал 1 висувається в напрямку до проводів 7, стискаючи зворотну пружину (на кресленнях не показана) у патроні 9 із - за зменшення довжини ділянки проводів 7, на якій здійснюється скручування У результаті, у МІСЦІ найбільшого нагрівання (приблизно в середині жолоба) скручені проводи розриваються, залишок проводів 7 видаляється валом 1, який повертається у вихідне положення і звільняє від впливу проводів важіль 14, який повертається під дією пружини 13 проти годинної стрілки Одночасно повертається і кришка 11, відкриваючи жолоб 10 Тепер пристрій готовий для скручування чергової пари проводів Після остигання ІЗОЛЯЦІЯ на зрощеній ДІЛЯНЦІ проводів утворює єдину оболонку У процесі роботи боки жолоба розігріваються до такої температури, що ІЗОЛЯЦІЯ проводів 7 від торкання їх об краї боків жолоба 10, може бути ушкоджена Для запобігання ушкодження ізоляції проводів 7 служить захисна планка 18, що винесена з зони нагрівання і тому и температура значно нижче температури жолоба 10 Захисна планка 18 запобігає торканню проводів 7 об боки жолоба 10 при їхньому підведенні до захоплювача 1224 іі І6 ІЬ й й Фіг.5 Фіг.З іб Фіг.6 Фіг.4 В ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
