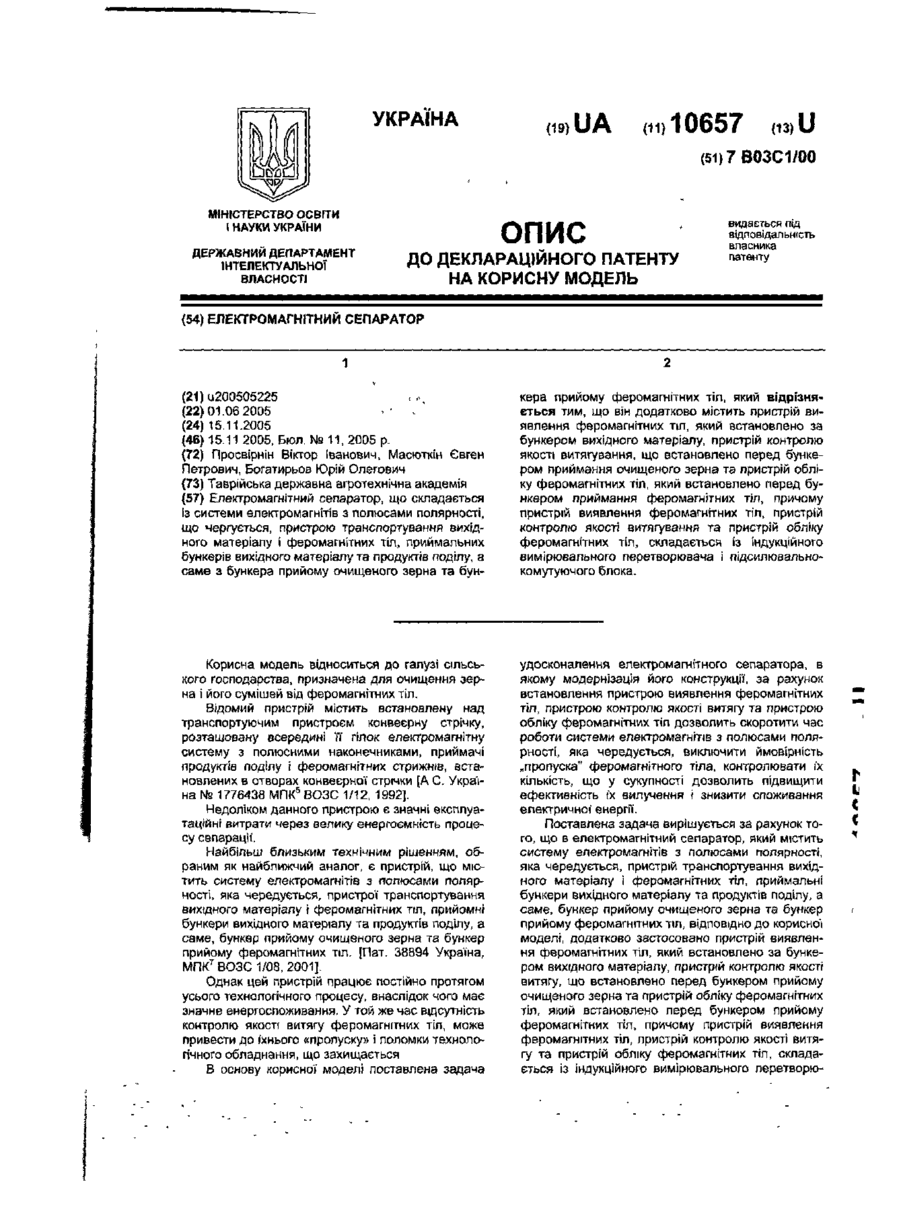

Електромагнітний сепаратор

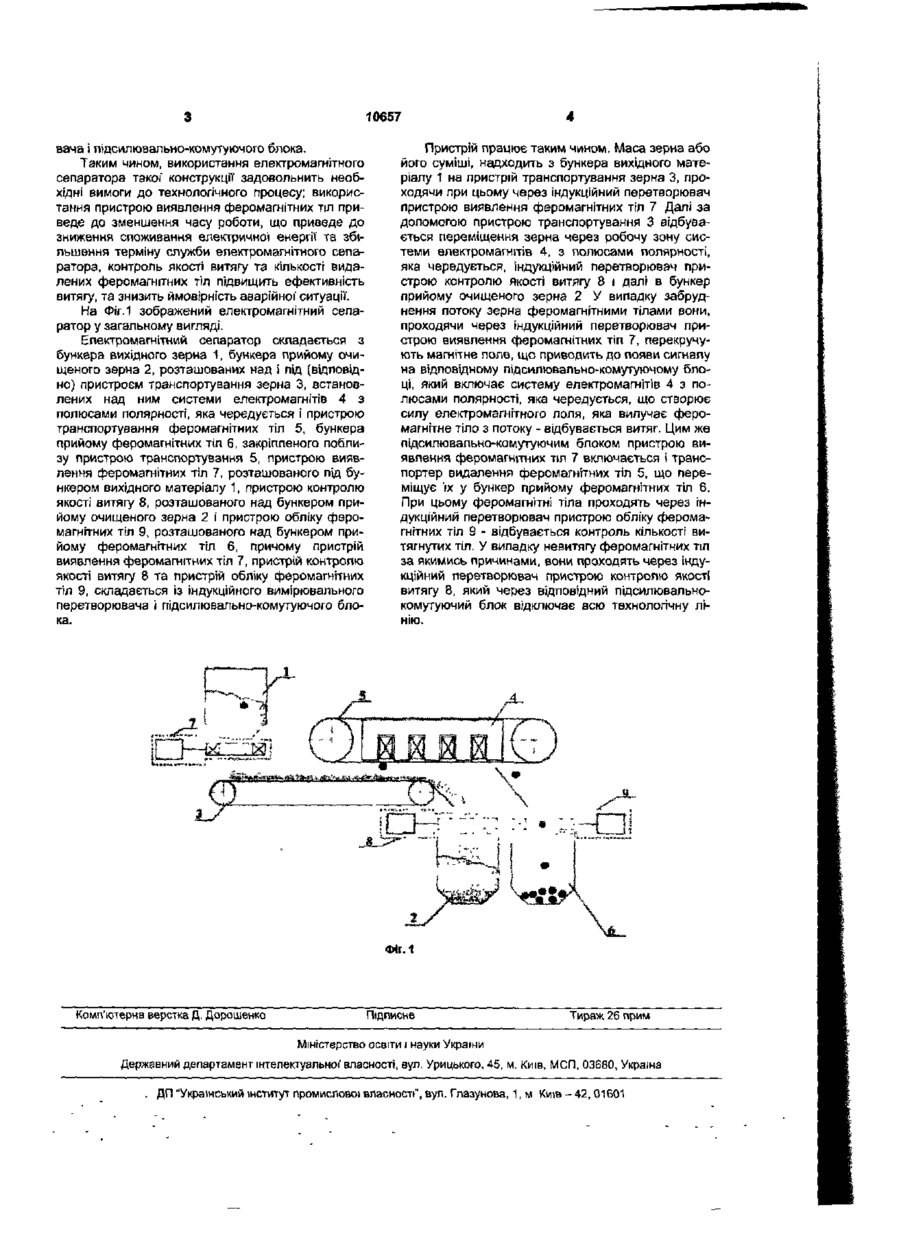

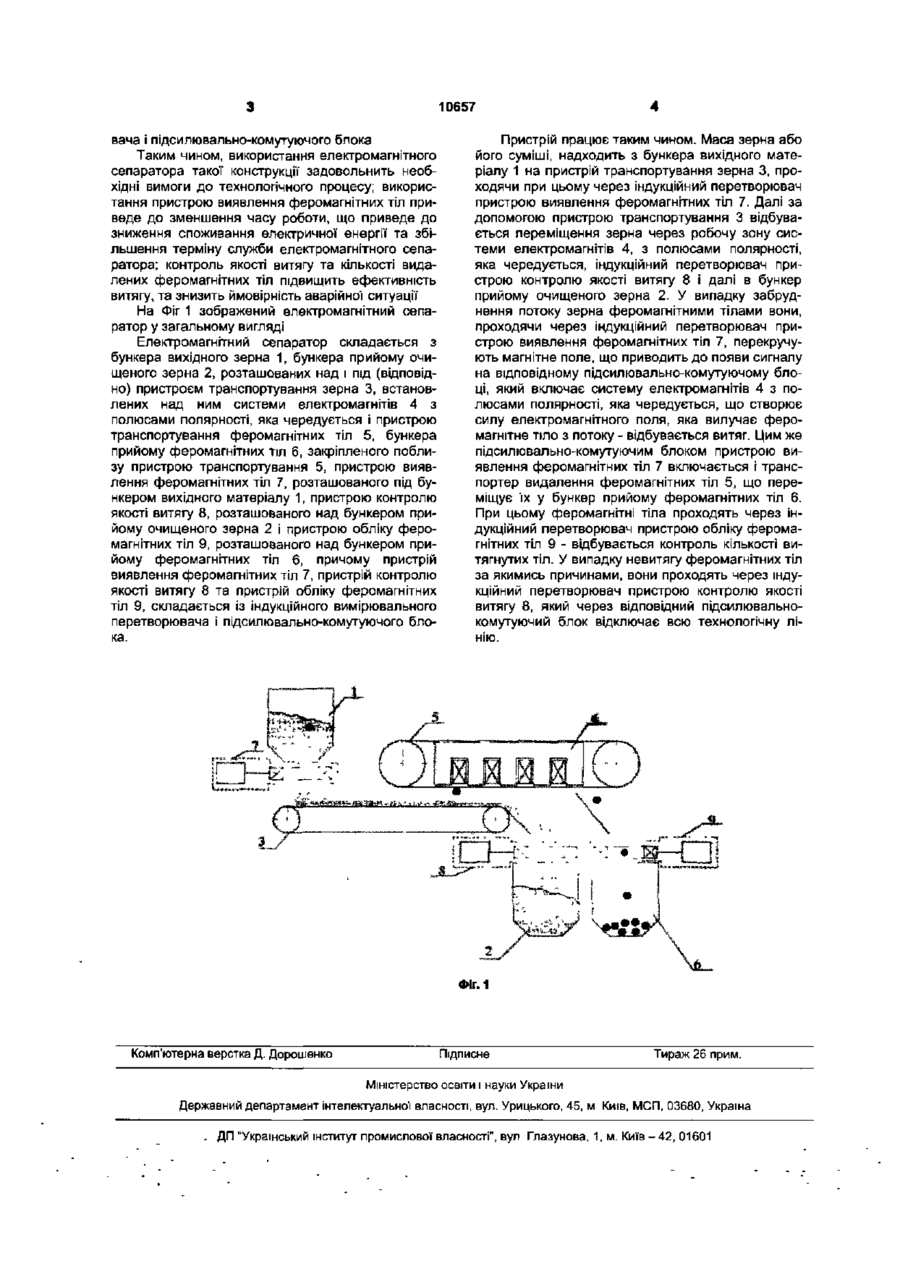

Електромагнітний сепаратор, що складається із системи електромагнітів з полюсами полярності, що чергується, пристрою транспортування вихідного матеріалу і феромагнітних тіл, приймальних бункерів вихідного матеріалу та продуктів поділу, а саме з бункера прийому очищеного зерна та бун кера прийому феромагнітних тіл, який відрізняється тим, що він додатково містить пристрій виявлення феромагнітних тіл, який встановлено за бункером вихідного матеріалу, пристрій контролю якості витягування, що встановлено перед бункером приймання очищеного зерна та пристрій обліку феромагнітних тіл, який встановлено перед бункером приймання феромагнітних тіл, причому пристрій виявлення феромагнітних тіл, пристрій контролю якості витягування та пристрій обліку феромагнітних тіл, складається із індукційного вимірювального перетворювача і підсилювальнокомутуючого блока. Корисна модель відноситься до галузі сільського господарства, призначена для очищення зерна і його сумішей від феромагнітних тіл. Відомий пристрій містить встановлену над транспортуючим пристроєм конвеєрну стрічку, розташовану всередині ЇЇ гілок електромагнітну систему з полюсними наконечниками, приймачі продуктів поділу і феромагнітних стрижнів, встановлених в отворах конвеєрної1 стрічки [А С. Украї5 на № 1776438 МПК ВОЗС 1/12, 1992]. Недоліком данного пристрою є значні експлуатаційні витрати через велику енергоємність процесу сепарації. Найбільш близьким технічним рішенням, обраним як найближчий аналог, є пристрій, що містить систему електромагнітів з полюсами полярності, яка чередується, пристрої транспортування вихідного матеріалу і феромагнітних тіл, прийомні бункери вихідного матеріалу та продуктів поділу, а саме, бункер прийому очищеного зерна та бункер прийому феромагнітних тіл. [Пат. 38894 Україна, МПК7 ВОЗС 1/08, 2001]. Однак цей пристрій працює постійно протягом усього технологічного процесу, внаслідок чого має значне енергоспоживання. У той же час відсутність контролю якості витягу феромагнітних тіл, може привести до їхнього «пропуску» і поломки технологічного обладнання, що захищається В основу корисної моделі поставлена задача удосконалення електромагнітного сепаратора, в якому модернізація його конструкції, за рахунок встановлення пристрою виявлення феромагнітних тіл, пристрою контролю якості витягу та пристрою обліку феромагнітних тіл дозволить скоротити час роботи системи електромагнітів з полюсами полярності, яка чередується, виключити ймовірність „пропуска" феромагнітного тіла, контролювати їх кількість, що у сукупності дозволить підвищити ефективність їх вилучення і знизити споживання електричної' енергії. Поставлена задача вирішується за рахунок того, що в електромагнітний сепаратор, який містить систему електромагнітів з полюсами полярності, яка чередується, пристрій транспортування вихідного матеріалу і феромагнітних тіл, приймальні бункери вихідного матеріапу та продуктів поділу, а саме, бункер прийому очищеного зерна та бункер прийому феромагнітних тіл, відповідно до корисної моделі, додатково застосовано пристрій виявлення феромагнітних тіл, який встановлено за бункером вихідного матеріалу, пристрій контролю якості витягу, що встановлено перед бункером прийому очищеного зерна та пристрій обліку феромагнітних тіл, який встановлено перед бункером прийому феромагнітних тіл, причому пристрій виявлення феромагнітних тіл, пристрій контролю якості витягу та пристрій обліку феромагнітних тіл, складається із індукційного вимірювального перетворю 10657 вача і підсилювально-комутуючого блока. Таким чином, використання електромагнітного сепаратора такої" конструкції задовольнить необхідні вимоги до технологічного процесу; використання пристрою виявлення феромагнітних тіл приведе до зменшення часу роботи, що приведе до зниження споживання електричної енергії та збільшення терміну служби електромагнітного сепаратора, контроль якості витягу та кількості видалених феромагнітних тіл підвищить ефективність витягу, та знизить ймовірність аварійної" ситуації. На Фіг.1 зображений електромагнітний сепаратор у загальному вигляді. Електромагнітний сепаратор складається з бункера вихідного зерна 1, бункера прийому очищеного зерна 2, розташованих над і під (відповідно) пристроєм транспортування зерна 3, встановлених над ним системи електромагнітів 4 з полюсами полярності, яка чередується і пристрою транспортування феромагнітних тіл 5, бункера прийому феромагнітних тіп 6, закріпленого поблизу пристрою транспортування 5, пристрою виявлення феромагнітних тіл 7, розташованого під бункером вихідного матеріалу 1, пристрою контролю якості витягу 8, розташованого над бункером прийому очищеного зерна 2 і пристрою обліку феромагнітних тіл 9, розташованого над бункером прийому феромагнітних тіл 6, причому пристрій виявлення феромагнітних тіл 7, пристрій контролю якості витягу 8 та пристрій обліку феромагнітних тіл 9, складається із індукційного вимірювального перетворювача і підсилювально-комутуючого блока. Пристрій працює таким чином. Маса зерна або його суміші, надходить з бункера вихідного матеріалу 1 на пристрій транспортування зерна 3, проходячи при цьому через індукційний перетворювач пристрою виявлення феромагнітних тіл 7 Далі за допомогою пристрою транспортування 3 відбувається переміщення зерна через робочу зону системи електромагнітів 4, з полюсами полярності, яка чередується, Індукційний перетворювач пристрою контролю якості витягу 8 і далі в бункер прийому очищеного зерна 2 У випадку забруднення потоку зерна феромагнітними тілами вони, проходячи через індукційний перетворювач пристрою виявлення феромагнітних тіп 7, перекручують магнітне поле, що приводить до появи сигналу на відповідному підсилювально-комутуючому блоці, який включає систему електромагнітів 4 з полюсами полярності, яка чередується, що створює силу електромагнітного поля, яка вилучає феромагнітне тіло з потоку - відбувається витяг. Цим же підсилювально-комутуючим блоком пристрою виявлення феромагнітних тіл 7 включається і транспортер видалення феромагнітних тіл 5, що переміщує їх у бункер прийому феромагнітних тіл 6. При цьому феромагнітні тіла проходять через індукційний перетворювач пристрою обліку феромагнітних тіл 9 - відбувається контроль кількості витягнутих тіл. У випадку невитягу феромагнітних тіл за якимись причинами, вони проходять через індукційний перетворювач пристрою контролю якості витягу 8, який через відповідний підсилювальнокомутуючий блок відключає всю технологічну лінію. Фіг. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної1 власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
