Пристрій для маркування бочки по корпусу

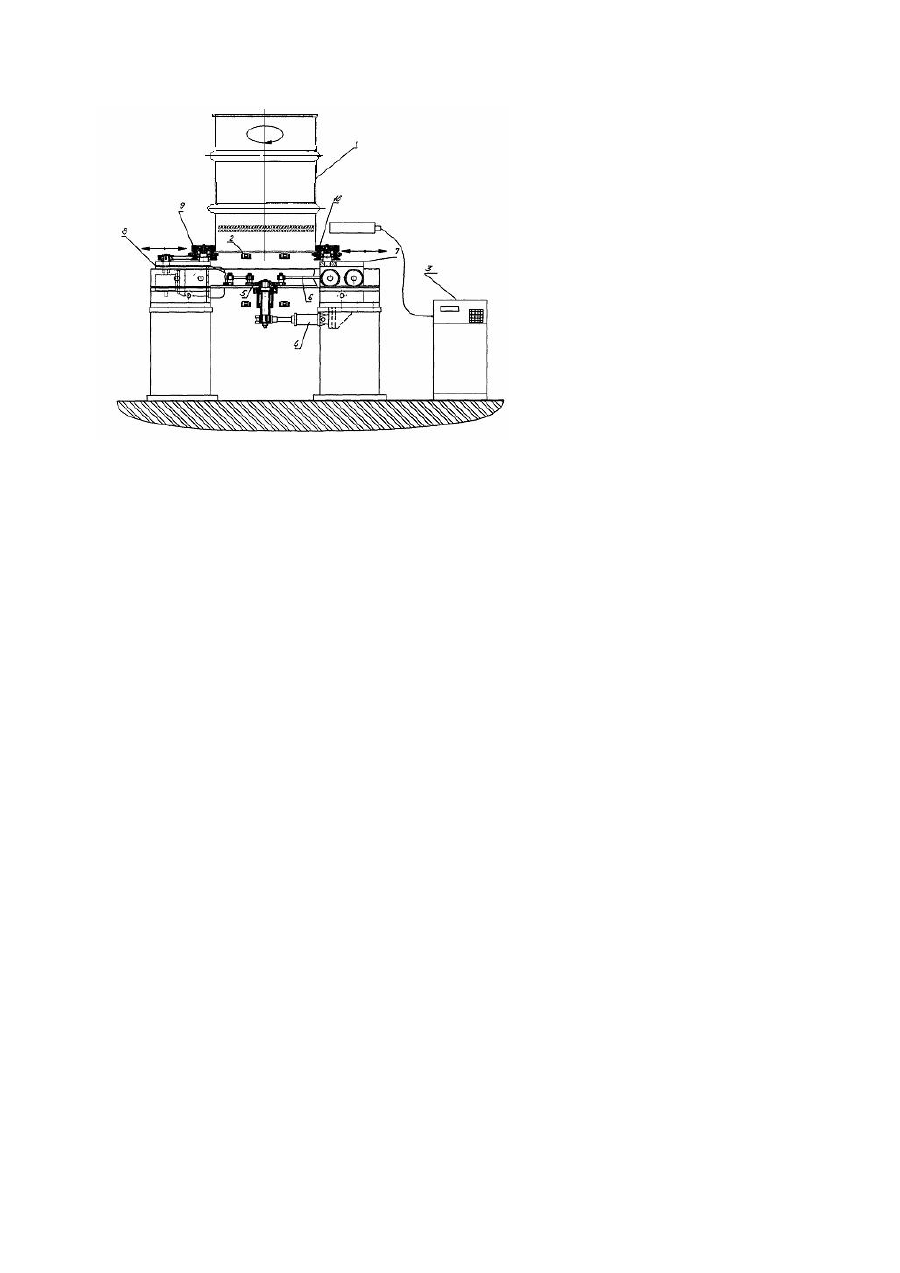

Пропонована корисна модель відноситься до засобів для маркування металевих виробів, а більш конкретно, до конструкцій пристроїв для маркування бочок по корпусу, а саме, до пристрою, в якому використовують струминний принтер для нанесення написів по колу корпуса бочки, під час її руху по конвеєру. Найбільш близьким до пропонованої корисної моделі за технічною суттю є пристрій для маркування бочки по корпусу, який складається з транспортера, струминного принтера з соплом картриджа, системи управління, що включає датчик гальванічно з'єднаний з блоком управління принтером /Журнал «Мир Упаковки» №3 (29)2003 г. «Маркируйте - это в ваших интересах», с. 38. Подписной индекс 22761. Свидетельство о регистрации KB №3516 от 07.10.1998 г./. Описаний пристрій дозволяє наносити написи струминним принтером на круглі поверхні консервних банок, ПЕТ- пляшок, бочки невеликого діаметру і т.п., які рухаються прямолінійно разом з стрічкою транспортера і є нерухомими відносно згаданої стрічки. Дані види тари мають відносно малі діаметри, написи наносяться дрібним шрифтом і охоплюють сектор з кутом не більше 60°, внаслідок чого нанесений текст має незначні викривлення при коливанні розташування сопла картриджа принтера у межах кількох міліметрів від поверхні виробу. При використанні ж такого пристрою для маркування бочок для паливномастильних матеріалів з діаметром З50...571,5мм і довжиною обичайки 600...920мм написи виходять спотвореними через великі габарити і осьові коливання поверхні бочки, що практично виключає його використання для маркування бочок згаданих габаритів. У основу пропонованої корисної моделі поставлено задачу створення такого пристрою для маркування бочки по корпусу, який би дозволив суттєво зменшити викривлення при маркуванні бочок для паливномастильних матеріалів з діаметром 350...571,5мм і довжиною обичайки 600...920мм. Поставлена задача вирішується за рахунок забезпечення пристрою засобами для підйому і осьового обертання бочки, а також створення умов для збереження фіксованої відстані між поверхнею бочки і соплом картриджа принтера. Поставлена задача вирішується у пропонованому пристрої, який, як і відомий пристрій для маркування бочки по корпусу, складається з стрічкового транспортера, струминного принтера з соплом картриджа принтера, системи управління, що включає датчик гальванічно з'єднаний з блоком управління принтером, а, відповідно до пропозиції, пристрій доповнений засобами для підйому бочки над стрічковим транспортером, обертання бочки навколо її вертикальної осі і встановлення на стрічковий транспортер. Особливістю пропонованого пристрою є і те, що механізм для підйому бочки, її осьового обертання і встановлення на стрічковий транспортер виконаний у вигляді кінематично поєднаних пневморозподілювача і диску, що встановлений горизонтально з можливістю обертання у горизонтальній площині і сполученого тягами з каретками, встановленими з можливістю одночасного поступального руху у напрямку країв стрічки транспортеру, а на каретках горизонтально і співвісно розміщені дві пари роликів, нижні з яких кінематичне з'єднані з рушієм і призначені для надання обертального руху бочці навколо її вертикальної осі і підтримування дна бочки у двох діаметрально протилежних ділянках, а верхні ролики встановлені з можливістю вільного обертання і призначені для контактування з поверхнею бочки. Таким чином, у пропонованому пристрої бочку вертикально підіймають вгору, обертають, зберігаючи під час її обертання задану відстань між непорушним соплом картриджа принтера і поверхнею бочки, що дозволяє нанести якісний напис на бочці. Пропонована корисна модель представлена на схематичному кресленні. Пристрій для маркування бочки 1 по корпусу, складається з стрічкового транспортера 2, що має станину і рушій /не показані/, струминного принтера 3, механізму для підйому бочки 1 над стрічковим транспортером 2 і її обертання навколо вертикальної осі. Згаданий механізм складається з кінематично поєднаних пневморозподілювача 4 і диску 5, що встановлений горизонтально з можливістю обертання у горизонтальній площині і сполучений тягами 6 з каретками 7 і 8, встановленими з можливістю одночасно поступального руху до центру і обертання навколо умовної вертикальної осі бочки 1, а також роликів 9, кінематично з'єднаних з рушієм /не показаний/ і роликів 10, встановлених з можливістю вільного обертання. Пристрій забезпечений системою управління, яка складається з датчика гальванічно з'єднаного з блоком управління з блоком управління принтером /не показано/. В конструкції використаний струминний принтер, підключений до паралельного порту або шини USB ІВМ-сполученого персонального комп'ютера (PC). Пристрій працює так. Бочка 1, рухаючись по транспортеру 2, потрапляє до зони дії датчика пристрою, який дає команду на пневморозподілювач 4. При цьому диск 5 обертається і взаємодіє з тягами 6, а каретки 7 та 8, рухаючись до центру, підхоплюють бочку 1 роликами 9, які постійно обертаються, і роликами 10, що вільно обертаються, надають бочці 1 обертального руху навколо її вертикальної осі. Вмикання струминного принтера 3 відбувається від команди датчика пристрою з паузою на захоплення бочки 1. Команда закінчення циклу надходить з блоку управління принтером. При цьому каретки 7 та 8 повертаються у вихідне положення, а бочка 1 опускається на стрічку транспортера 2 і продовжує подальший рух разом із стрічкою транспортера 2.
