Пристрій для закупорювання скляної тари металевими кришками

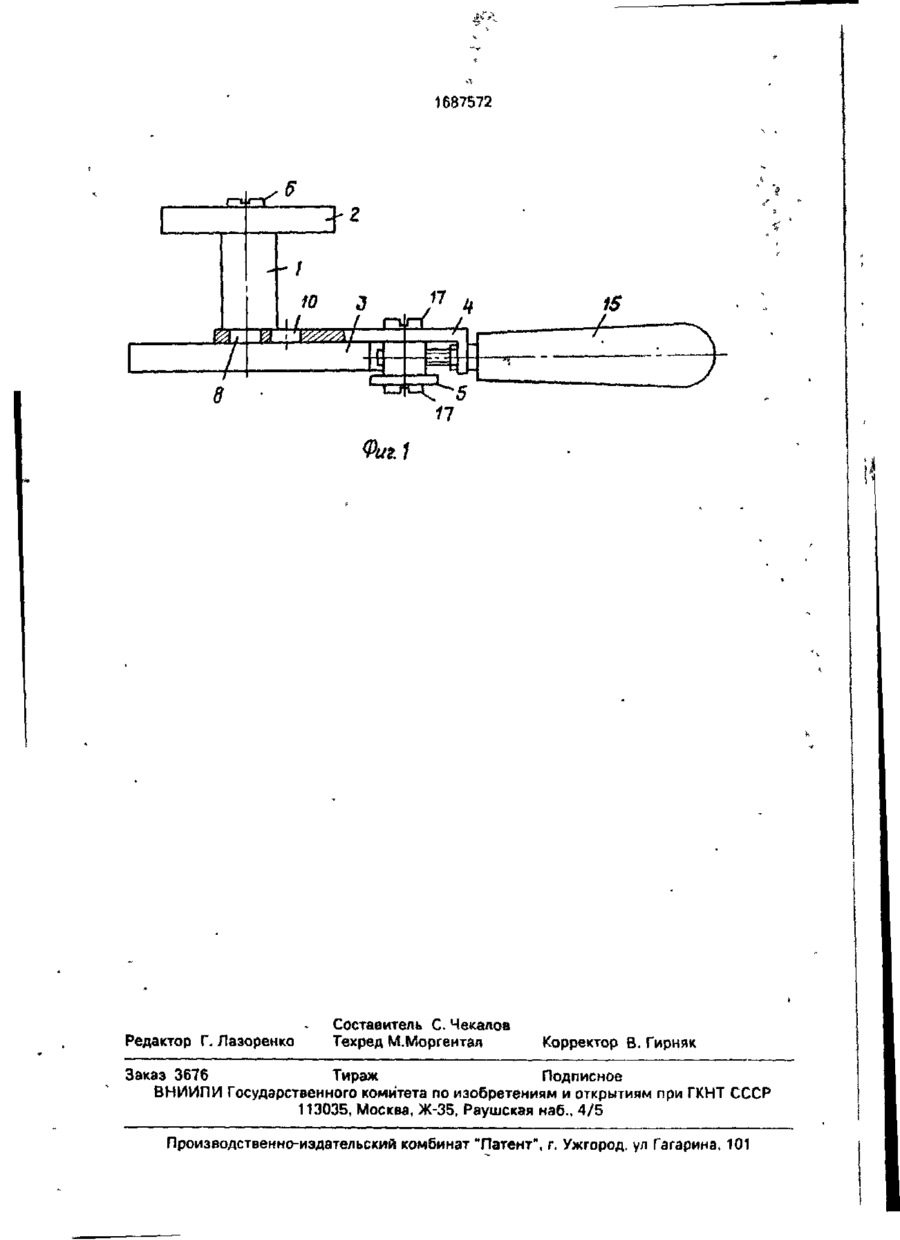

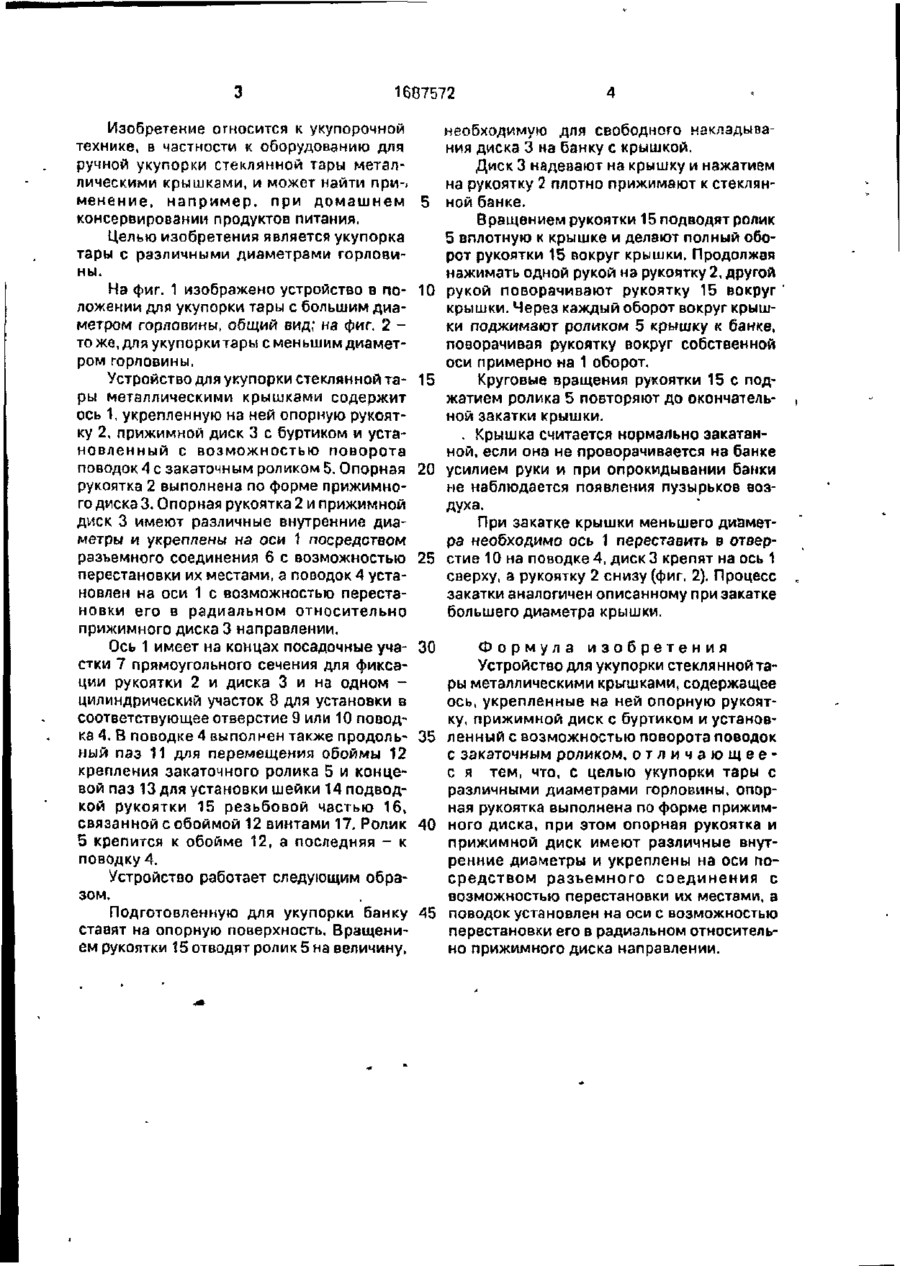

Изобретение относится к укупорочной технике, в частности к оборудованию для ручной укупорки стеклянной тары а быту. Целью изобретения является укупорка тары с различными диаметрами горловин. Это достигается за счет выполнения опорной рукоятки 2 по форме прижимного диска 3 и крепления этих элементов к оси 1 с возможностью перестановки их местами. Для настройки устройства на укупорку тары с большим диаметром горловины в поводке выполнено дополнительное отверстие 9 для установки на оси 1. 2 ил. 1687572 Изобретение относится к укупорочной технике, в частности к оборудованию для ручной укупорки стеклянной тары металлическими крышками, и может найти при-; менение, например, при домашнем консервировании продуктов питания. Целью изобретения является укупорка тары с различными диаметрами горловины. На фиг. 1 изображено устройство в положении для укупорки тары с большим диаметром горловины, общий вид; на фиг. 2 то же, для укупорки тары с меньшим диаметром горловины. Устройство для укупорки стеклянной тары металлическими крышками содержит ось 1, укрепленную на ней опорную рукоятку 2, прижимной диск 3 с буртиком и установленный с возможностью поворота поводок 4 с закаточным роликом 5. Опорная рукоятка 2 выполнена по форме прижимного диска 3. Опорная рукоятка 2 и прижимной диск 3 имеют различные внутренние диаметры и укреплены на оси 1 посредством разъемного соединения 6 с возможностью перестановки их местами, а поводок 4 установлен на оси 1 с возможностью перестановки его в радиальном относительно прижимного диска 3 направлении. Ось 1 имеет на концах посадочные участки 7 прямоугольного сечения для фиксации рукоятки 2 и диска 3 и на одном цилиндрический участок 8 для установки в соответствующее отверстие 9 или 10 поводка 4. В поводке 4 выполнен также продольный паз 11 для перемещения обоймы 12 крепления закаточного ролика 5 и концевой паз 13 для установки шейки 14 подводкой рукоятки 15 резьбовой частью 16, связанной с обоймой 12 винтами 17. Ролик 5 крепится к обойме 12, а последняя - к поводку 4. Устройство работает следующим образом. Подготовленную для укупорки банку ставят на опорную поверхность. Вращением рукоятки 15 отводят ролик 5 на величину, 5 10 15 20 25 30 4 необходимую для свободного накладывания диска 3 на банку с крышкой. Диск 3 надевают на крышку и нажатием на рукоятку 2 плотно прижимают к стеклянной банке, Вращением рукоятки 15 подводят ролик 5 вплотную к крышке и делают полный оборот рукоятки 15 вокруг крышки. Продолжая нажимать одной рукой на рукоятку 2, другой рукой поворачивают рукоятку 15 вокруг ' крышки. Через каждый оборот вокруг крышки поджимают роликом 5 крышку к банке, поворачивая рукоятку вокруг собственной оси примерно на 1 оборот. Круговые вращения рукоятки 15 с поджатием ролика 5 повторяют до окончатель- ( ной закатки крышки. . Крышка считается нормально закатанной, если она не проворачивается на банке усилием руки и при опрокидывании банки не наблюдается появления пузырьков воздуха. При закатке крышки меньшего диаметра необходимо ось 1 переставить в отверстие 10 на поводке 4, диск 3 крепят на ось 1 сверху, а рукоятку 2 снизу (фиг. 2). Процесс , закатки аналогичен описанному при закатке большего диаметра крышки. Формула изобретения Устройство для укупорки стеклянной тары металлическими крышками, содержащее ось, укрепленные на ней опорную рукоятку, прижимной диск с буртиком и установ35 ленный с возможностью поворота поводок с закаточным роликом, о т л и ч а ю щ е е с я тем, что, с целью укупорки тары с различными диаметрами горловины, опорная рукоятка выполнена по форме прижим40 ного диска, при этом опорная рукоятка и прижимной диск имеют различные внутренние диаметры и укреплены на оси посредством разъемного соединения с возможностью перестановки их местами, а 45 поводок установлен на оси с возможностью перестановки его в радиальном относительно прижимного диска направлении. 1687572 8 ФигЛ Редактор Г. Лазоренко Составитель С. Чекапоа Техред М.Моргентал Корректор В. Гирняк Заказ 3676 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
