Лігатура для високоміцного чавуну

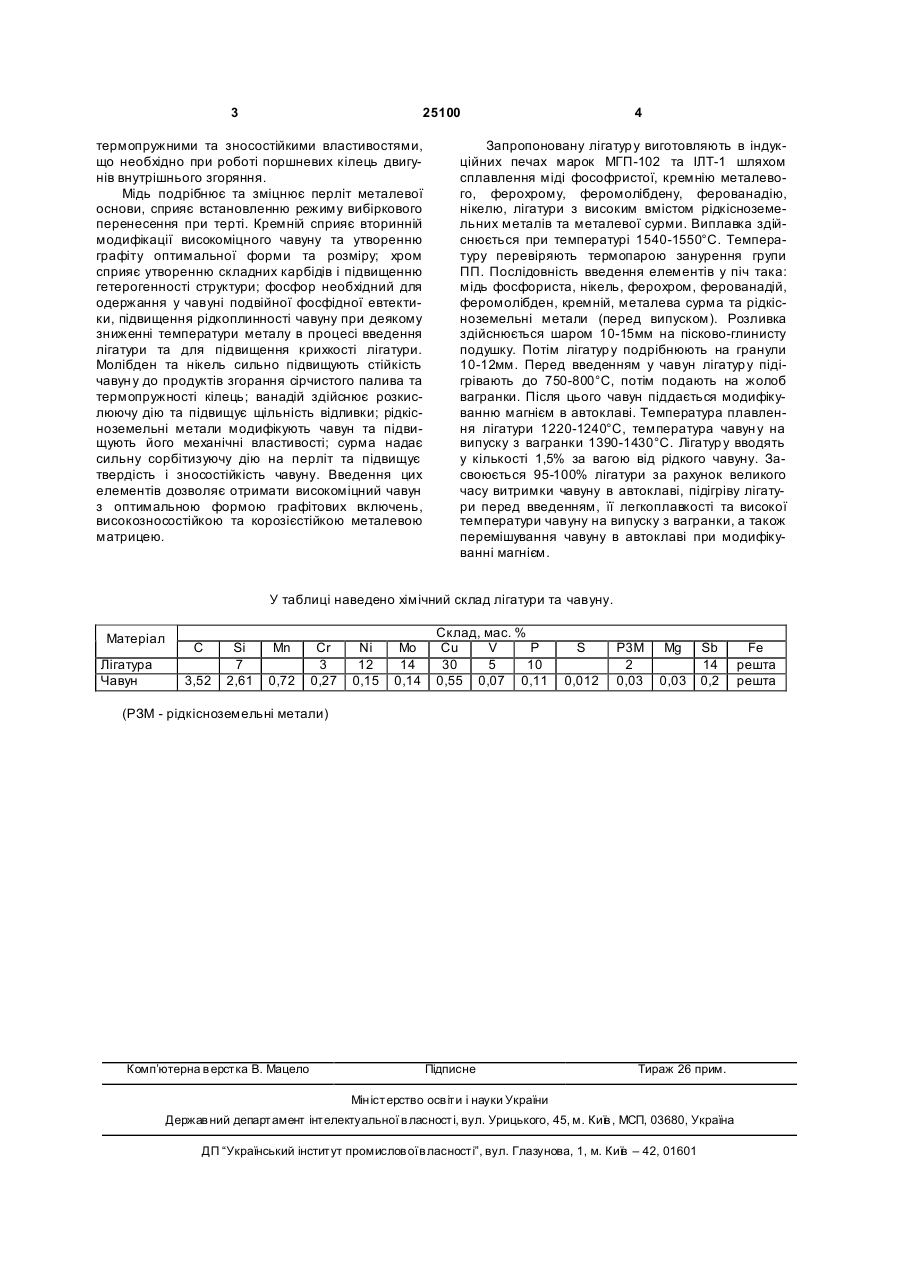

Лігатура для високоміцного чавун у, що містить мідь, кремній, хром, фосфор, молібден, ванадій, нікель, рідкісноземельні метали та залізо, яка відрізняється тим, що для надання сорбітизуючої дії на перліт і підвищення зносостійкості чавуну в неї 3 25100 термопружними та зносостійкими властивостями, що необхідно при роботі поршневих кілець двигунів внутрішнього згоряння. Мідь подрібнює та зміцнює перліт металевої основи, сприяє встановленню режиму вибіркового перенесення при терті. Кремній сприяє вторинній модифікації високоміцного чавуну та утворенню графіту оптимальної форми та розміру; хром сприяє утворенню складних карбідів і підвищенню гетерогенності структури; фосфор необхідний для одержання у чавуні подвійної фосфідної евтектики, підвищення рідкоплинності чавуну при деякому зниженні температури металу в процесі введення лігатури та для підвищення крихкості лігатури. Молібден та нікель сильно підвищують стійкість чавун у до продуктів згорання сірчистого палива та термопружності кілець; ванадій здійснює розкислюючу дію та підвищує щільність відливки; рідкісноземельні метали модифікують чавун та підвищують його механічні властивості; сурма надає сильну сорбітизуючу дію на перліт та підвищує твердість і зносостійкість чавуну. Введення цих елементів дозволяє отримати високоміцний чавун з оптимальною формою графітових включень, високозносостійкою та корозієстійкою металевою матрицею. 4 Запропоновану лігатур у виготовляють в індукційних печах марок МГП-102 та ІЛТ-1 шляхом сплавлення міді фософристої, кремнію металевого, ферохрому, феромолібдену, ферованадію, нікелю, лігатури з високим вмістом рідкісноземельних металів та металевої сурми. Виплавка здійснюється при температурі 1540-1550°С. Температуру перевіряють термопарою занурення групи ПП. Послідовність введення елементів у піч така: мідь фосфориста, нікель, ферохром, ферованадій, феромолібден, кремній, металева сурма та рідкісноземельні метали (перед випуском). Розливка здійснюється шаром 10-15мм на пісково-глинисту подушку. Потім лігатур у подрібнюють на гранули 10-12мм. Перед введенням у чавун лігатур у підігрівають до 750-800°С, потім подають на жолоб вагранки. Після цього чавун піддається модифікуванню магнієм в автоклаві. Температура плавлення лігатури 1220-1240°С, температура чавун у на випуску з вагранки 1390-1430°С. Лігатур у вводять у кількості 1,5% за вагою від рідкого чавуну. Засвоюється 95-100% лігатури за рахунок великого часу витримки чавуну в автоклаві, підігріву лігатури перед введенням, її легкоплавкості та високої температури чавуну на випуску з вагранки, а також перемішування чавуну в автоклаві при модифікуванні магнієм. У таблиці наведено хімічний склад лігатури та чавуну. Матеріал Лігатура Чавун С 3,52 Si 7 2,61 Mn 0,72 Cr 3 0,27 Ni 12 0,15 Mo 14 0,14 Склад, мас. % Cu V P 30 5 10 0,55 0,07 0,11 S 0,012 P3M 2 0,03 Mg 0,03 Sb 14 0,2 (РЗМ - рідкісноземельні метали) Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601 Fe решта решта
