Гальмо вантажопідйомного механізму
Формула / Реферат
Гальмо вантажопідйомного механізму, яке містить основу з шарнірно розташованими на ній двома важелями, в яких виконано дугоподібні пази, що розташовані симетрично відносно поперечної осі симетрії, привід розмикання, триплечий важіль, з’єднаний з одним із важелів тягою, тягу із замикальною пружиною, колодки з пальцями, розміщеними у вказаних дугоподібних пазах і забезпеченими утримувальними пружинами, регулювальний гвинт та гальмовий шків, яке відрізняється тим, що два важелі виконано зварними, з можливістю встановлення в них напрямних з різною формою дугоподібних пазів, у зварних важелях також встановлено рухомі стрижні із закріпленими на них пальцями колодок, що сприяє верхньому кріпленню утримувальних пружин.
Текст

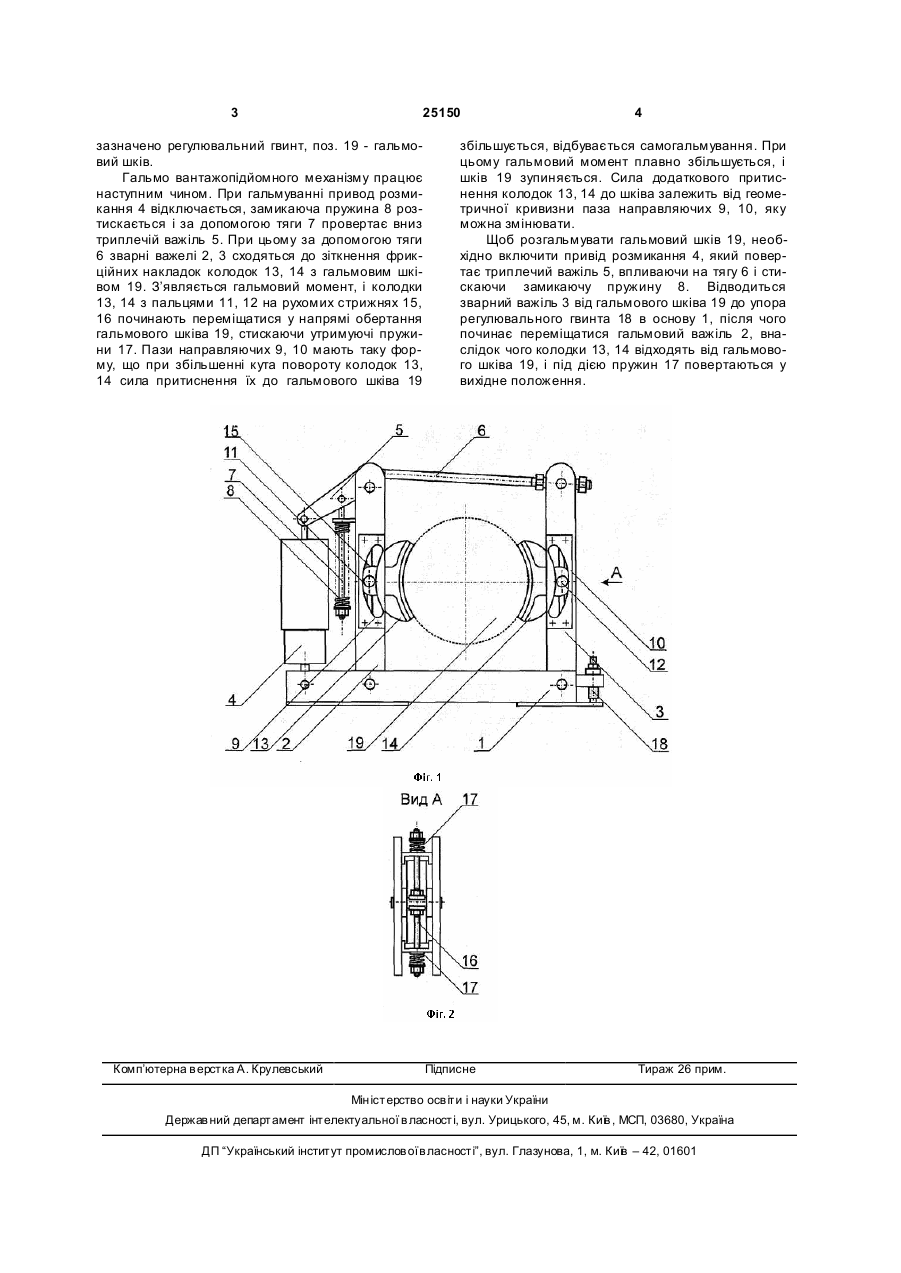

Гальмо вантажопідйомного механізму, яке містить основу з шарнірно розташованими на ній двома важелями, в яких виконано дугоподібні пази, що розташовані симетрично відносно поперечної осі симетрії, привід розмикання, триплечий 3 25150 зазначено регулювальний гвинт, поз. 19 - гальмовий шків. Гальмо вантажопідйомного механізму працює наступним чином. При гальмуванні привод розмикання 4 відключається, замикаюча пружина 8 розтискається і за допомогою тяги 7 провертає вниз триплечій важіль 5. При цьому за допомогою тяги 6 зварні важелі 2, 3 сходяться до зіткнення фрикційних накладок колодок 13, 14 з гальмовим шківом 19. З’являється гальмовий момент, і колодки 13, 14 з пальцями 11, 12 на рухомих стрижнях 15, 16 починають переміщатися у напрямі обертання гальмового шківа 19, стискаючи утримуючі пружини 17. Пази направляючих 9, 10 мають таку форму, що при збільшенні кута повороту колодок 13, 14 сила притиснення їх до гальмового шківа 19 Комп’ютерна в ерстка А. Крулевський 4 збільшується, відбувається самогальмування. При цьому гальмовий момент плавно збільшується, і шків 19 зупиняється. Сила додаткового притиснення колодок 13, 14 до шківа залежить від геометричної кривизни паза направляючих 9, 10, яку можна змінювати. Щоб розгальмувати гальмовий шків 19, необхідно включити привід розмикання 4, який повертає триплечий важіль 5, впливаючи на тягу 6 і стискаючи замикаючу пружину 8. Відводиться зварний важіль 3 від гальмового шківа 19 до упора регулювального гвинта 18 в основу 1, після чого починає переміщатися гальмовий важіль 2, внаслідок чого колодки 13, 14 відходять від гальмового шківа 19, і під дією пружин 17 повертаються у вихідне положення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBrake of load-lifting mechanism
Автори англійськоюShevchenko Serhii Ivanovych
Назва патенту російськоюТормоз грузоподъемного механизма
Автори російськоюШевченко Сергей Иванович
МПК / Мітки
МПК: B66D 5/00
Мітки: гальмо, механізму, вантажопідйомного
