Вимірювальна сигналограма

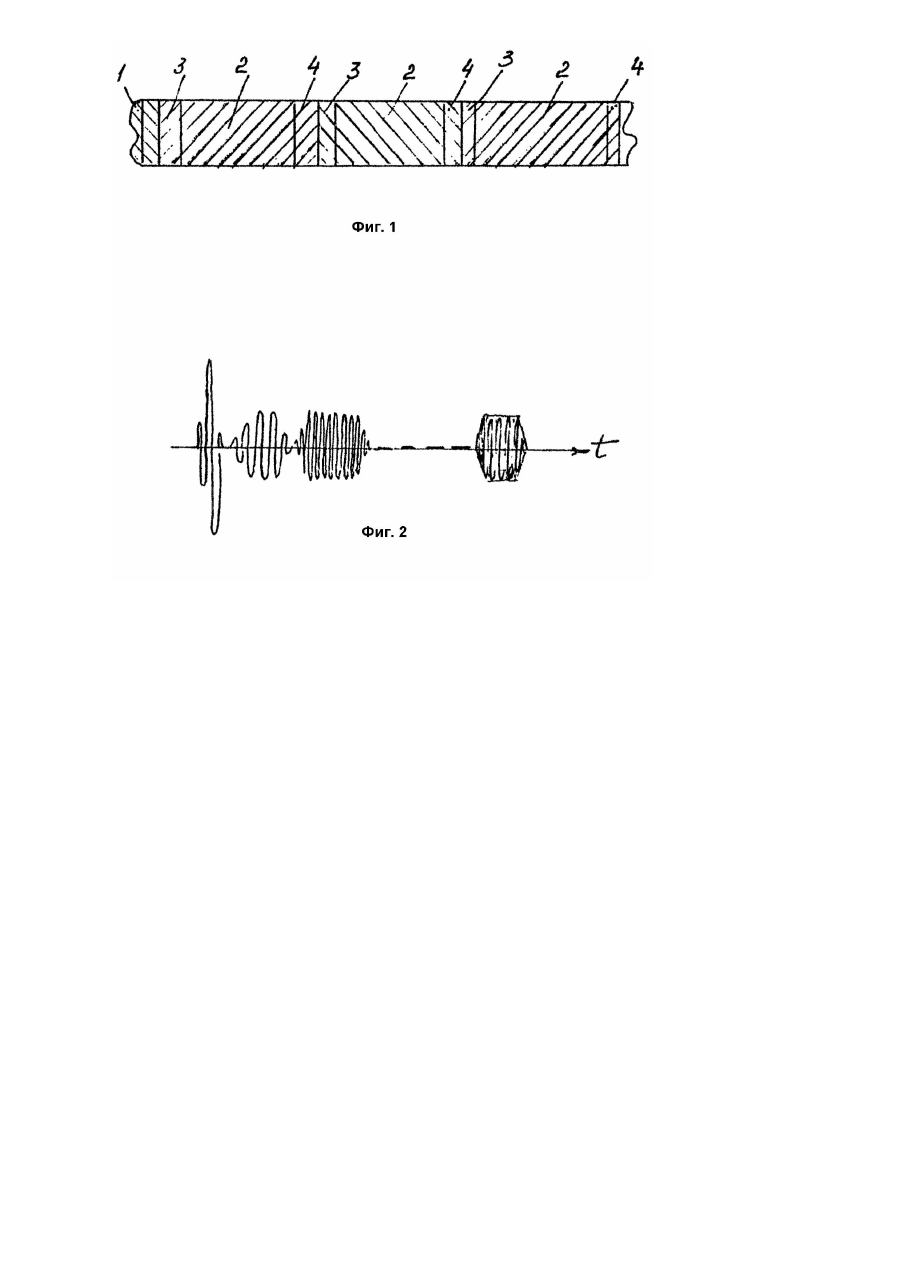

Изобретение относится к области накопления информации, в частности к записи измерительных сигналограмм на магнитные носители, и может быть использовано для контроля аппаратов магнитной записи в промышленном производстве. Известна измерительная сигналограмма (Патент Голландии №163886, кл. G11B5/04, 16.05.80), содержащая магнитный носитель с участками измерительных сигналов средних и высоких частот с постоянным периодом следования каждого набора участков менее 62мс. Недостатком такой сигналограммы является наличие выбросов и искажений воспроизведенного сигнала, вызванные относительно широким спектром сигнала, особенно на самих низких частотах. Известна также измерительная сигналограмма (Патент СССР №1831717 A3, кл. G11B11/20, опубл. 30.07.93), содержащая магнитный носитель с участками измерительных сигналов заданного диапазона частот с постоянным периодом следования каждого набора участков менее 62мс и одним или двумя участками в каждом наборе с записью синхронизирующего сигнала. Недостатком такой сигналограммы является наличие выбросов и искажений воспроизведенного сигнала, наличия "хвостов" после окончания сигнала, вызванные относительно широким спектром синхронизирующих сигналов и измерительных сигналов, особенно на самых низких частотах измеряемого диапазона частот, что уменьшает точность измерений. Действительно, из радиотехники известно, что при уменьшении длительности радиоимпульса его спектр расширяется. Кроме того, радиоимпульсы с прямоугольной огибающей имеют очень широкий спектр по сравнению с радиоимпульсами с огибающими другой формы (кроме экспотенциальной) (Гоноровский И. Радиотехнические цепи и сигналы. - М.: Сов. радио, 1977. - С.50 - 55). Поэтому в магнитной записи особенно большие искажения проявляются при воспроизведении радиоимпульсов с относительно низкой частотой заполнения и с небольшим количеством синусоид, т.е. радиоимпульсов малой длительности. В основу изобретения поставлена задача создания такой измерительной сигналограммы, в которой участки с записанными сигналами имели форму огибающей, обеспечивающей такому сигналу (радиоимпульсу) минимально возможную ширину спектра, что уменьшило бы искажения сигнала в процессе воспроизведения сигналограммы и повысило точность измерения. Решение этой задачи достигается тем, что в измерительной сигналограмме каждый участок содержит по направлению движения магнитного носителя переднюю и заднюю зону, расположенные по его краям, на которых сигнал нарастает от нуля до номинального значения или спадает от номинального значения до нуля соответственно, причем форма огибающей, по которой производится изменение уровня сигнала в соответствующей зоне, и длина зоны выбирается для каждого участка с учетом минимальной ширины спектра записанного на нем сигнала. Дополнительно решение этой задачи достигается тем, что фронты огибающей сигналов участков имеют колоколообразную форму. Дополнительно решение этой задачи достигается тем, что участки с записью измерительных сигналов не имеют между собой пауз. На фиг.1 показана измерительная сигналограмма (вариант исполнения), где обозначены: 1 - магнитная лента; 2 - участок магнитной ленты с записью одного из измерительных сигналов; 3 и 4 - соответственно передняя и задняя зоны участков 2, на которых сигнал участка нарастает или спадает. На фиг.2 показан воспроизведенный сигнал одного набора участков (пример), где показаны воспроизведенные с разных участков измерительные сигналы и синхронизирующий сигнал (первый слева) с колоколообразными передними и задними фронтами. При считывании такой сигналограммы записанные на участках 3 сигналы образуют многократно повторяющуюся последовательность индицируемых на экране осциллографа сигналов. По высоте (разности высот) индицируемых радиоимпульсов контролируют неравномерность амплитудно-частотной характеристики канала воспроизведения магнитофона. При колоколообразной форме огибающей радиоимпульсов их спектр по ширине будет минимальным и практически лишен выбросов. На более высоких частотах измерительных сигналов можно использовать и другие формы огибающей сигнала с относительно бедным спектром, например, трапецеидальной. При наличии фронтов огибающей такой формы не надо дополнительно формировать паузы между радиоимпульсами (для более четкого разделения сигналов при их визуализации). Формирование предлагаемой сигналограммы может производиться с помощью специального процессора. Относительно просто и быстро измерительные сигналограммы формируются с помощью компьютера, оснащенного устройством ввода-вывода звуковой информации, с помощью стандартных программ для обработки звука, например, "COOL". В настоящее время производится подготовка измерительных сигналограмм к промышленному производству.
