Термоелектричний пристрій для контролю металів і сплавів

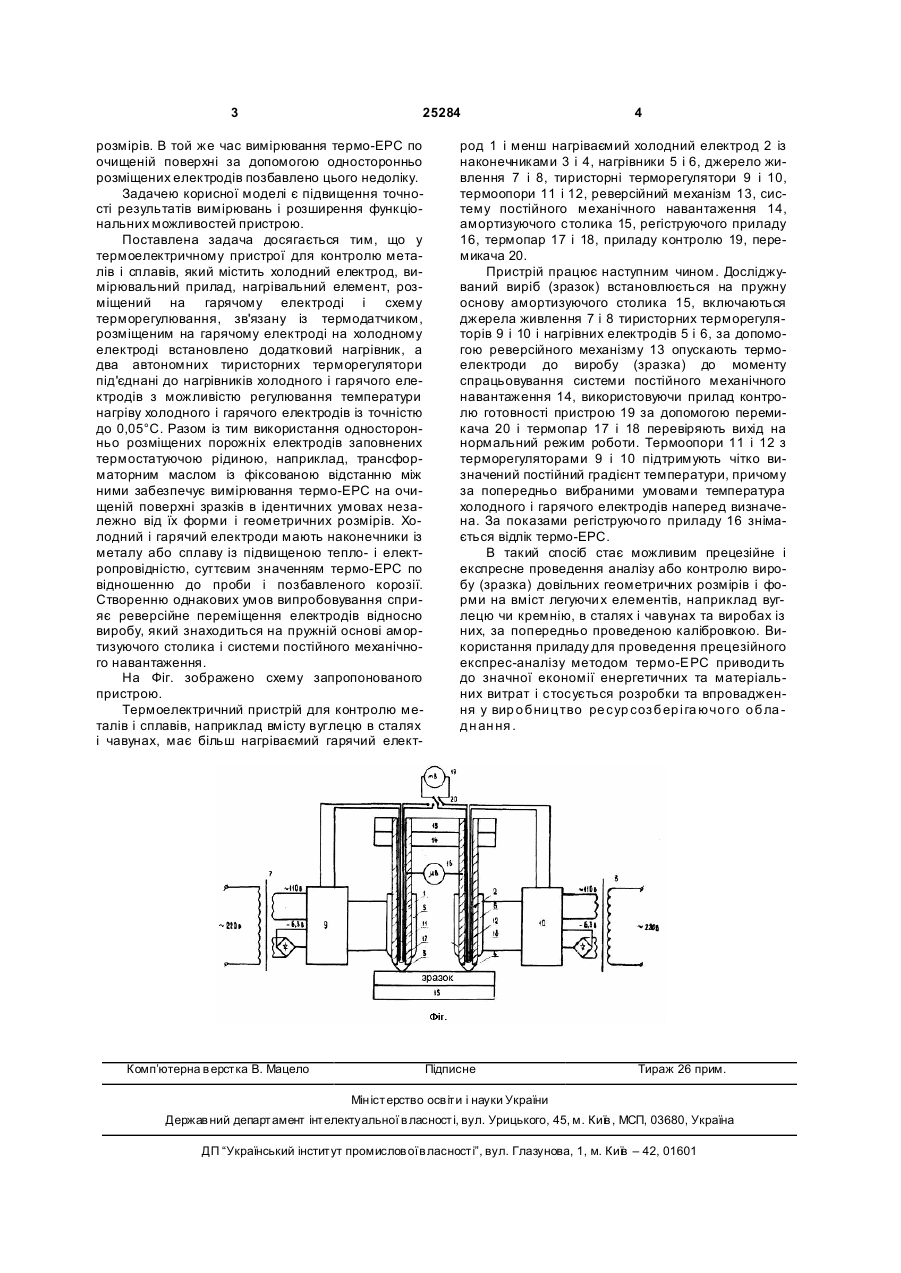

1. Термоелектричний пристрій для контролю металів і сплавів, наприклад відсоткового вмісту в них вуглецю чи кремнію, який містить холодний електрод, споряджений додатковим термодатчиком, вимірювальний прилад, нагрівальний елемент, розміщений на гарячому електроді, і схему терморегулювання, зв'язану із термодатчиком, розміщеним на гарячому електроді, який відрізняється тим, що на холодному електроді встановлено додатковий нагрівник, а два автономних U 1 3 25284 розмірів. В той же час вимірювання термо-ЕРС по очищеній поверхні за допомогою односторонньо розміщених електродів позбавлено цього недоліку. Задачею корисної моделі є підвищення точності результатів вимірювань і розширення функціональних можливостей пристрою. Поставлена задача досягається тим, що у термоелектричному пристрої для контролю металів і сплавів, який містить холодний електрод, вимірювальний прилад, нагрівальний елемент, розміщений на гарячому електроді і схему терморегулювання, зв'язану із термодатчиком, розміщеним на гарячому електроді на холодному електроді встановлено додатковий нагрівник, а два автономних тиристорних терморегулятори під'єднані до нагрівників холодного і гарячого електродів з можливістю регулювання температури нагріву холодного і гарячого електродів із точністю до 0,05°С. Разом із тим використання односторонньо розміщених порожніх електродів заповнених термостатуючою рідиною, наприклад, трансформаторним маслом із фіксованою відстанню між ними забезпечує вимірювання термо-ЕРС на очищеній поверхні зразків в ідентичних умовах незалежно від їх форми і геометричних розмірів. Холодний і гарячий електроди мають наконечники із металу або сплаву із підвищеною тепло- і електропровідністю, суттєвим значенням термо-ЕРС по відношенню до проби і позбавленого корозії. Створенню однакових умов випробовування сприяє реверсійне переміщення електродів відносно виробу, який знаходиться на пружній основі амортизуючого столика і системи постійного механічного навантаження. На Фіг. зображено схему запропонованого пристрою. Термоелектричний пристрій для контролю металів і сплавів, наприклад вмісту вуглецю в сталях і чавунах, має більш нагріваємий гарячий елект Комп’ютерна в ерстка В. Мацело 4 род 1 і менш нагріваємий холодний електрод 2 із наконечниками 3 і 4, нагрівники 5 і 6, джерело живлення 7 і 8, тиристорні терморегулятори 9 і 10, термоопори 11 і 12, реверсійний механізм 13, систему постійного механічного навантаження 14, амортизуючого столика 15, регіструючого приладу 16, термопар 17 і 18, приладу контролю 19, перемикача 20. Пристрій працює наступним чином. Досліджуваний виріб (зразок) встановлюється на пружну основу амортизуючого столика 15, включаються джерела живлення 7 і 8 тиристорних терморегуляторів 9 і 10 і нагрівних електродів 5 і 6, за допомогою реверсійного механізму 13 опускають термоелектроди до виробу (зразка) до моменту спрацьовування системи постійного механічного навантаження 14, використовуючи прилад контролю готовності пристрою 19 за допомогою перемикача 20 і термопар 17 і 18 перевіряють вихід на нормальний режим роботи. Термоопори 11 і 12 з терморегуляторами 9 і 10 підтримують чітко визначений постійний градієнт температури, причому за попередньо вибраними умовами температура холодного і гарячого електродів наперед визначена. За показами регіструючо го приладу 16 знімається відлік термо-ЕРС. В такий спосіб стає можливим прецезійне і експресне проведення аналізу або контролю виробу (зразка) довільних геометричних розмірів і форми на вміст легуючи х елементів, наприклад вуглецю чи кремнію, в сталях і чавунах та виробах із них, за попередньо проведеною калібровкою. Використання приладу для проведення прецезійного експрес-аналізу методом термо-ЕРС приводи ть до значної економії енергетичних та матеріальних витрат і стосується розробки та впровадження у вир о бни цтво ре сур соз б ер і га ючо го о бла дн ан ня . Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
