Пристрій для термоелектричного контролю металів та сплавів

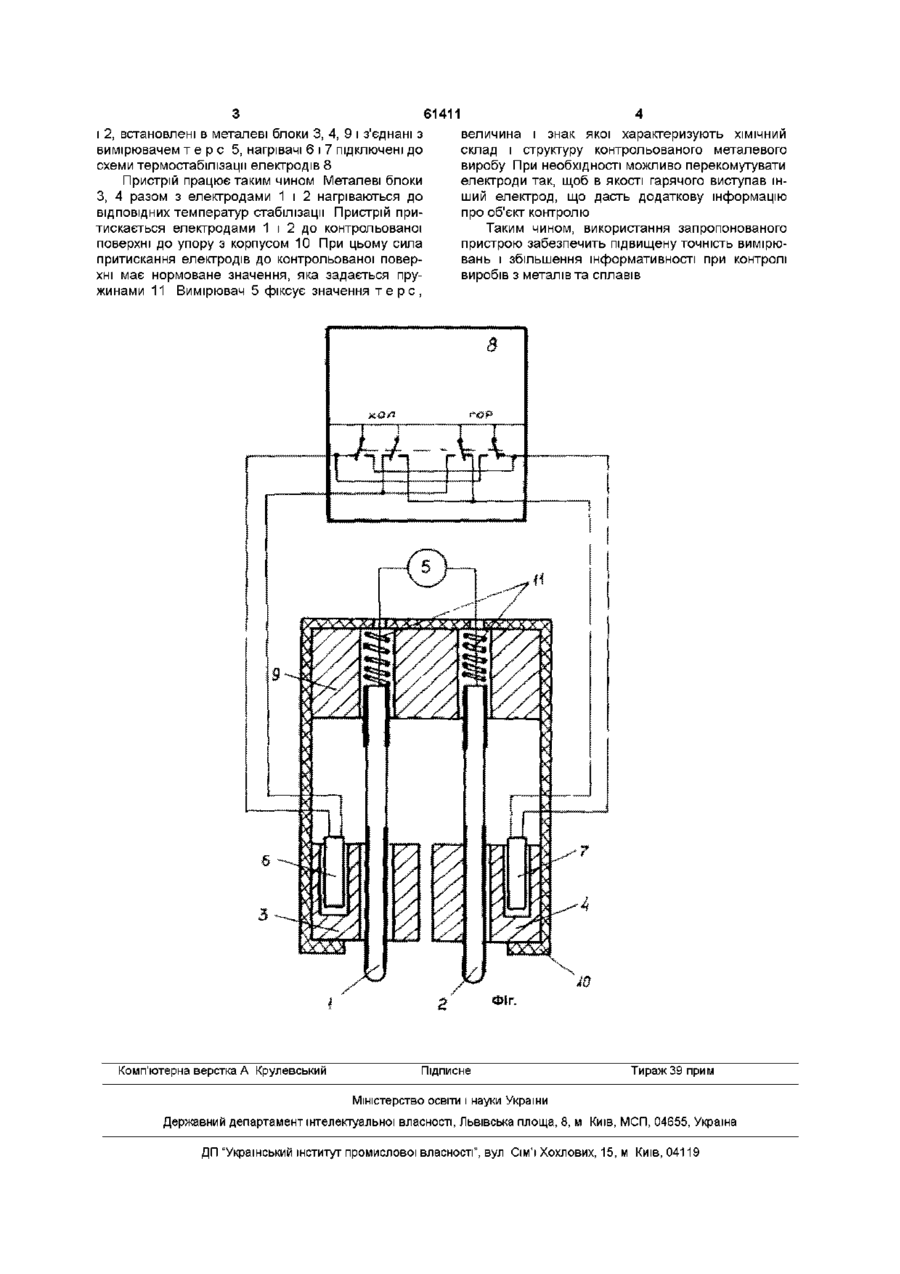

Пристрій для термоелектричного контролю металів і сплавів, що містить два електроди, вимірювач термоелектрорушійної сили, два нагрівачі і схему термостабілізацм елекродів, який відрізняється тим, що як нагрівачі використані напівпровідникові кремнієві діоди, які одночасно виконують функцію перетворювачів температури електродів, а схема термостабілізацм електродів додатково містить елемент комутації нагрівачів електродів електродів, згідно з винаходом, в якості нагрівачів використані напівпровідникові кремнієві діоди, які одночасно виконують функцію перетворювачів температури, а схема термостабілізацм електродів додатково містить елемент комутації нагрівачів електродів Поставлена ціль досягається введенням стабілізації температури обох електродів «Холодний» електрод має температуру стабілізації на 1015°С вище температури зовнішнього середовища, а гарячий на 50°С вище температури «холодного» При цьому, використання в якості нагрівача напівпровідникових кремнієвих ДІОДІВ у прямому включенні, а падіння напруги на них, яке, як відомо, пропорційне температурі діоду, як сигналу від перетворювача температури, дало можливість одержати значно ЯКІСНІШІ показники стабілізації температури електродів, які недосяжні при класичній схемі нагрівальний елемент - термопара Крім того, завдяки підвищенню температури «холодного» електроду зменшується похибка пристрою від коливань тих параметрів контрольованих зразків (наприклад, теплопровідність), які впливають на температуру контакту гарячий електрод-зразок Зменшення похибки обумовлене тим, що зміни температури відбудуться в контактах обох електродів і їх вплив на значення термоелектрорушійної сили значною мірою взаємно компенсується Крім того, здатність нагрівання обох електродів дає можливість з допомогою простого комутування вибирати в якості гарячого електрода будьякий з них, що при правильному підборі матеріалів електродів значно збільшує інформативність пристрою На кресленні (фіг) зображена схема запропонованого пристрою Пристрій включає електроди 1 (О 61411 і 2, встановлені в металеві блоки 3, 4, 9 і з'єднані з вимірювачем т є р с 5, нагрівачі 6 і 7 підключені до схеми термостабілізацм електродів 8 Пристрій працює таким чином Металеві блоки З, 4 разом з електродами 1 і 2 нагріваються до ВІДПОВІДНИХ температур стабілізації Пристрій притискається електродами 1 і 2 до контрольованої поверхні до упору з корпусом 10 При цьому сила притискання електродів до контрольованої поверхні має нормоване значення, яка задається пружинами 11 Вимірювач 5 фіксує значення т є р с , величина і знак якої характеризують ХІМІЧНИЙ склад і структуру контрольованого металевого виробу При необхідності можливо пере комутувати електроди так, щоб в якості гарячого виступав інший електрод, що дасть додаткову інформацію про об'єкт контролю Таким чином, використання запропонованого пристрою забезпечить підвищену точність вимірювань і збільшення інформативності при контролі виробів з металів та сплавів Фіг. Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
