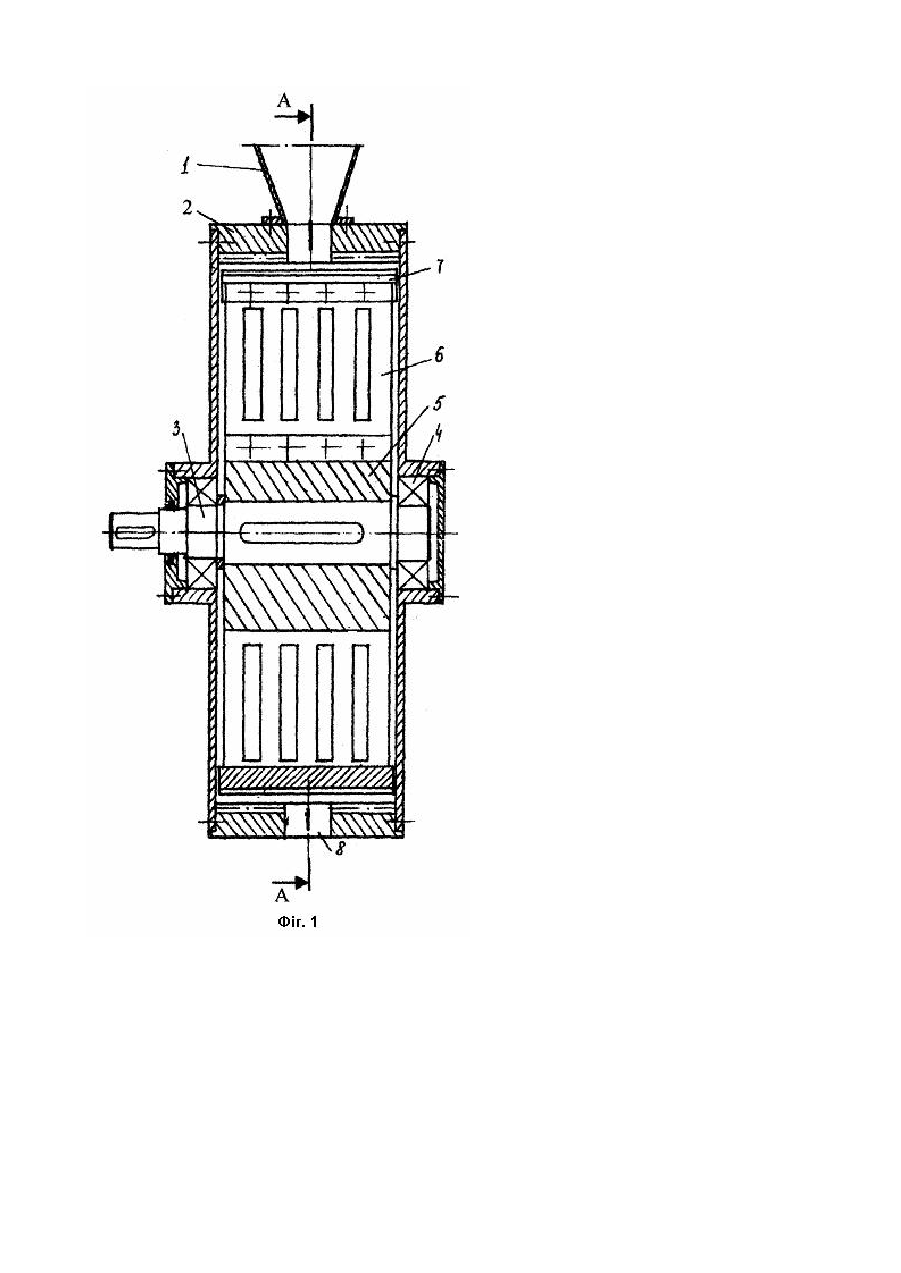

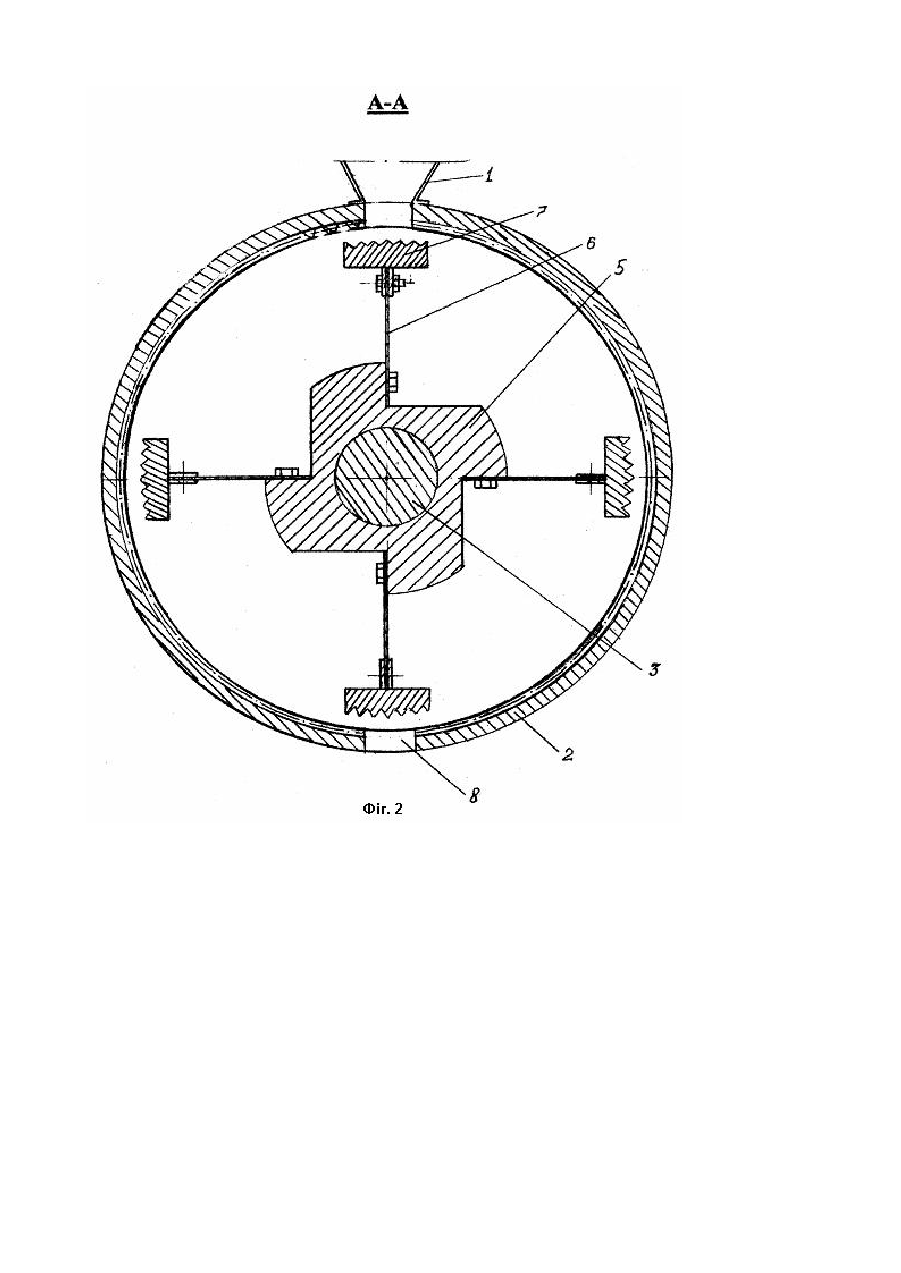

Подрібнювач

Винахід відноситься до подрібнювальних пристроїв і може використовуватись для подрібнення зернових культур та інших сипких матеріалів. Відомий пристрій подрібнення для переробки сільськогосподарських продуктів, що включає корпус, ротор з молотками, насаджений на вал, завантажувальний бункер і розвантажувальний патрубок. Сирівцевий матеріал подрібнюється під дією прямих ударів ротора, що обертається, і відбитим ударом корпуса [Пилипенко А.Н., Тимаковский А.В. Механизация переработки и приготовления кормов в личных подсобных хозяйствах. - М.: Росагропромиздат, 1989]. Найбільш близьким до запропонованого є подрібнювач з корпусом і трапецієвидними зубцями на внутрішній поверхні, двома дисками, розміщеними на валу, і робочими органами у вигляді зігнутих пластин, які кріпляться рівномірно на периферії дисків [А.С. СССР, №1729574, МПК В02С7/13, 1992 р.]. В даному пристрої робочі органи закріплені жорстко, внаслідок чого в робочій зоні подрібнювача утворюється рухомий, неоднорідний по товщині повітряно-сировинний шар, в якому грубілі частинки розміщені ближче до внутрішньої поверхні корпуса, дрібніші ближче до центру, тобто в зоні руху робочих органів, що приводить до надмірного подрібнення дрібних частинок та недостатнього подрібнення грубих, і, в кінцевому результаті, до неоднорідності гранулометричного складу вихідного продукту. В основу винаходу поставлене завдання створення такого подрібнювана, в якому пружне кріплення робочих органів забезпечить більшу рівномірність гранулометричного складу готового продукту. Поставлене завдання вирішується тим, що у подрібнювача, який містить корпус з трапецієвидними зубцями на внутрішній поверхні, вал та робочі органи у вигляді зігнути х пластин, з'єднаних дисками та розташованих рівномірно по колу, згідно з винаходом, робочі органи закріплені на пружних елементах, виконаних у вигляді гребінчастої пластини, яка з'єднана з маточиною, що закріплена на валу. Пружне кріплення робочих органів сприяє додатковому переміщенню у р ухомому повітряно-сировинному шарі. Винахід пояснюється кресленнями: на фіг.1- загальний вигляд подрібнювача; на фіг.2 - розріз А-А на фіг.1. Подрібнювач складається з завантажувального бункера 1, циліндричного корпуса 2, вала 3 на підшипникових опорах 4. На валу закріплена маточина 5, до якої прикріплені пружні елементи 6, на кінцях яких знаходяться робочі органи 7 у вигляді пластин, зігнутих по радіусу внутрішньої поверхні корпуса, в нижній частині якого знаходиться вивантажувальний патрубок 8. Працює подрібнювач таким чином. Вал 3 з маточиною 5, пружними елементами 6 і робочими органами 7 приводиться в обертальний рух від електродвигуна (на фіг.1 не вказаний). Матеріал, призначений для подрібнення, через завантажувальний патрубок 1 потрапляє в порожнину подрібнювача. За рахунок відцентрових сил, що створюються робочими органами 7, частинки матеріалу утворюють рухомий повітряно-сировинний шар поблизу внутрішньої поверхні корпуса 2. Подрібнення відбувається шляхом взаємодії матеріалу з робочими органами 7 та внутрішньою поверхнею корпуса 2. Внаслідок пружного кріплення робочих органів 7 до вала 3 подрібнювача та неоднорідності повітряно-сировинного шару відбуваються коливання робочих органів 7, які приводять до перемішування подрібнюючого матеріалу, що відводиться через вивантажувальний патрубок 8. Таким чином, пружне кріплення робочих органів уможливлює покращання однорідності гранулометричного складу продукту подрібнення.
