Відцентровий млин

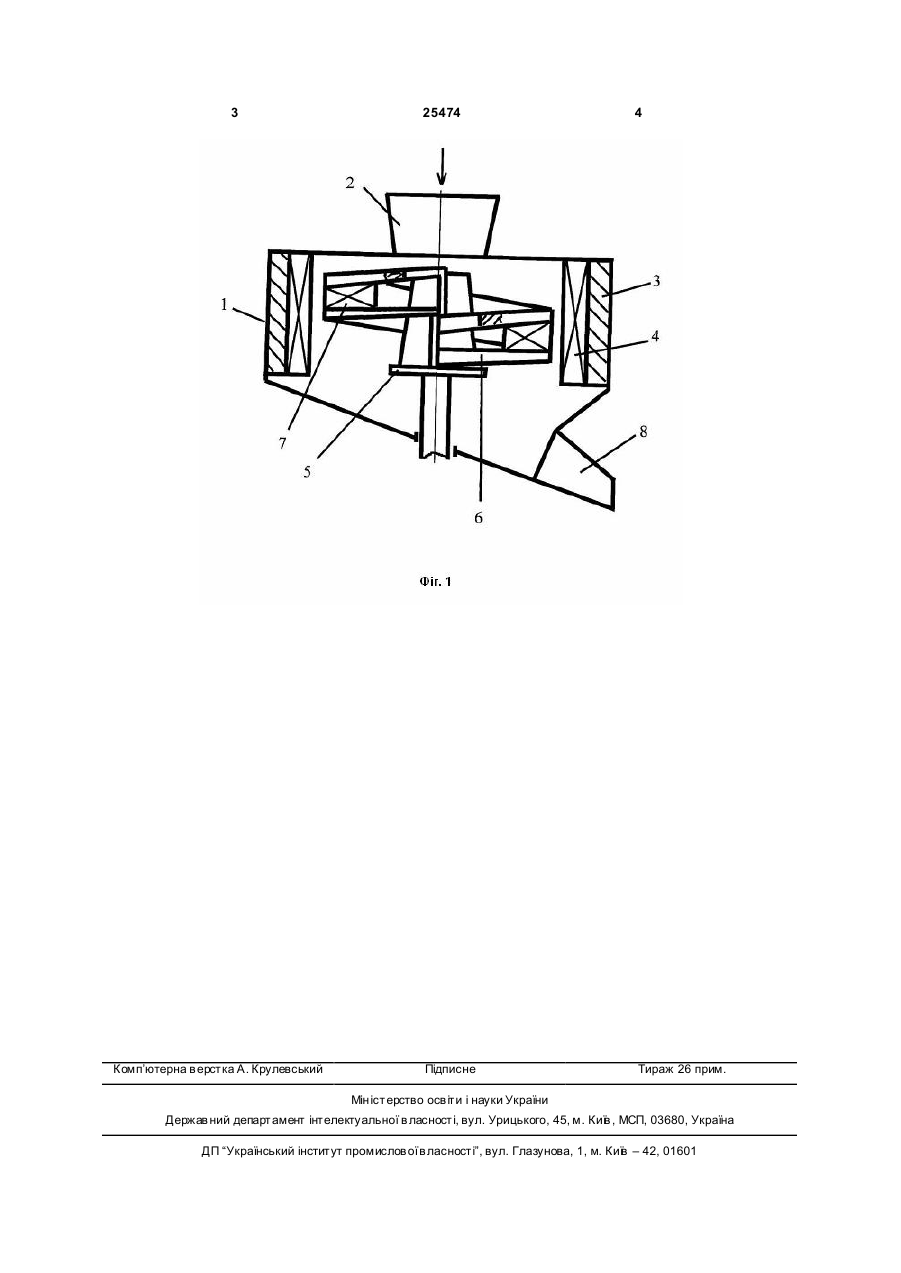

Відцентровий млин, що містить корпус та ротор з розгінним каналом, який відрізняється тим, що ротор виконаний у вигляді витка вертикальної спіралі, а його переріз збільшується знизу вгор у. (13) 25474 (11) жувальний пристрій 8. Млин працює таким чином. Матеріал подається у завантажувальний отвір 2 корпусу 1 та крізь нього попадає на ротор 5, що обертається та рухається по поверхні вертикальної спіралі 6 вгору, перерозподіляючись у роторі 5. Підхоплений лопатями 7 матеріал викидається з ротора 5, при цьому здійснюється його руйнування шляхом удар у об плити 4 відбійного кільця 3. По мірі піднімання матеріалу вгору по поверхні спіралі 6 ротора 5 перетин його збільшується за рахунок чого більш великі шматки матеріалу, що володіють значною інерцією, опиняються в верхній частині млину, а менші за розмірами шматки - викидаються в нижній та середній частині ротору 5. Цьому сприяє збільшення перетину спіралі ротора 5. Таким чином відбувається перерозподіл матеріалу всередині ротору 5, що дозволяє шматкам різної величини здрібнюватися незалежно один від одного, що зменшує вірогідність демпфування удару та підвищує якість готового продукту. Здрібнений продукт виводиться з млину крізь розвантажувальний пристрій 8. Запропонований відцентровий млин дозволяє підвищити якість готового продукту за рахунок зменшення величини його частинок. UA Корисна модель відноситься до техніки, що використовується для здрібнення сипких твердих матеріалів. Є відомим відцентровий млин, що вміщує корпус з відбійним кільцем, завантажувальний і розвантажувальний отвори та ротор з лопатями [А.с. СССР №1827286, В02С 13/14, Б.И. №26, 1993p.]. Недоліком цього млину є знижена якість готового продукту у зв'язку з його підвищеними розмірами. Технічним завданням корисної моделі є удосконалення відцентрового млину, в якому за рахунок нового виконання ротору досягається більша якість готового продукту, за рахунок зменшення розмірів його частинок. Поставлене завдання досягається тим, що в відцентровому млині, який містить корпус та ротор згідно з корисною моделлю, ротор виконаний у вигляді витку вертикальної спіралі, а його перетин збільшується знизу вгору. На Фіг.1 схематично зображено відцентровий млин. Відцентровий млин містить корпус 1 з завантажувальним отвором 2, на якому розміщене кільце 3 з відбивними плитами 4 та ротор 5 у вигляді вітку вертикального шнеку 6 з лопатями 7. Для виведення готового продукту млин має розванта U ТЕХНІЧНИЙ (19) (21) u200703571 (22) 02.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Левченко Едуард Петрович (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ 2 3 Комп’ютерна в ерстка А. Крулевський 25474 4 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
