Вакуумна панель

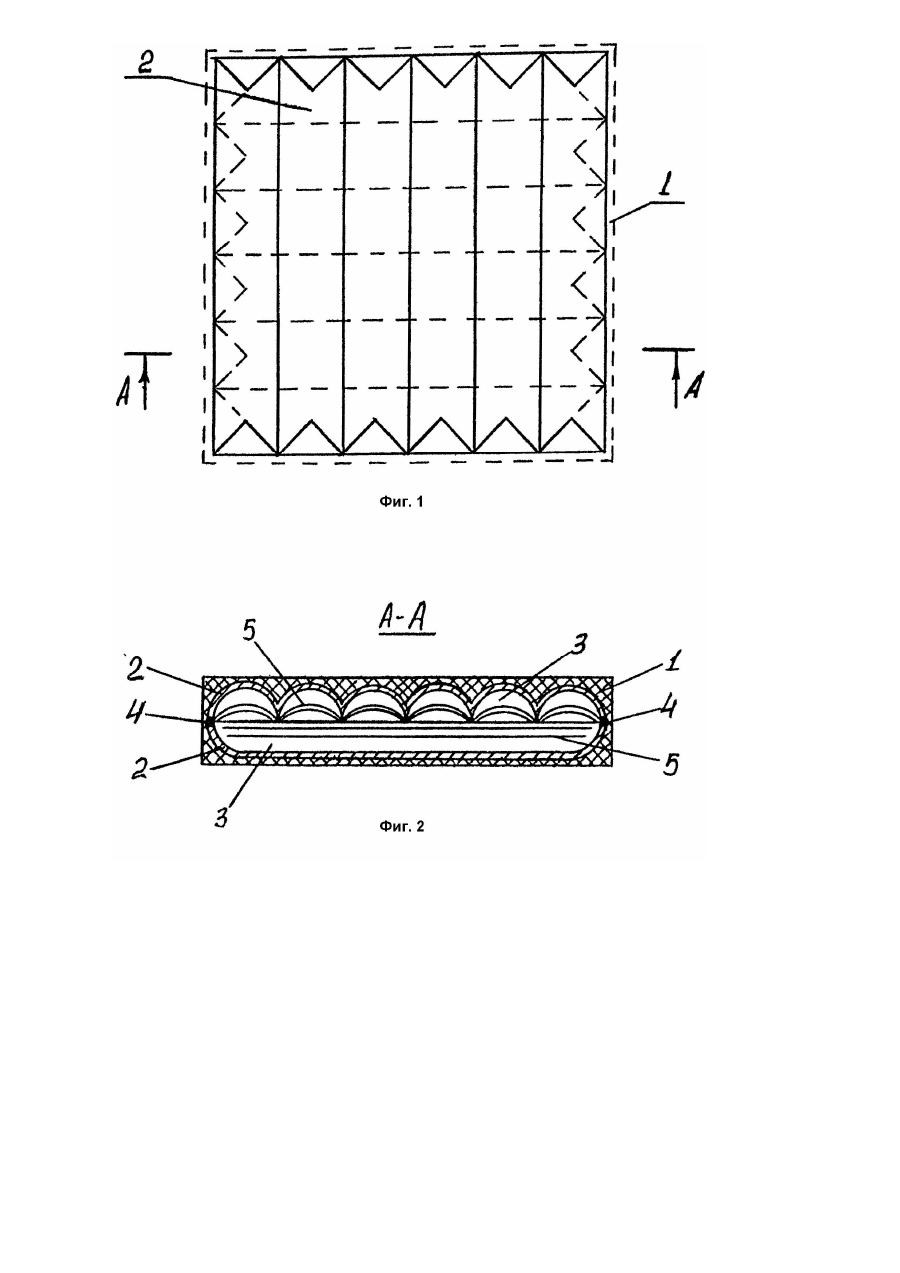

Изобретение относится к изделиям, использующимся в теплотехнических и криогенных аппаратах, холодильных установках, а также может быть использовано в строительном и машиностроительном производстве для увеличения термического сопротивления ограничивающих конструкций. Известна панель покрытий, содержащая стальные или алюминиевые профилированные настилы (Повышение теплотехнических качеств полносборных жилых зданий / Э.М. Аревич,Н.М. Вавуло. - М.: Стройиздат, 1985. - 146, рис.41). Недостатком такой панели является сравнительно большой вес и высокая теплопередача. Наиболее близкой по технической сущности к заявляемому объекту является профильная строительная конструкция, имеющая вид пакета и содержит два профилированных листа, которые в плане подобны по конфигурации и размеру и выполнены из металла, стекла и другого материала. Профильные углубления выполнены в виде продольных волнообразных гофр и замкнуты по периметру. Листы внутренними сторонами сложены друг с другом и по периметру герметично скреплены. В полостях, образованных услублениями на листах, создан глубокий вакуум (Заявка ФРГ №2661977 от 09.04.96). Недостатком такой конструкции является отсутствие на внешней поверхности листов конструкции противоударного покрытия, что приводит к низкой противоударной стойкости конструкции, особенно при изготовлении ее из тонких листов. Вторым недостатком такой конструкции является отсутствие термоизоляционного покрытия на внешней поверхности листов конструкции, особенно по периметру, где листы, герметично соединены по всему параметру и между ними существует полный тепловой контакт. Третьим недостатком конструкции является отсутствие теплоотражающих экранов и поверхностей внутри полостей между листами конструкции. Последние два недостатка значительно снижают термическое сопротивление конструкции. В основу изобретения поставлена задача создания вакуумной панели в которой, благодаря изменению ее конструкции, а именно покрытие наружной поверхности профилированных листов панели защитным, прозрачным или непрозрачным, слоем требуемой толщины и формы, из материала с высоким термическим сопротивлением и хорошо амортизирующего и поглощающего удары обеспечивает повышение противоударной стойкости и существенно снижение теплопередачи по периметру панели. Кроме того, выполнение внутренних поверхностей профилированных листов панели зеркальными и установка внутри полостей между листами теплоотражающих экранов обеспечивает повышение термического сопротивления панели. Поставленная задача решается тем, что в вакуумной панели, содержащей профилированные листы, герметично скрепленные по периметру, с профильными углублениями в виде продольных волнообразных гофр сориентированных взаимно перпендикулярно, а в полостях между листами создан глубокий вакуум (согласно изобретению) наружные поверхности профилированных листов покрыты защитным, прозрачным или непрозрачным, слоем из материала с противоударными и термоизоляционными свойствами. Внутренние поверхности профилированных листов выполнены зеркальными и в полостях между профилированными листами установлены теплоотражающие экраны. Нанесение на наружную поверхность панели защитного слоя (в т.ч. прозрачного) при изготовлении ее из тонких листов стекла (или металла) существенно повысит противоударную стойкость и понизит теплоотдачу панели. При этом защитный слой может иметь требуемую толщину и форму. В качестве материала для защитного слоя могут быть использованы пенопласт, пеностекло, пластмасса, резина, микропористая резина и другие материалы, имеющие высокое термическое сопротивление и хорошо амортизирующие и поглощающие удары. Применяя соответствующие технологию и материалы панель может быть выполнена требуемой формы. Зеркальная внутренняя поверхность листов панели, наружный (особенно на периферии) термоизоляционный слой и теплоотражающие экраны существенно повысят термическое сопротивление панели. Экраны могут быть выполнены из фольги или металлизированной пленки и т.п. Изобретение поясняется чертежами, где на фиг.1 изображена вакуумная панель, в плане (контуры защитного покрытия показаны пунктирной линией); на фиг.2 - разрез А - А на фиг.1. Вакуумная панель содержит защитное покрытие 1, профилированные листы 2, с зеркальным покрытием, на которых выполнены в виде продольных волнообразных гофр профильные углубления 3. Листы сложены внутренними сторонами и по периметру скреплены герметичным швом 4. В полостях 3, образованных профильными углублениями создан глубокий вакуум и размещены теплоотражающие экраны 5. Вакуумная панель функционирует следующим образом. Защитное покрытие, которое может быть прозрачным или непрозрачным и иметь любую толщину и конфигурацию, повышает противоударную стойкость: панели при изготовлении ее из тонких листов стекла или металла, а также существенно снижает теплопередачу и может служить крепежным элементом. Защитное покрытие можно наносить методом напыления. Зеркальная поверхность листов панели и теплоотражающие экраны препятствуя теплопередаче излучением существенно повышают термическое сопротивление панели. Благодаря противоударному и термозащитному покрытию панель может нормально функционировать при изготовлении ее из листов толщиной в десятые и даже сотые доли миллиметра, что позволит использовать вакуумную панель в летательных аппаратах.
