Панель

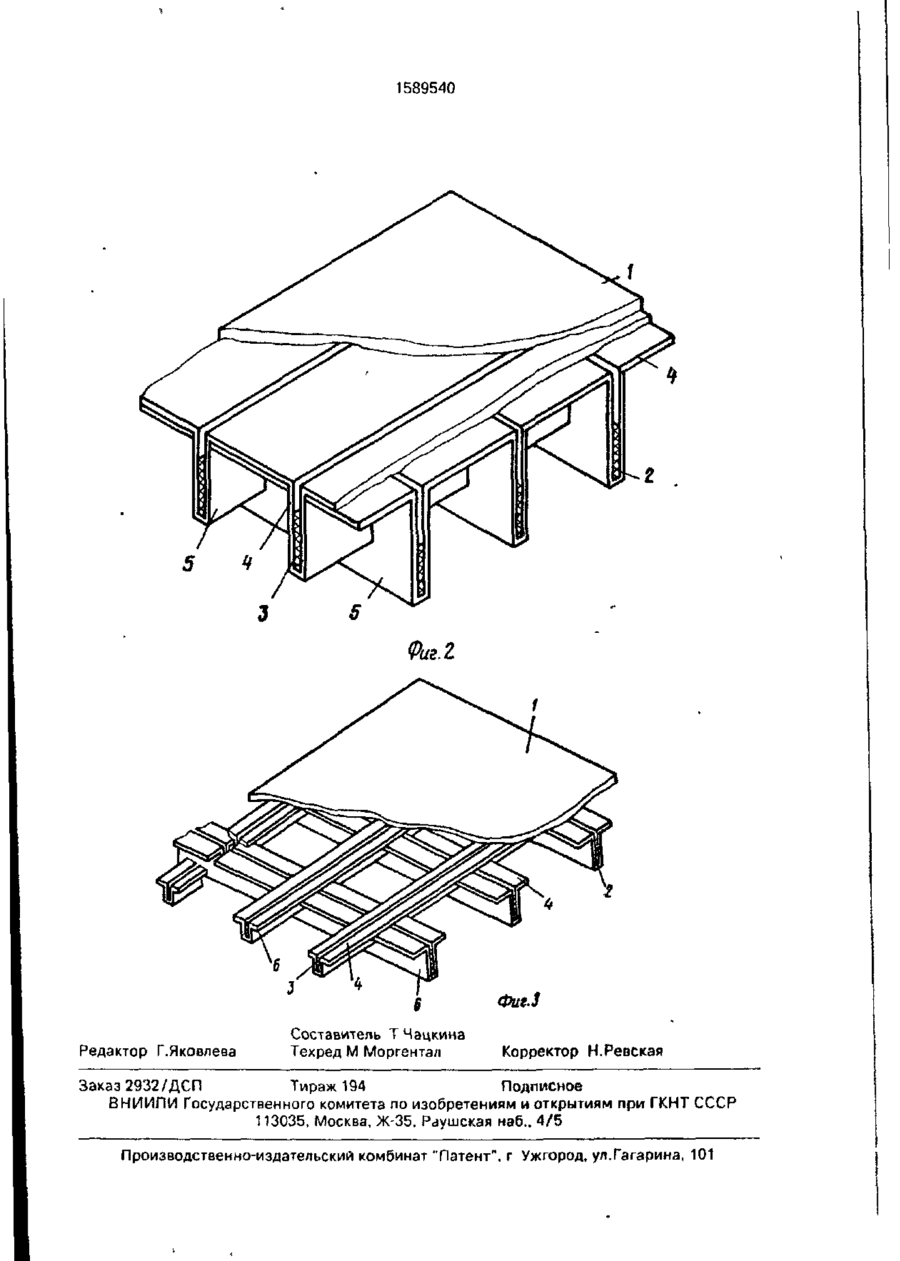

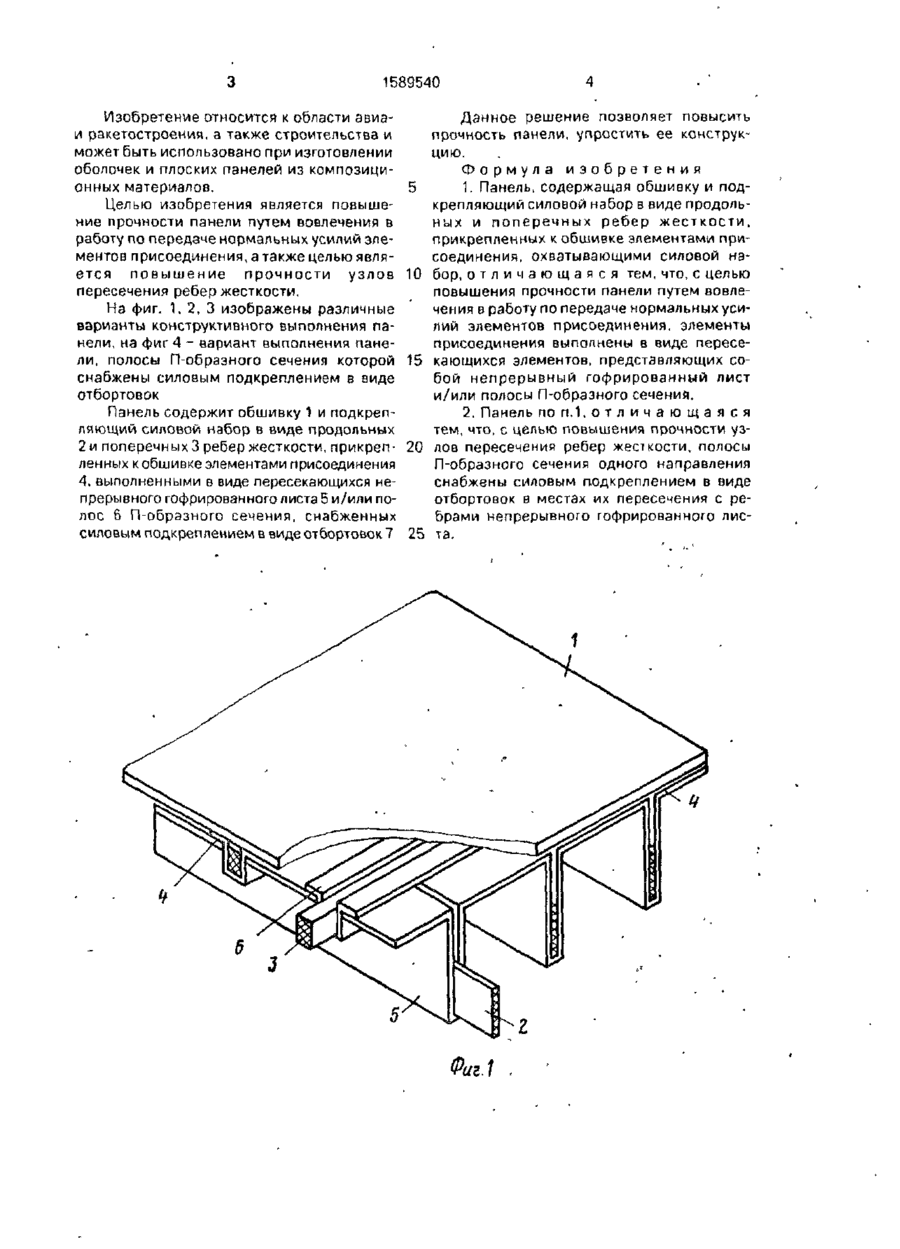

Изобретение относится к области авиаи ракетостроения, а также строительства и может быть использовано при изготовлении L оболочек и плоских панелей из композиционных материалов. Целью изобретения является повышение прочности панели путем вовлечения в работу по передаче нормальных усилий элементов присоединения, а также целью является повышение прочности узлов пересечения ребер жесткости. Панель содержит обшивку 1 и подкрепляющий силовой набор в виде продольных 2 и поперечных 3 ребер жесткости, прикрепленных к обшивке элементами присоединения 4, выполненными в виде пересекающихся непрерывного гофрированного листа 5 и/или полос П-образного сечения 6, снабженных силовым подкреплением в виде отбортовок 7. 1 з.п.ф-лы, 4 ил. СЛ 00 32-90 1589540 Изобретение относится к области авиаи ракетостроения, а также строительства и может быть использовано при изготовлении оболочек и плоских панелей из композиционных материалов. 5 Целью изобретения является повышение прочности панели путем вовлечения в работу по передаче нормальных усилий элементов присоединения, а также целью является повышение прочности узлов 10 пересечения ребер жесткости. На фиг. 1, 2, 3 изображены различные варианты конструктивного выполнения панели, на фиг 4 - вариант выполнения панели, полосы П-образного сечения которой 15 снабжены силовым подкреплением в виде отбортовок Панель содержит обшивку 1 и подкрепляющий силовой набор в виде продольных 2 и поперечных 3 ребер жесткости, прикреп- 20 ленных к обшивке элементами присоединения 4, выполненными в виде пересекающихся непрерывного гофрированного листа 5 и/или полос 6 П-образного сечения, снабженных силовым подкреплением в виде отбортовок 7 25 Данное решение позволяет повысить прочность панели, упростить ее конструкцию. Формула изобретения 1. Панель, содержащая обшивку и подкрепляющий силовой набор в виде продольных и поперечных ребер жесткости, прикрепленных к обшивке элементами присоединения, охватывающими силовой набор, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности панели путем вовлечения в работу по передаче нормальных усилий элементов присоединения, элементы присоединения выполнены в виде пересекающихся элементов, представляющих собой непрерывный гофрированный лист и/или полосы П-образного сечения. 2. Панель по п.1, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности узлов пересечения ребер жесткости, полосы П-образного сечения одного направления снабжены силовым подкреплением в виде отбортовок в местах их пересечения с ребрами непрерывного гофрированного листа. Фиг.1 . 1589540 Фиг! Фиг.З Редактор Г.Яковлева Составитель Т Чацкина Техред М Моргентал Корректор Н.Ревская Заказ 2932/ДСП Тираж 194 Подписное ВНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г Ужгород. ул.Гагарина, 101
