Формула / Реферат

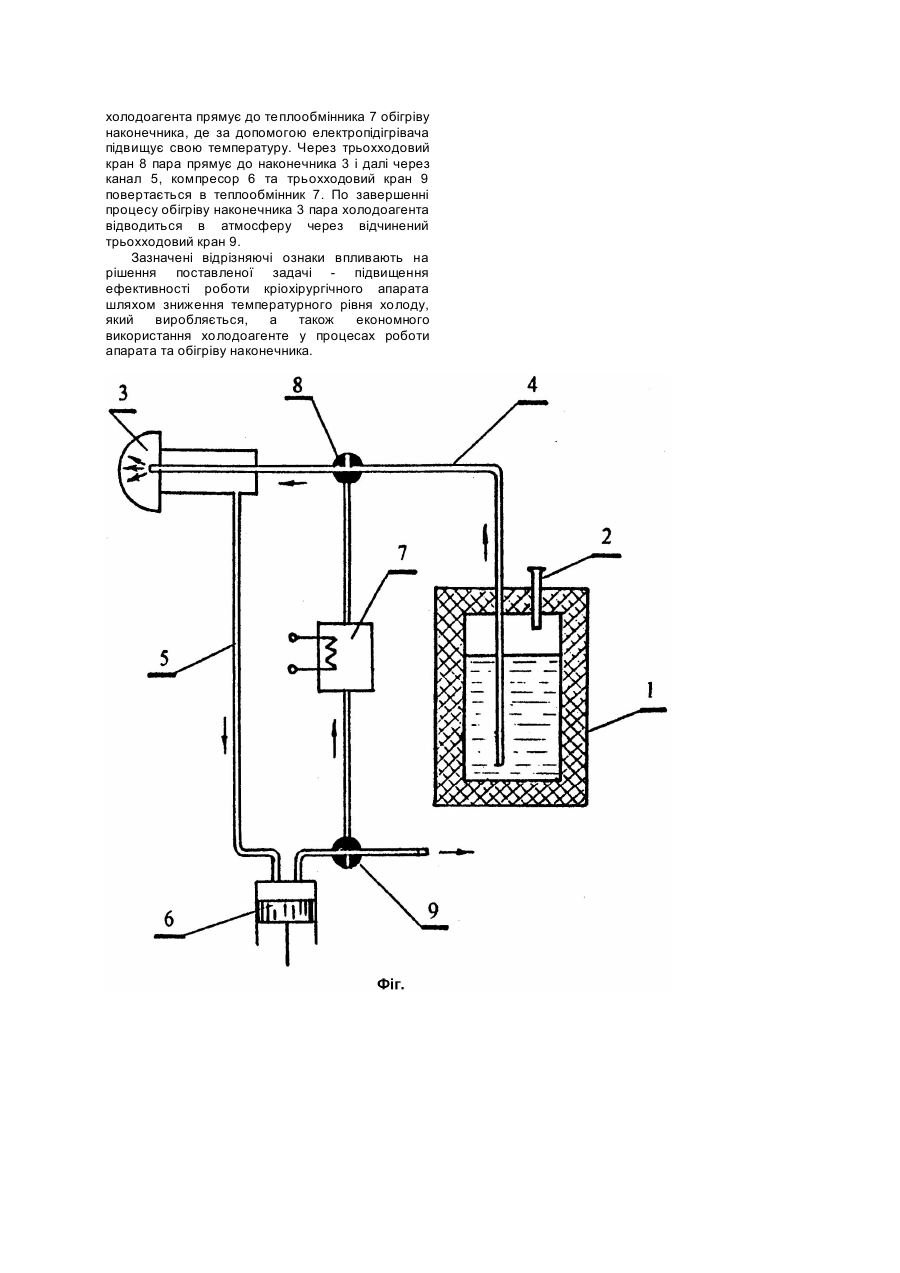

1. Кріохірургічний апарат, який містить теплоізольовану посудину, заправну горловину для рідкого холодоагента, наконечник, канали для підведення та відведення холодоагента, теплообмінник для обігріву наконечника, який відрізняється тим, що апарат оснащений компресором, який приєднаний усмоктувальною лінією до каналу для відведення холодоагента, а нагнітальною - до атмосфери.

2. Апарат за п.1, який відрізняється тим, що теплообмінник для обігріву наконечника приєднаний за допомогою трьохходових кранів до каналу для підведення холодоагента та нагнітальної лінії компресора.

Текст

Винахід стосується медичної техніки та призначений для використання у онкології, гінекології, оториноларингології, дерматології, проктології і стоматології. Винахід дозволяє підвищити ефективність роботи кріохірургічного апарата за рахунок економії витрати холодоагента при підтриманні необхідного температурного рівня холоду, який виробляється, економії витрат холодоагента як під час роботи апарату, так і з метою відігріву наконечника. Відома достатня кількість кріохірургічних апаратів для локального заморожування тканин, які містять теплоізольовану посудину, заправну горловину для рідкого холодоагента, наконечник, казали для підведення та відведення холодоагента, теплообмінник для обігріву наконечника. Один з таких апаратів, який є найбільш близьким до винаходу за суттю, прийнято авторами за прототип (Авт. св. СССР №827052, кл. A61B17/36, опубл. 07.05.81, Бюл. №17). Недоліками описаних апаратів, у тому числі і прототипа є те, що їх робота можлива тільки за рахунок надмірного тиску, який утворюється у теплоізольованій посудині за рахунок теплоприлливів з навколишнього середовища. З цієї причини температура кипіння рідини холодоагента значно підвищується, що звужує галузь використання кріомедицини. іншим значним недоліком є те, що отогрів наконечника відбувається за рахунок недоцільної втрати частини рідини холодоагента, який з метою нагріву пропускають через обігрівачі (електрообігрівачі або обігрівачі, що працюють на акумуляторах тепла), де він спочатку кипить, а потім перегрівається до необхідної температури. Будь які удосконалення, як! були введені різними авторами у кріохірургічні апарати ускладнювали їхні конструкції, та як наслідок, підвищували вагу. Необхідно відмітити, що кріохірургічний апарат є лише інструментом у руках хірурга; і будь-яке підвищення ваги апарату або збільшення його габаритів, необхідність контролювати його роботу або переключати режими роботи відволікають лікаря від кваліфікованих дій. Технічна задача, на рішення якої спрямовано винахід, є поширення галузі використання кріохірургічних апаратів за рахунок значного зниження температури кипіння холодоагенте, а також економії холодоагента шляхом використання для відігріву наконечника вже відпрацьованої пари. Це досягається тим, що апарат оснащений компресором, який приєднаний усмоктувальною лінією до каналу для виведення холодоагента, а нагнітальною - до атмосфери, та теплообмінником для обігріву наконечника, приєднаним за допомогою трьохходових кранів до каналу для підведення холодоагента і нагнітальної лінії компресора. За теперішнього часу кріомедицина є ефективним, а у деяких випадках майже єдиним засобом проведення лікування (гінекології, отоларингології, дерматології і т.д.). Успішне проведення операції можливе лише при надійній та ефективній роботі кріомедичного обладнання. Нині більшість кріохірургічних апаратів є ручними, хірург підчас проведення операції тримає в руках весь апарат. Кріохірургічні операції не відносяться до реанімаційних, тому проводяться тільки лікарями високої кваліфікації у спеціалізованих клініках. Очевидно, що можливість створення стаціонарних кріохірургічних апаратів, у яких канали для підведення та відведення холодоагента є гнучкими з'єднаннями, значно спрощує роботу хірурга, звільнює його від маніпуляцій з важким та габаритним апаратом у безпосередній близькості від операційного простору. Крім того, при роботі зі стаціонарним апаратом хірург не обмежений малим часом роботи апарата, який визначається об'ємом одноразової заправки рідиною холодоагента теплоізольованої посудини. Винахід дозволить підвищити ефективність роботи кріохірургічного апарата за рахунок використання у схемі кріохірургічного апарата компресора, який дозволяє значно знизити температуру на робочій поверхні наконечника. Необхідно відмітити, що температури у діапазоні 200 - 210°C є згубними для ракових кліток. Крім того, використання компресора у сполученні з теплообмінником дозволить використати вже відпрацьовану пару холодоагента, що призведе до не тільки значної економії дорогого холодоагента, але й до економії енергії на нагрівання пари холодоагенту для відігріву (на відміну від вже працюючих апаратів, де для отримання теплової пари холодоагента у грілці агент спочатку повинен закипіти, а після цього перегрітися). На кресленні (фіг.) зображено кріохірургічний апарат. Він містить: теплоізольовану посудину 1, заправну горловину 2 для рідкого холодоагента, наконечник 3, канал 4 для підведення холодоагента, канал 5 для відведення холодоагента, компресор 6, теплообмінник 7 для обігріву наконечника, трьохходові крани 8 і 9. Ці елементи з'єднані в апараті таким чином. У верхній частині теплоізольованої посудини 1 розташована заправна горловина 2 для рідкого холодоагента. Канал 4 для підведення холодоагента з'єднує теплоізольовану посудину 1 з наконечником 3. Канал 5 для відведення холодоагента з'єднує наконечник 3 з усмоктувальною лінією компресора 6. Теплообмінник 7 обогріву наконечника приєднаний до каналу 4 для підведення холодоагента за допомогою трьохходового крана 8, а до нагнітальної лінії компресора 6 - трьохходовим краном 9. Апарат працює таким чином. Через заправну горловину 2 для рідкого холодоагента в теплоізольовану посудину 1 вливають рідкий холодоагент. Після пуску компресора 6 за рахунок створеного в системі кріоапарату розрядження рідина холодоагента по каналу 4 для підведення холодоагента надходить у наконечник 3, де кипить при зниженому тиску, створюючи холодильний ефект. Пара холодоагента, яка утворилася при кипінні в наконечнику 3 через канал 5 для відведення холодоагента прямує в компресор 6, де стискається до тиску, який на небагато вищий за атмосферний, та після викидається у атмосферу. В процесі відігріву наконечника за допомогою трьохходового крану 8 подання рідкого холодоагента у наконечник 3 припиняється. Одночасно за допомогою закриття трьохходового крана 9 припиняється вихід пари холодоагента в атмосферу. Стиснута в компресорі 6 пара холодоагента прямує до теплообмінника 7 обігріву наконечника, де за допомогою електропідігрівача підвищує свою температуру. Через трьохходовий кран 8 пара прямує до наконечника 3 і далі через канал 5, компресор 6 та трьохходовий кран 9 повертається в теплообмінник 7. По завершенні процесу обігріву наконечника 3 пара холодоагента відводиться в атмосферу через відчинений трьохходовий кран 9. Зазначені відрізняючі ознаки впливають на рішення поставленої задачі - підвищення ефективності роботи кріохірургічного апарата шляхом зниження температурного рівня холоду, який виробляється, а також економного використання холодоагенте у процесах роботи апарата та обігріву наконечника.

Дивитися

Додаткова інформація

Автори англійською

Lobenko Anatolii Oleksandrovych, Vlasov Volodymyr Ivanovych, Moroziuk Tetiana Vladylenivna, Shpak Volodymyr Yakovych

Автори російською

Лобенко Анатолий Александрович, Власов Владимир Иванович, Морозюк Татьяна Владиленовна, Шпак Владимир Яковлевич

МПК / Мітки

МПК: A61B 18/00

Мітки: апарат, криохірургічний
