Криохірургічний апарат

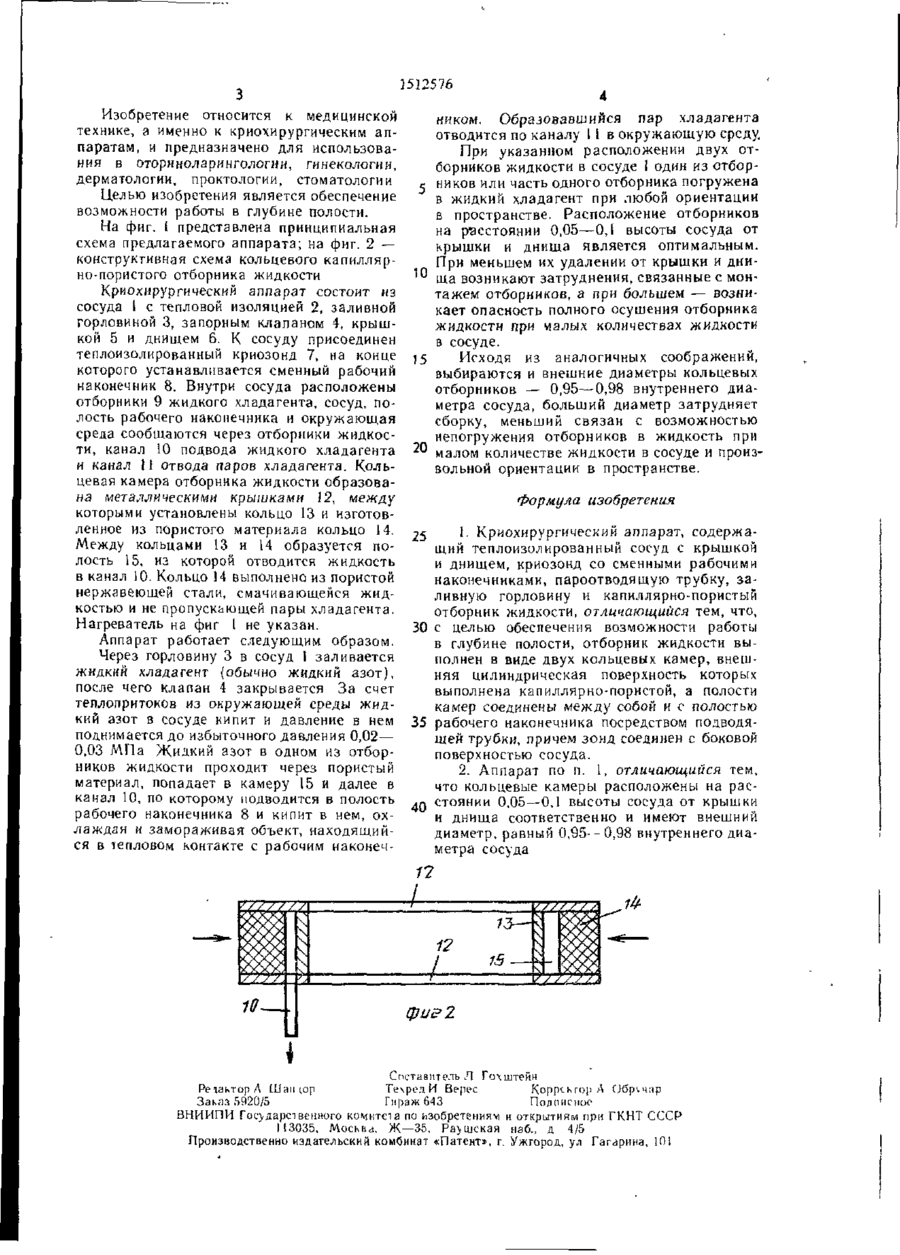

Изобретение относится к медицинской технике, а именно к криохируріическим аппаратам, и предназначено для использования в оториноларингологии, гинекологии, дерматологии, проктологии, стоматологии Цель изобретения — обеспечение возможности работы в глубине полости Криохирур гический аппарат содержит теплоизолиро ванный сосуд 1 с крышкой 5 и днищем 6, криозонд со сменными рабочими наконечниками 8, каналы 10 и 11 соотв подвода к наконечнику жидкого хладагента и отвода паров, заливн>ю горловину 3, нагреватель Новыми элементами в криохирургическом аппарате являются >становленные внутри сосуда на расстоянии, равном 0,05—0,1 высоты сосуда от крышки и днища, соединенные между собой два кольцевых капиллярнопористых отборника жидкого хладагента 9, диаметр которых равен 0 95—0,098 внутреп него диаметра сосуда, причем канал подвода хладагента к наконечнику присоединен параллельно к отборникам жидкого хладагента 1 з п ф л ы , 2 ил to СП (риг І 3512576 Изобретение относится к медицинской технике, а именно к криохирургическим аппаратам, и предназначено для использования в оториноларингологии, гинекологии, дерматологии, проктологии, стоматологии Целью изобретения является обеспечение возможности работы в глубине полости. На фиг. 1 представлена принципиальная схема предлагаемого аппарата; на фиг. 2 — конструктивная схема кольцевого капиллярно-пористого отборника жидкости Криохирургический аппарат состоит из сосуда 1 с тепловой изоляцией 2, заливной горловиной 3, запорным клапаном 4, крышкой 5 и днищем 6. К сосуду присоединен теплоизолированный криозонд 7, на конце которого устанавливается сменный рабочий наконечник 8. Внутри сосуда расположены отборники 9 жидкого хладагента, сосуд, полость рабочего наконечника и окружающая среда сообщаются через отборники жидкости, канал 10 подвода жидкого хладагента и канал 1) отвода паров хладагента. Кольцевая камера отборника жидкости образована металлическими крышками \2, между которыми установлены кольцо 13 и изготовленное из пористого материала кольцо 14. Между кольцами 13 и 14 образуется полость 15, из, которой отводится жидкость в канал 10. Кольцо 14 выполнено из пористой нержавеющей стали, смачивающейся жидкостью и не пропускающей пары хладагента. Нагреватель на фиг 1 не указан. Аппарат работает следующим образом. Через горловину 3 в сосуд 1 заливается жидк(ш хладагент (обычно жидкий азот), после чего клапан 4 закрывается За счет теллолритоков из окружающей среды жидкий азот в сосуде кипит и давление в нем поднимается до избыточного давления 0,02— 0,03 МПа Жидкий азот в одном из отборников жидкости проходит через пористый материал, попадает в камеру 15 и далее в канал 10, по которому подводится в полость рабочего наконечника 8 и кипит в нем, охлаждая и замораживая объект, находящийся в тепловом контакте с рабочим наконеч е 10 15 20 никои. Образовавшийся пар хладагента отводится по каналу 1 і в окружающую среду, При указанном расположении двух отборников жидкости в сосуде 1 один из отборников или часть одного отборника погружена в жидкий хладагент при любой ориентации в пространстве. Расположение отборников на расстоянии 0,05—0,1 высоты сосуда от крышки и днища является оптимальным. При меньшем их удалении от крышки и днища возникают затруднения, связанные с монтажем отборников, а при большем — возникает опасность полного осушения отборника жидкости при малых количествах жидкости в сосуде. Исходя из аналогичных соображений, выбираются и внешние диаметры кольцевых отборников — 0,95—0,98 внутреннего диаметра сосуда, больший диаметр затрудняет сборку, меньший связан с возможностью непогружения отборников в жидкость при малом количестве жидкости в сосуде и произвольной ориентации в пространстве. Формула изобретения 25 1- Криохирургический аппарат, содержащий теплоизолированный сосуд с крышкой и днищем, криозонд со сменными рабочими наконечниками, пароотводящую трубку, заливную горловину и капиллярно-пористый отборник жидкости, отличающийся тем, что, 30 с целью обеспечения возможности работы в глубине полости, отборник жидкости выполнен в виде двух кольцевых камер, внешняя цилиндрическая поверхность которых выполнена капиллярно-пористой, а полости камер соединены между собой и с полостью 35 рабочего наконечника посредством подводящей трубки, причем зонд соединен с боковой поверхностью сосуда. 2. Аппарат по п. 1, отличающийся тем, что кольцевые камеры расположены на раслг\ стоянии 0,05—0,1 высоты сосуда от крышки и днища соответственно и имеют внешний диаметр, равный 0,95-- 0,98 внутреннего диаметра сосуда 17 //7 7 7 7/7 12 15 777/ фи&2 Составитель Л Гохштейн Реіактор Л Шан юр Техред И Bept?c Корректор А Обр1, чар Заклз 5920/5 Гнраж 643 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д 4/5 Производственно издательский комбинат «Патент», г. Ужгород, ул Гагарина, 101
