Рейковий електричний стиковий з’єднувач

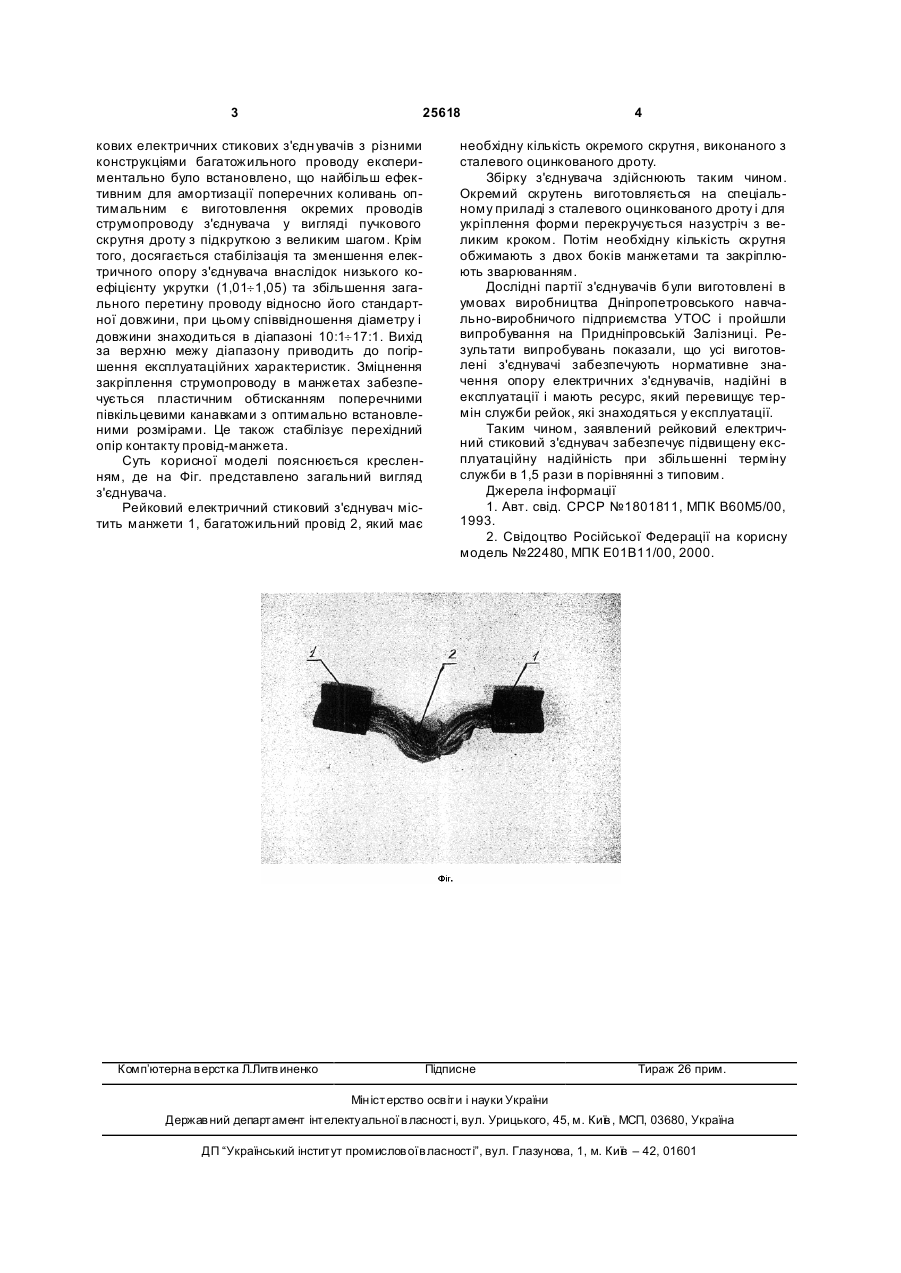

Рейковий електричний стиковий з'єднувач, що містить багатожильний провід, кінці якого обтискають сталеві манжети, який відрізняється тим, що кожна жила проводу виконана у вигляді пучкового скрутня кількох окремих сталевих оцинкованих дротів з великим кроком скрутня, причому співвідношення діаметра проводу і його довжини складає 10:1÷17:1. (19) (21) u200704556 (22) 24.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Кіт Сергій Васильович (73) ДНІПРОПЕТРОВСЬКЕ УЧБОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО УКРАЇНСЬКЕ ТОВАРИСТВО СЛІПИХ 3 25618 кових електричних стикових з'єдн увачів з різними конструкціями багатожильного проводу експериментально було встановлено, що найбільш ефективним для амортизації поперечних коливань оптимальним є виготовлення окремих проводів струмопроводу з'єднувача у вигляді пучкового скрутня дроту з підкруткою з великим шагом. Крім того, досягається стабілізація та зменшення електричного опору з'єднувача внаслідок низького коефіцієнту укрутки (1,01¸1,05) та збільшення загального перетину проводу відносно його стандартної довжини, при цьому співвідношення діаметру і довжини знаходиться в діапазоні 10:1¸17:1. Вихід за верхню межу діапазону приводить до погіршення експлуатаційних характеристик. Зміцнення закріплення струмопроводу в манжетах забезпечується пластичним обтисканням поперечними півкільцевими канавками з оптимально встановленими розмірами. Це також стабілізує перехідний опір контакту провід-манжета. Суть корисної моделі пояснюється кресленням, де на Фіг. представлено загальний вигляд з'єднувача. Рейковий електричний стиковий з'єднувач містить манжети 1, багатожильний провід 2, який має Комп’ютерна в ерстка Л.Литв иненко 4 необхідну кількість окремого скрутня, виконаного з сталевого оцинкованого дроту. Збірку з'єднувача здійснюють таким чином. Окремий скрутень виготовляється на спеціальному приладі з сталевого оцинкованого дроту і для укріплення форми перекручується назустріч з великим кроком. Потім необхідну кількість скрутня обжимають з двох боків манжетами та закріплюють зварюванням. Дослідні партії з'єднувачів були виготовлені в умовах виробництва Дніпропетровського навчально-виробничого підприємства УТОС і пройшли випробування на Придніпровській Залізниці. Результати випробувань показали, що усі виготовлені з'єднувачі забезпечують нормативне значення опору електричних з'єднувачів, надійні в експлуатації і мають ресурс, який перевищує термін служби рейок, які знаходяться у експлуатації. Таким чином, заявлений рейковий електричний стиковий з'єднувач забезпечує підвищену експлуатаційну надійність при збільшенні терміну служби в 1,5 рази в порівнянні з типовим. Джерела інформації 1. Авт. свід. СРСР №1801811, МПК В60М5/00, 1993. 2. Свідоцтво Російської Федерації на корисну модель №22480, МПК Е01В11/00, 2000. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
