Спосіб укладки одно-двушарових обмоток короткозамкнених асинхронних двигунів

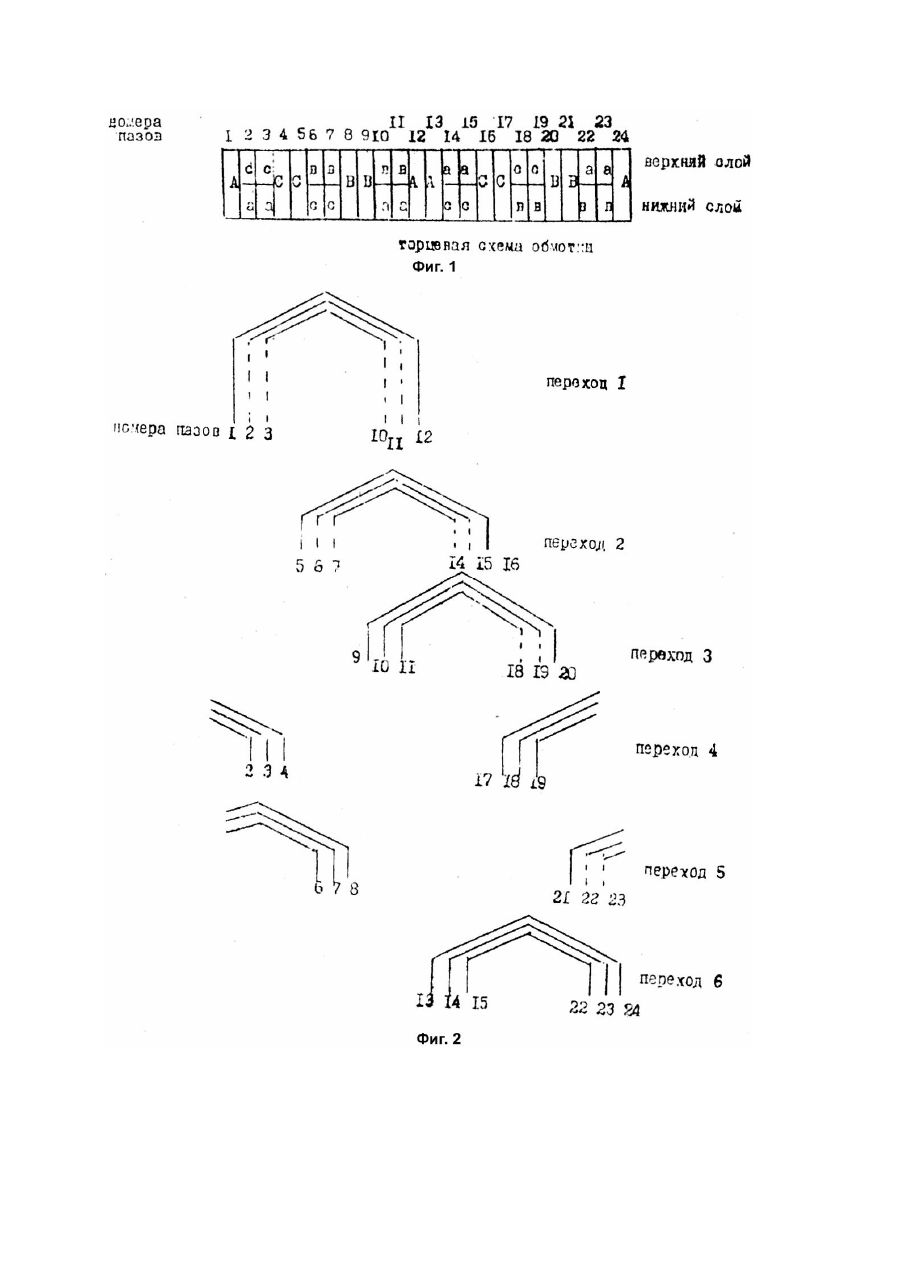

Изобретение относится к электромашиностроению, в частности, к способу укладки в пазы одно-двухслойных обмоток вручн ую, без применения приема подъема шага, увеличивающего тр удоемкость при малых диаметрах расточки статора двигателя. Это связано с тем, что при двухслойных обмотках нижние стороны последних катушечных гр упп должны быть размещены в пазах под верхними сторонами катушечной группы первого шага. Для устранения этого затруднения применяется при двухслойных и одно-двухслойных обмотках такой способ: первые катушечные группы на протяжении шага укладывают на дно пазов обеими сторонами, а последние укладываемые группы ложатся обеими сторонами преимущественно в верхней части пазов. При этом из-за неодинаковости сторон фаз в пазах, а, следовательно, и их индуктивных сопротивлений, обмотка получается несимметричной. Так как несимметрия может вызвать вибрации и шум или увеличение токов, создающих дополнительный нагрев обмоток двигателя, то несимметричные обмотки избегают применять в США и используют только в специальных случая х (Лившиц-Гарик М. Обмотки машин переменного тока. - М.-Л.: ГЭИ, 1958. - С.233). В качестве аналогов и прототипа принимается способ укладки двухслойных обмоток с подъемом шага повсеместно принятый в мировой практике. Сущность заявляемого объекта изобретения выравниваются в пространственном расположении катушечные группы трех фаз относительно рабочего воздушного зазора. Это достигается оригинальной последовательностью ручной укладки катушечных полугр упп при полюснофазных зонах с четным числом однослойно заполненных пазов. При этом за счет отказа от укладки с подъемом шага двукратно снижается трудоемкость. Осуществляют укладку всыпную через щели пазов, вразвалку, концентрическими катушечными полугруппами (КПГ), число которых в фазе равно числу полюсов двигателя, при четном числе пазов в полюснофазной зоне, заполненных однослойно проводниками одной фазы. В несимметричном с укладкой без подъема шага "прототипе" не обеспечивается равномерное расположение активных сторон катушечных гр упп трех фаз по слоям, так как катушечные группы первых двух фаз укладывают на дно пазов обеими сторонами и соответственно - последние укладываемые катушечные гр уппы двух други х фаз (в сочетании) укладывают активными сторонами только в верхний слой пазов. Следовательно трудоемкость работы по укладке обмотки значительно сокращена за счет снижения качества двигателей массового применения, предназначенных для функционирования многие десятки тысяч часов. Убытки от такой "экономии" очевидны и видимо поэтому в США укладывают подобные двухслойные обмотки вручную только с подъемом шага. Изобретенные автором одно-двухслойные обмотки (Авт.св. №122528, кл. dI51, 1957) сочетают в себе преимущества однослойных и двухслойных обмоток, но средний шаг меньше эквивалентного и, следовательно, расход обмоточного провода в одно-двухслойных обмотках меньше, чем в двухслойных. Преимуществом нового класса обмоток является возможность оптимального формирования полюснофазных зон и др. наряду с конструктивными, одно-двухслойные обмотки обладают рядом технологических преимуществ, в том числе возможностью укладки симметричных обмоток без трудоемкого приема подъема шага, что является предметом данной заявки. Сущность предложенного способа иллюстрируется фиг.1, на которой представлена торцевая схема одно-двухслойной обмотки, двухполюсной, 24 паза, трехфазной, ширина полюснофазной зоны b3 = 6, однослойно заполненных пазов Zn = 2. На фиг.2 показана технологическая схема укладки обмотки за шесть переходов, обеспечивающая выравнивание расположения активных сторон всех фаз по слоям в пазах без подъема шага. При составлении процесса укладки однодвухслойных обмоток целесообразно пользоваться алгоритмической записью с указанием координат катушечных полугр упп (КПГ) относительно произвольной точки начала отсчета I в пазовых делениях. Отличительная особенность предложенной обмотки в том, что независимо от числа пар полюсов последние три перехода укладывают КПГ в пазы в последовательности СВА в то время, как все предыдущие КПГ укладывают в пазы в последовательности ABC. Алгоритм последовательности укладки вразвалку одно-двухслойной двухполюсной обмотки имеет вид Хотя на фиг.2 представлен иллюстрированный алгоритм только одним вариантом. Естественно, возможны изменения параметров обмотки без изменения сущности и объема изобретения. Так, например, при P = 2 48 пазов алгоритм имеет вид
