H02K 15/08 — освіта обмоток шляхом укладання провідників у частину сердечника або навколо неї

Номер патенту: 90158

Опубліковано: 12.05.2014

Автори: Андрієнко Валентин Михайлович, Титко Олексій Іванович

МПК: H02K 15/08

Мітки: машина, електрична, статором, індукторна, стержневим

Формула / Реферат:

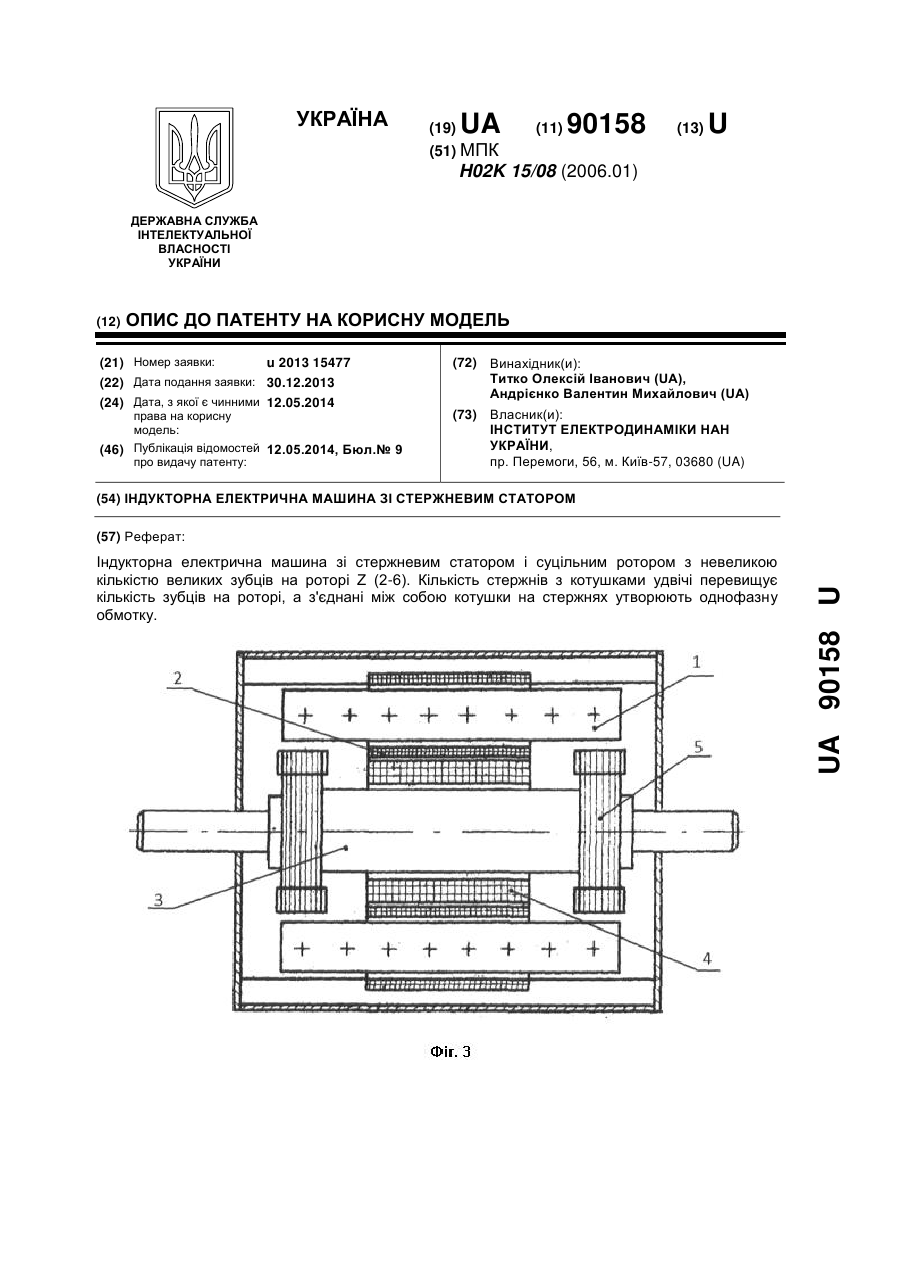

Індукторна електрична машина зі стержневим статором і суцільним ротором з невеликою кількістю великих зубців на роторі Z (2-6), яка відрізняється тим, що кількість стержнів з котушками удвічі перевищує кількість зубців на роторі, а з'єднані між собою котушки на стержнях утворюють однофазну обмотку.

Номер патенту: 91435

Опубліковано: 26.07.2010

Автори: Паршиков Олексій Матвійович, Лук'янченко Наталя Дмитрівна, Шишов Андрій Віталійович, Чувашев Віктор Анатолійович, Цветаєв Дмитро Віталійович, Наливайко Сергій Сергійович, Москальов Едуард Петрович

МПК: B22D 18/04, H02K 15/08

Мітки: електродвигуна, спосіб, виготовлення, ротора

Формула / Реферат:

1. Спосіб виготовлення ротора електродвигуна, що включає складання ливарної форми із шихтованого на оправці магнітопроводу, закритого з торців двома напівформами, розігрів її в печі, подачу в ливарну форму розплаву електропровідного металу, його кристалізацію й витягання готового ротора з короткозамкненою обмоткою, який відрізняється тим, що розігрів ливарної форми у печі проводять до температури 300-400 °С, потім продувають пази...

Номер патенту: 50706

Опубліковано: 25.06.2010

Автори: Чуванков Віктор Юрійович, Папазов Юрій Миколайович, Железняков Андрій Володимирович

МПК: H02K 15/08, B22D 18/04

Мітки: роторів, виготовлення, короткозамкнених, литих, обмоток, двигунів, спосіб

Формула / Реферат:

1. Спосіб виготовлення литої короткозамкненої обмотки ротора електродвигуна, який включає складання ливарної форми з двох півформ і шихтованого на оправці осердя, їх підігрівання і подавання в ливарну форму розплаву під статичним тиском, який відрізняється тим, що розплав металу не подається в ливарну форму, а утворюється усередині самої ливарної форми у формоутворюючих порожнинах півформ і пазах пакета ротора, і при нагріванні ливарної...

Номер патенту: 46328

Опубліковано: 10.12.2009

Автори: Цветаев Дмитро Віталійович, Шишов Андрій Віталійович, Чувашев Віктор Анатолійович, Москальов Едуард Петрович, Наливайко Сергій Сергійович

МПК: H02K 15/08, B22D 18/06

Мітки: пристрій, електродвигуна, заливки, ротора

Формула / Реферат:

Пристрій для заливки ротора електродвигуна, що містить ливарну форму з шихтованого на оправці осердя ротора, закритого по периметру кожухом і з торців двома півформами, щонайменше на одній з яких виконані випори, та стояк з заливальною лійкою, приєднаний через живильник до однієї з півформ, який відрізняється тим, що випори з'єднано з колектором, а між осердям і кожухом виконана порожнина, яка через канали підключена до зазначеного колектора,...

Номер патенту: 88005

Опубліковано: 10.09.2009

Автори: Коломиєць Андрій Анатолійович, Охота Анатолій Григорович, Коломиєць Олександр Анатолійович, Юзвинкевич Валентин Всеволодович

МПК: H02K 5/10, H02K 15/08

Мітки: електродвигун, безконтактний

Формула / Реферат:

1. Безконтактний електродвигун, наприклад, для ручного електроінструмента, що містить корпус, статор, в який укладена обмотка, і ротор з постійним магнітом, який відрізняється тим, що має елементи ущільнення для стикування із статором по поверхнях з боку його торців, що розташовані від осі електродвигуна на відстані, меншій радіуса лобових частин обмотки.2. Безконтактний електродвигун за п. 1, який відрізняється тим, що має на статорі...

Номер патенту: 30220

Опубліковано: 11.02.2008

Автори: Чуванков Віктор Юрійович, Москальов Едуард Петрович, Кузьмін Віктор Володимирович, Папазов Юрій Миколайович, Іванов Віктор Олексійович, Железняков Андрій Володимирович, Грівін Сергій Анатолійович, Наливайко Сергій Сергійович, Чувашев Віктор Анатолійович

МПК: B22D 18/04, H02K 15/08

Мітки: електродвигуна, ротора, заливання, спосіб

Формула / Реферат:

1. Спосіб заливки ротора електродвигуна, що включає збирання ливарної форми з двох півформ і шихтованого на оправці осердя, їх підігрівання і подання в ливарну форму розплаву під статичним тиском, який відрізняється тим, що розплав подають в ливарну форму через металопровід в нижню частину формоутворюючої порожнини першої півформи, при цьому висоту металопроводу вибирають з умови потрібного напору розплаву, а швидкість заповнення ливарної...

Номер патенту: 77041

Опубліковано: 16.10.2006

Автори: Заблодський Микола Миколайович, Заблодська Тетяна Петрівна, Шадрін Сергій Володимирович

МПК: H02K 15/08, H02K 15/00

Мітки: короткозамкнених, відновлення, спосіб, литих, обмоток, роторів

Формула / Реферат:

Спосіб відновлення литих короткозамкнених обмоток роторів, який включає очищення від бруду, обезжирювання пошкоджених ділянок, механічне розширювання та обробку тріщин у формі ластівчиного хвоста, заварювання тріщин і надломів короткозамикаючих кілець, який відрізняється тим, що перед відновленням виконують діагностування обмотки, визначають та маркують дефектні стрижні, видаляють дефектні стрижні електрохімічним способом з використанням...

Номер патенту: 61994

Опубліковано: 15.12.2003

Автори: Ракогон Володимир Григорович, Черемісов Іван Якович, Хаймович Лев Львович

МПК: H02K 15/04, H02K 15/08

Мітки: спосіб, статора, електричної, машини, укладання, обмотки

Формула / Реферат:

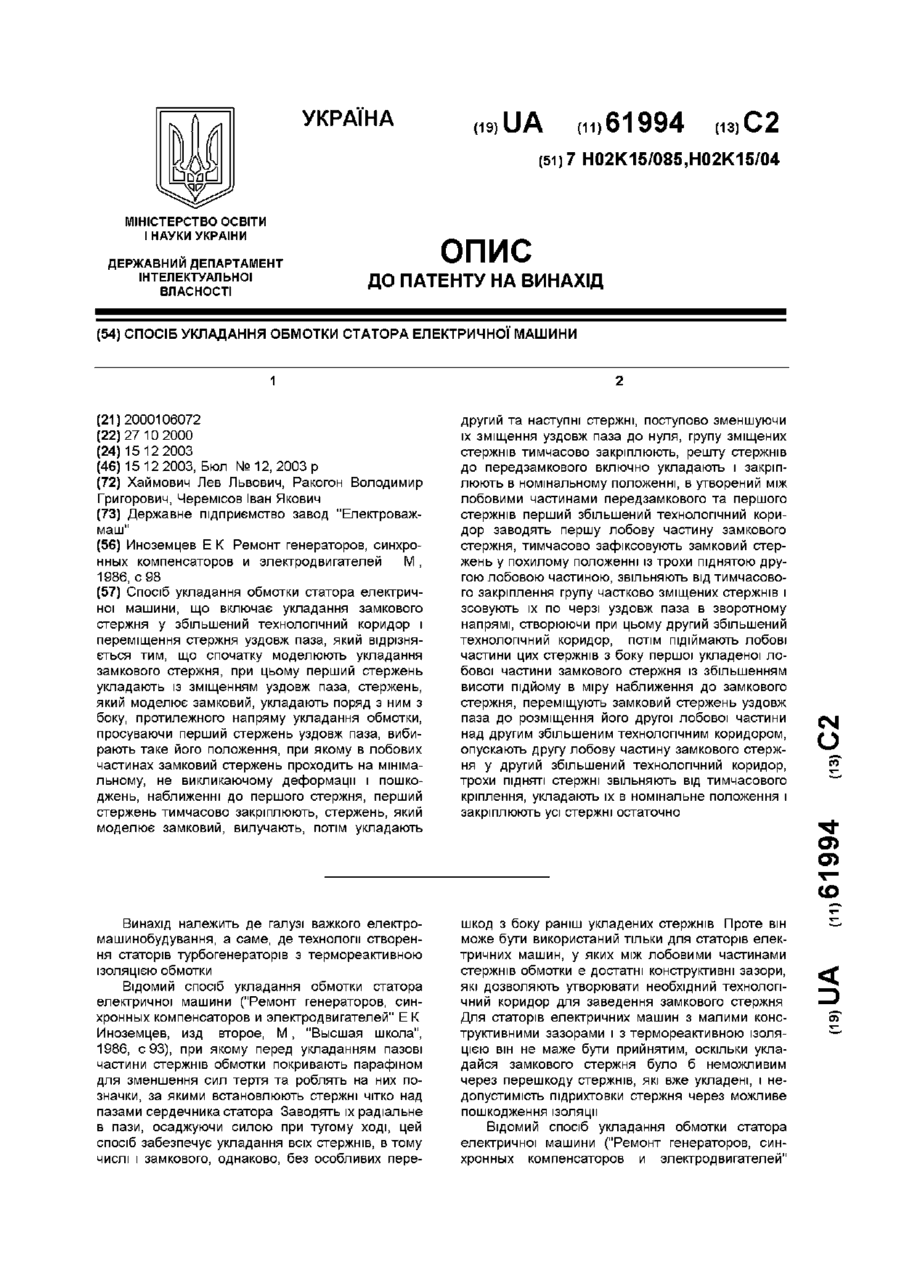

Спосіб укладання обмотки статора електричної машини, що включає укладання замкового стержня у збільшений технологічний коридор і переміщення стержня уздовж паза, який відрізняється тим, що спочатку моделюють укладання замкового стержня, при цьому перший стержень укладають із зміщенням уздовж паза, стержень, який моделює замковий, укладають поряд з ним з боку, протилежного напряму укладання обмотки, просуваючи перший стержень уздовж паза,...

Номер патенту: 19379

Опубліковано: 25.12.1997

Автор: Шкілько Григорій Яковлевич

МПК: H02K 15/08

Мітки: двигуна, виготовлення, ротора, обмотки, спосіб, асинхронного

Формула / Реферат:

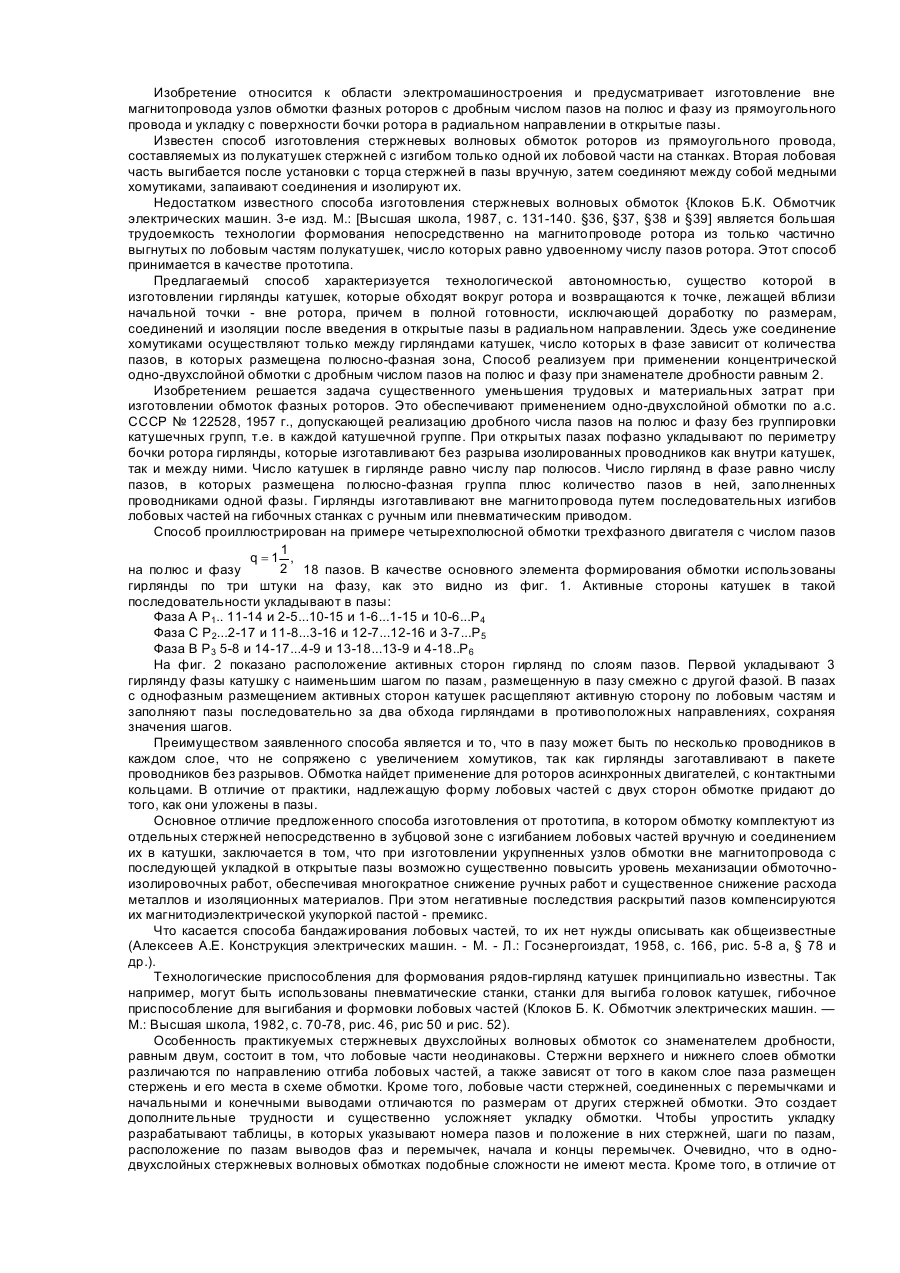

Способ изготовления обмотки ротора асинхронного двигателя, волновой, трехфазной, при знаменателе дробности 2, с группировкой катушечных групп, которые комплектуют из отдельных стержней с только одной отогнутой вне ротора лобовой частью, вводят в пазы, отгибают вручную вторые лобовые части и соединяют пайкой в гирлянды двухслойной обмотки, отличающийся тем, что обмотку выполняют одно-двухслойной, без группировки, с числом катушек в гирлянде,...

Номер патенту: 15100

Опубліковано: 30.06.1997

Автор: Шкілько Григорій Якович

МПК: H02K 15/08, H02K 3/28

Мітки: обмотка, машини, електричної

Формула / Реферат:

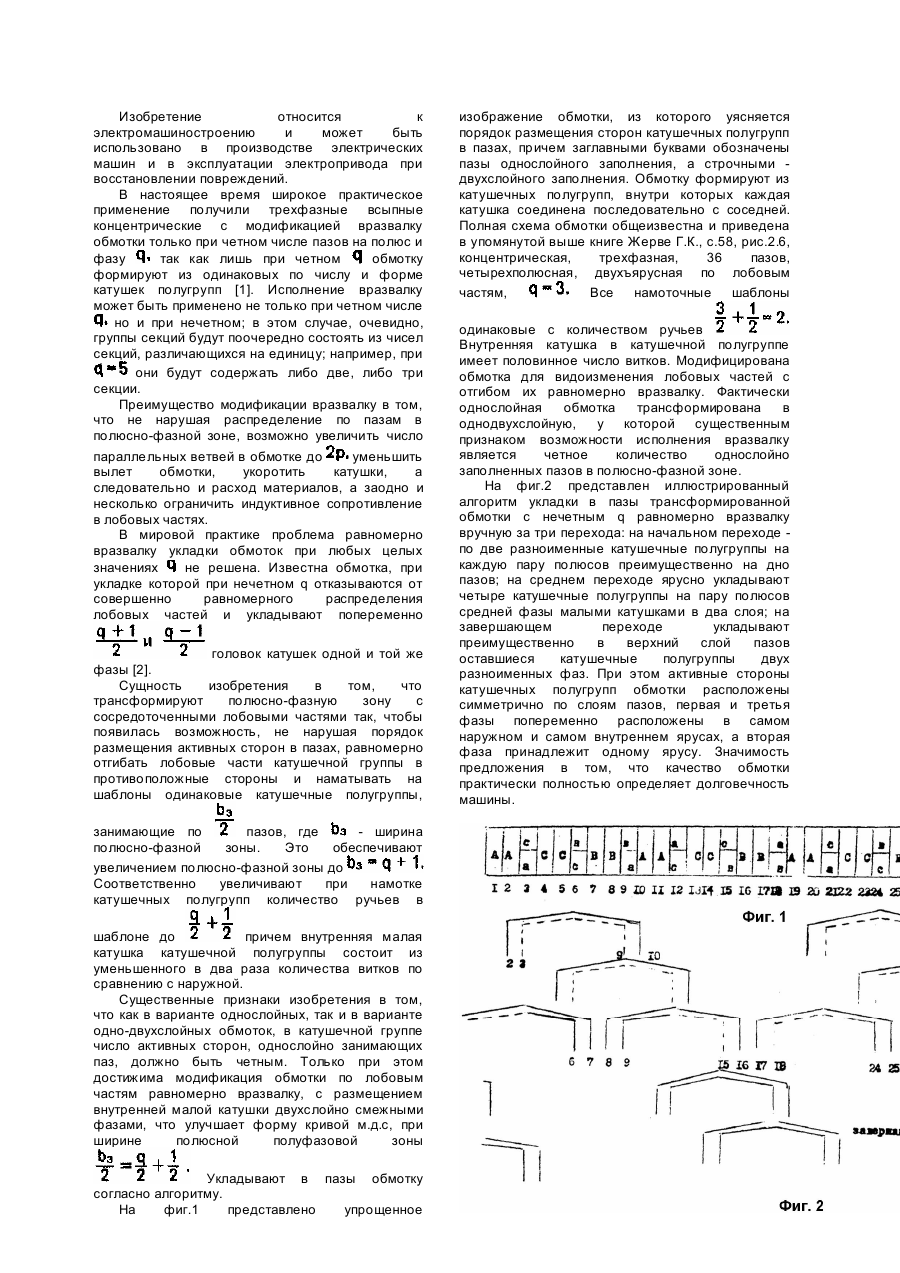

Обмотка электрической машины, всыпная, концентрическая, содержащая катушечные группы фаз с укороченными лобовыми частями, уложенные в пазы равномерно вразвалку, отличающаяся тем, что обмотка выполнена одно-двухслойной и при этом в катушечных группах однослойно проводниками одной фазы заполнено четное число пазов  определяемое из следующего соотношениягде  - ширина полюсно-фазной зоны; - натуральный ряд чисел; -...

Номер патенту: 1990

Опубліковано: 20.12.1994

Автори: Вишневський Володимир Васильович, Іванова Зоя Григорівна, Ткалич Анатолій Пилипович

МПК: H02K 15/08

Мітки: машини, укладання, електричної, проводу, статора, спосіб, пази

Формула / Реферат:

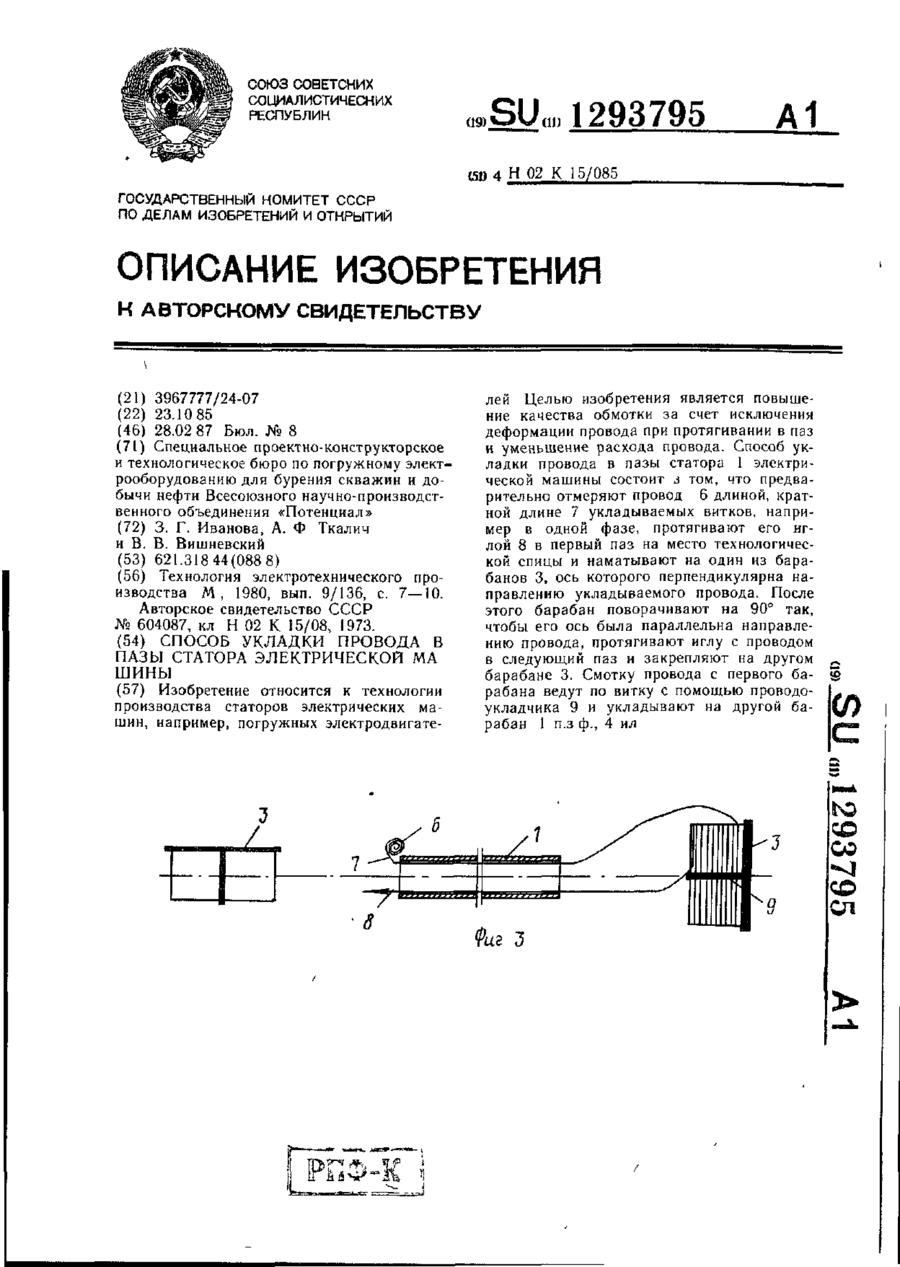

1. Способ укладки провода в пазы статора электрической машины, включающий укладку в пазы статора технологических спиц, протягивание провода, закрепленного на игле, в паз статора, про­межуточную намотку его на барабаны и укладку в следующий паз, отличающийся тем, что, с целью повышения качества обмотки за счет исключения деформации провода при его протягивании в паз и уменьшения расхода провода, после протягивания иглы в паз, ее закрепляют на...

Номер патенту: 394

Опубліковано: 30.04.1993

Автори: Зінченко Сергій Моісійович, Веліканова Євдокія Федорівна, Дудоладов Василій Олександрович, Бріон Леонід Єфимович

МПК: H02K 15/08

Мітки: спосіб, котушок, статорів, намотки, електричних, машин

Формула / Реферат:

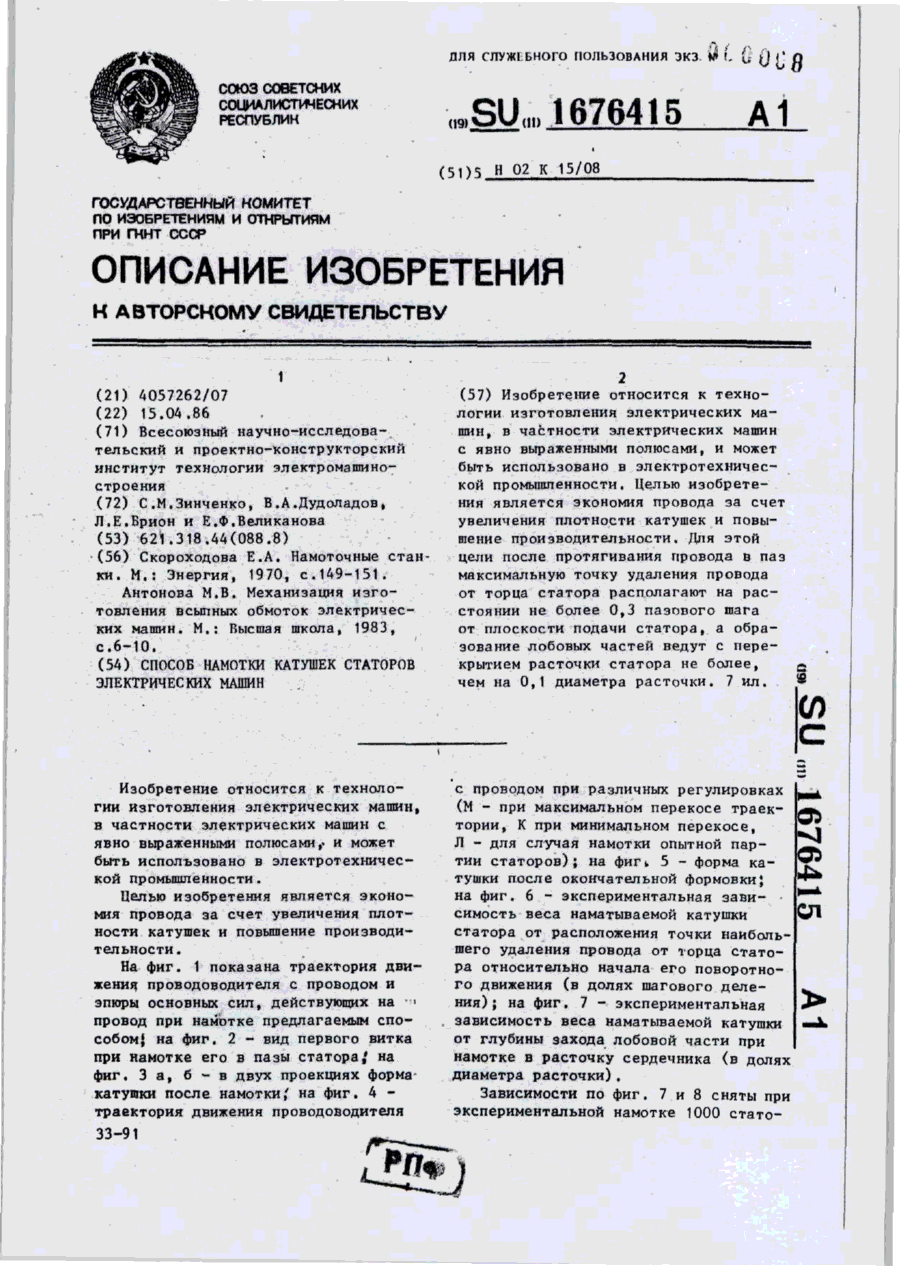

Способ намотки катушек статоров электричес­ких машин, включающий укладку провода в паз с образованием активной части катушки, удаление провода от торца статора и поворот его на величину пазового шага с образованием лобовых частей, укладку провода в следующий паз с образованием второй активной части и отжим лобовых частей, отличающийся тем, что, с целью экономии провода за счет увеличения плотности катушек и повышения производительности, точку...
