Спосіб переробки відпрацьованого алмазного інструмента

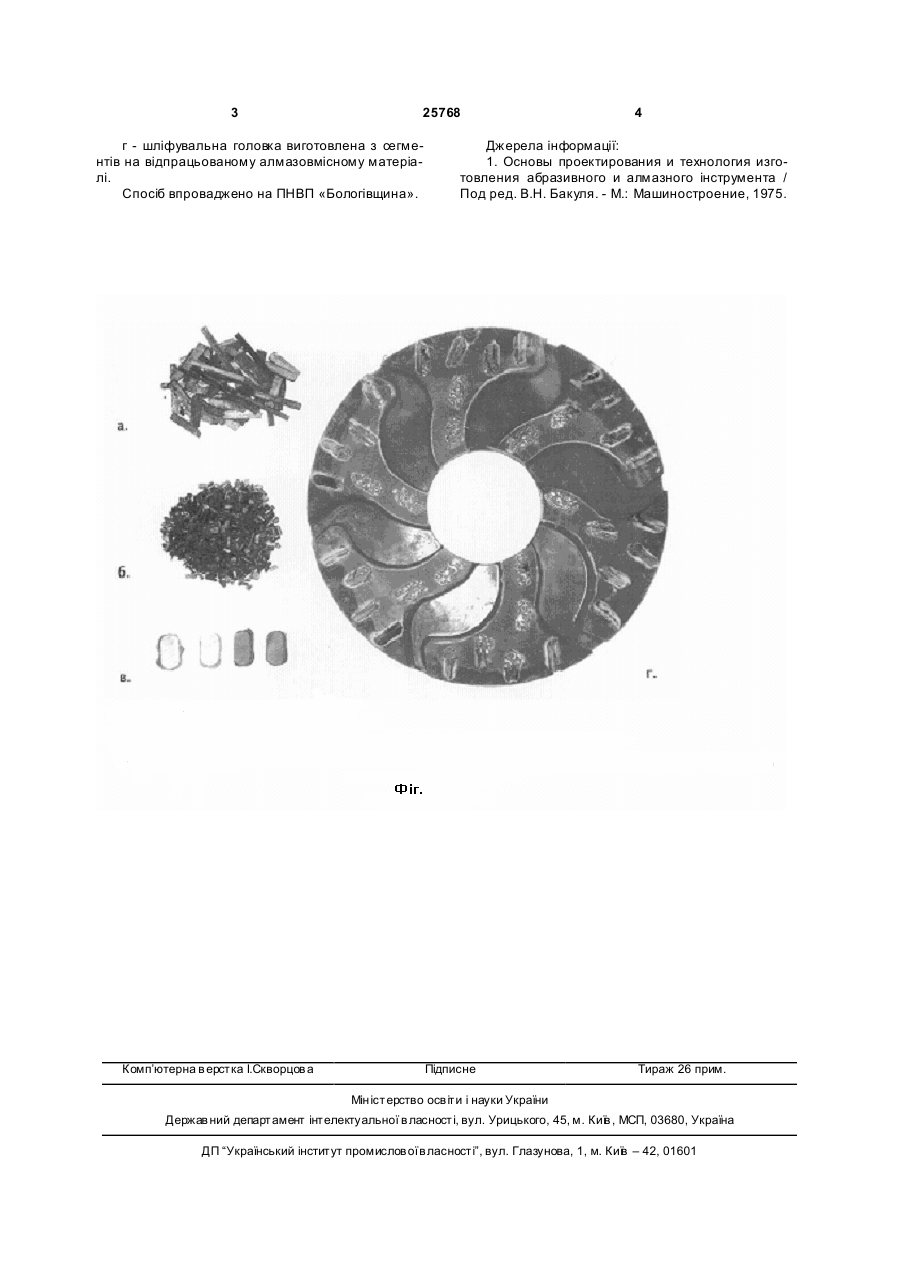

УКРАЇНА (19) UA (11) 25768 (13) U (51) МПК (2006) B24D 7/00 B28D 1/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) СПОСІБ П ЕРЕРОБКИ ВІДПРАЦЬОВАНОГО АЛМАЗ НОГО ІНСТРУМЕНТА 1 2 (13) 25768 (11) неного матеріалу алмазного інструмента за існуючими технологіями. Подрібнення алмазовмісного шару у вказаних межах дозволяє практично уникнути втрат алмазу. При зменшенні нижньої межі зерна подрібненого матеріалу, відносно заявленої, спостерігається значне випадання алмазних зерен із зв'язки і, як результат, збільшення втрат алмазу. При збільшенні верхньої межі зерна подрібненого матеріалу, відносно заявленої, ускладнюється заповнення прес-форм при виготовленні нового алмазного інструмента. Спосіб характеризується простотою, низькою трудо- та енергоємністю, не потребує дорогого устаткування та матеріалів. Переробка відпрацьованого інструмента практично зводиться до однієї операції - механічного подрібнення. Приклад використання способу. Подрібнення матеріалу алмазовмісного шару виконується на кульовому млині. При використанні відпрацьованих сегментів (Фіг., а) з алмазним зерном 400/315 нижня межа зернистості подрібненого матеріалу Фіг., б) дорівнює - 400*5=2000мкм=2мм. При виготовленні брусків для шліфування розмірами 15*15*25мм верхня межа зернистості подрібненого матеріалу складає - 15¸3=5мм. Бруски виготовляються на металевій та полімерній зв'язках (Фіг., в) і використовуються в шліфувальних головках (Фіг.,г). На Фіг. зображено: а - відпрацьовані алмазні сегменти; б - подрібнений алмазний шар; в - алмазний брусок з відпрацьованих елементів на полімерній зв'язці; UA Корисна модель відноситься до галузі виробництва алмазного інструмента, зокрема до обробки каменя. В основі відомих способів переробки відпрацьованого алмазного інструмента лежить процес повного руйнування зв'язки алмазовмісного шару. Відділені від зв'язки алмази в подальшому використовуються для виготовлення нового інструмента. Відомий спосіб переробки відпрацьованого алмазного інструмента на органічній зв'язці [1, с.252]. Спосіб включає наступні операції: 1. Відділення алмазного шару від корпусу інструмента. 2. Нагрівання відділеного алмазного шару до температури 400-500°С та випалювання зв'язки; 3. Промивка та видалення алмазів; 4. Виготовлення з видалених алмазів інструмента. Спосіб характеризується складністю та значними втратами алмазів. Ще більш складними являються способи переробки алмазного інструмента на металевій та керамічній зв'язках [1, с.253]. Крім складності технологічного процесу існуючі способи характеризуються значними втратами алмазів при переробці. Завданням корисної моделі являється спрощення технології переробки відпрацьованого алмазного інструмента та зменшення втрат алмазів. Поставлене завдання вирішується механічним подрібненням алмазовмісного шару інстр умента до зернистості в межах від п'ятикратного розміру верхньої межі алмазного зерна до трикратного найменшого розміру прес-форми, в якій буде виготовлятися інструмент, та виготовленням з подріб U мазовмісного шару від корпусу інструмента та його руйнування, який відрізняється тим, що алмазовмісний шар подрібнюють механічним шляхом до зернистості в межах від п'ятикратного розміру верхньої межі алмазного зерна до трикратного найменшого розміру прес-форми, в якій виготовляють новий інструмент. (19) (21) u200702402 (22) 05.03.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Кондратюк Віктор Іванович (73) Кондратюк Віктор Іванович (57) Спосіб переробки відпрацьованого алмазного інструмента, що включає операції відділення ал 3 25768 г - шліфувальна головка виготовлена з сегментів на відпрацьованому алмазовмісному матеріалі. Спосіб впроваджено на ПНВП «Бологівщина». Комп’ютерна в ерстка І.Скворцов а 4 Джерела інформації: 1. Основы проектирования и технология изготовления абразивного и алмазного інструмента / Под ред. В.Н. Бакуля. - М.: Машиностроение, 1975. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
