Пристрій для витягання шийного відділу хребта

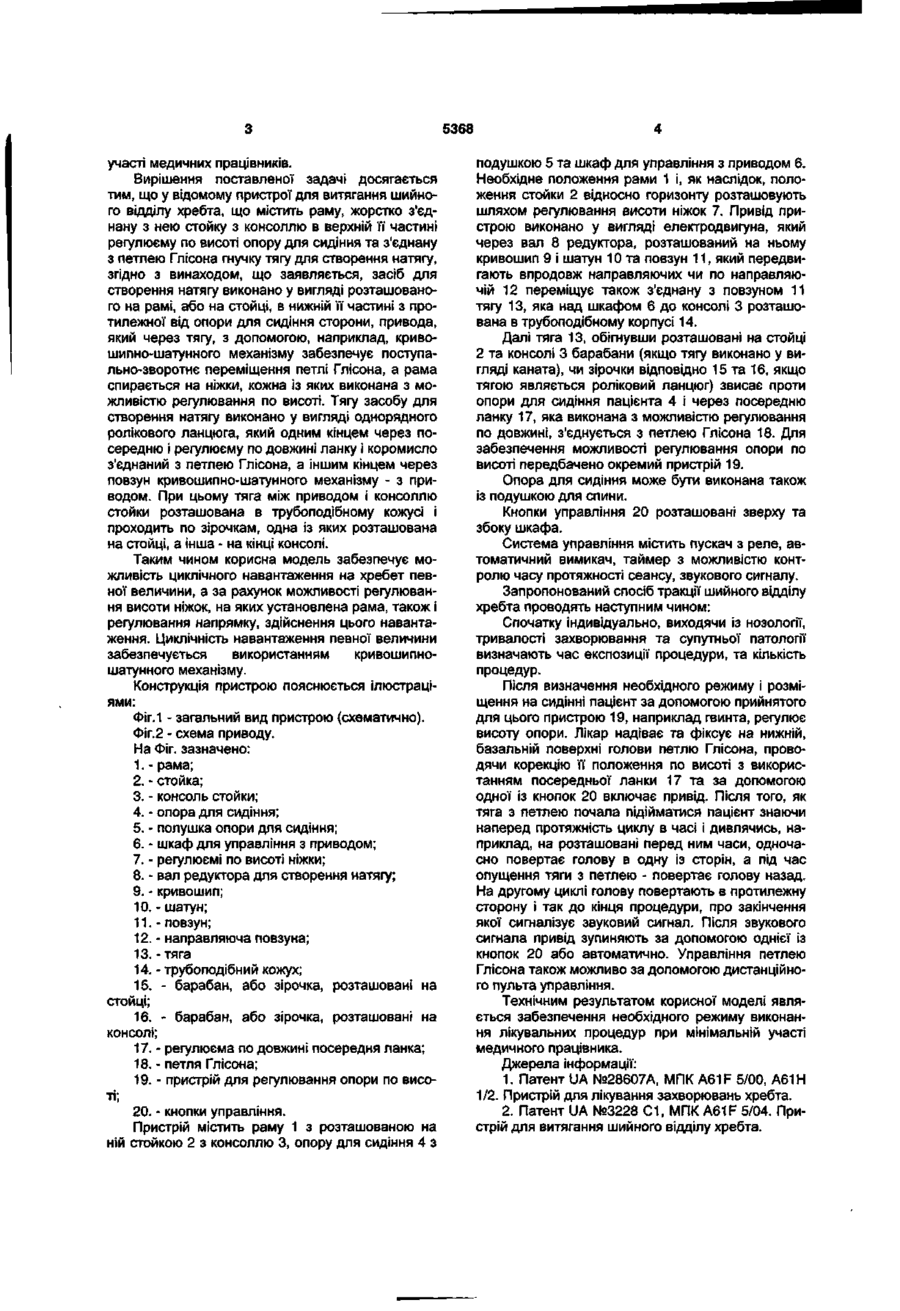

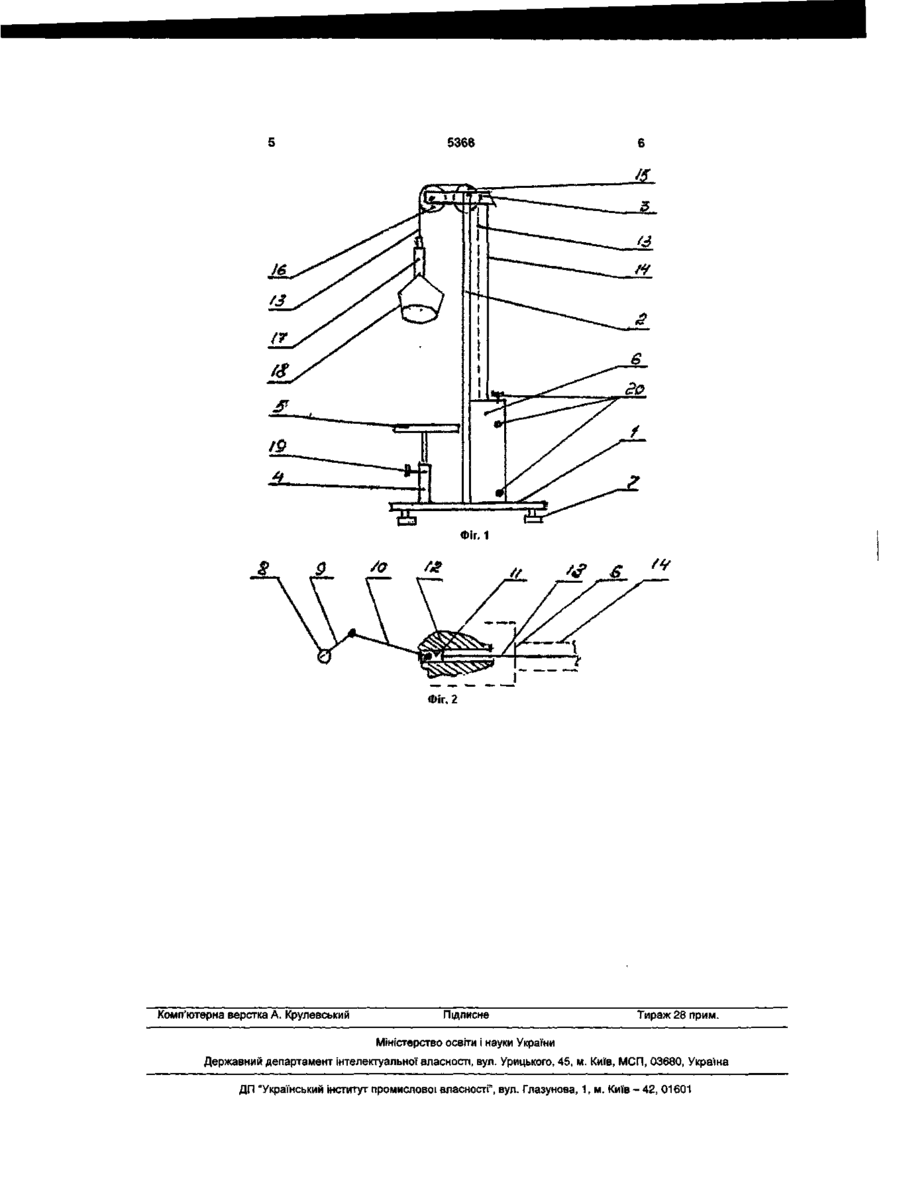

1 Пристрій для витягання шийного відділу хребта, що містить раму, жорстко з'єднану з нею стойку з консоллю в верхній й частині, регульовану по висоті опору для сидіння, гнучку тягу засобу для створення натягу, який відрізняється тим, що засіб для створення натягу виконано у вигляді розташованого на рамі або на стойці, в нижній й частині, з протилежної від опори для сидіння сторони, приводу, який через тягу, наприклад за допомогою кривошипно-шатунного механізму, забез печує зворотно-поступальне переміщення петлі Глісона 2 Пристрій за п 1, який відрізняється тим, що тягу виконано у вигляді однорядного роликового ланцюга, який одним кінцем через посередню і регульовану по довжині ланку і коромисло з'єднаний з петлею Глісона, а іншим кінцем через повзун кривошипно-шатунного механізму - з приводом 3 Пристрій за пп 1, 2, який відрізняється тим, що тяга між приводом і консоллю стойки розташована в трубоподібному корпусі і проходить по зірочках, одна із яких установлена на стойці, а інша - на Корисна модель відноситься до медицини, а саме до способів лікування хребта та медичної техніки і може бути використана для тракцій (витяжки) шийного відділу хребта з метою зняття навантаження, стомленості, послаблення м'язового апарату комірцевої зони тулуба Існують захворювання хребта, наприклад остеохондроз, радикуліт, при лікуванні яких хребет, або його частину потрібно розвантажити, витягнути, зняти з цього продольну та ІНШІ нагрузки, забезпечити можливість маніпулювати на окремих його сегментах Для того щоб здійснити ці маніпуляції, використовують різноманітні способи і пристрої Відомим ЯВЛЯЄТЬСЯ спосіб і пристрій для лікування захворювань хребта [1], згідно з яким хворого кладуть на опорне ложе і фіксують поясами на грудях та попереку Голову кладуть на фіксатор, маніпулюючи лебідками хворого піднімають у повітря, задаючи найбільш вигідне положення у прос Основними недоліками зазначеного відомого способу і пристрою являються складність конструкції останнього і способа його обслуговування, в тому числі і при витяганні шийного відділу хребта Крім того пропонуємий пристрій і ВІДПОВІДНИЙ спосіб потребують постійної участі в процесі медичного працівника Згаданими недоліками обладає і інший відомий і взятий нами за прототип пристрій і пов'язаний з ним спосіб витягнення шийного відділу хребта [2], як такий, що являється більш близьким по суті до запропонованого Пристрій містить раму, стойку с консоллю, регулюєму по висоті опору для сидіння та з'єднаний з петлею Глісона через канат привід і систему направляючих блоків Процес тракції проводять слідуючим чином спочатку індивідуально вибирають необхідний режим Потім розташовують хворого на опорі для сидіння, накладають і закріплюють з'єднану з канатом петлю Глісона і потім приводом через тягу в вигляді канат задають на петлю необхідну нагрузку Основною задачею корисної моделі являється створення пристрою, який би дозволяв упростити тракцію шийного відділу хребта та забезпечив можливість автоматизації процесу при мінімальній торі Після ЦЬОГО ЗДІЙСНЮЮТЬ тракційне діяння на окремих ділянках хребта Тракцію шийного відділу здійснюють в підвищеному стані Спочатку фіксують тазовий пояс за допомогою лебідки, накладають петлю Глісона на голову хворого, а потім через блок і тягу задають на петлю необхідне навантаження КІНЦІ консолі 4 Пристрій за пп 1, 2, 3, який відрізняється тим, що рама спирається на ніжки, кожна із яких виконана з можливістю регулювання по висоті 00 CD CO Ю О) 5368 участі медичних працівників. Вирішення поставленої задачі досягається тим, що у відомому пристрої для витягання шийного відділу хребта, що містить раму, жорстко з'єднану з нею стойку з консоллю в верхній її частині регулюєму по висоті опору для сидіння та з'єднану з петлею Глісона гнучку тягу для створення натягу, згідно з винаходом, що заявляється, засіб для створення натягу виконано у вигляді розташованого на рамі, або на стойці, в нижній її частині з протилежної від опори для сидіння сторони, привода, який через тягу, з допомогою, наприклад, кривошипно-шатунного механізму забезпечує поступально-зворотнє переміщення петлі Глісона, а рама спирається на ніжки, кожна із яких виконана з можливістю регулювання по висоті. Тягу засобу для створення натягу виконано у вигляді однорядного ролікового ланцюга, який одним кінцем через посередню і регулюєму по довжині ланку і коромисло з'єднаний з петлею Глісона, а іншим кінцем через повзун кривошипно-шатунного механізму - з приводом. При цьому тяга між приводом і консоллю стойки розташована в трубоподібному кожусі і проходить по зірочкам, одна із яких розташована на стойці, а інша - на кінці консолі. Таким чином корисна модель забезпечує можливість циклічного навантаження на хребет певної величини, а за рахунок можливості регулювання висоти ніжок, на яких установлена рама, також і регулювання напрямку, здійснення цього навантаження. Циклічність навантаження певної величини забезпечується використанням кривошипношатунного механізму. Конструкція пристрою пояснюється ілюстраціями: Фіг.1 - загальний вид пристрою (схематично). Фіг.2 - схема приводу. На Фіг. зазначено: 1. - рама; 2. - стойка; 3. - консоль стойки; 4. - опора для сидіння; 5. - полушка опори для сидіння; 6. - шкаф для управління з приводом; 7. - регулюємі по висоті ніжки; 8. - вал редуктора для створення натягу; 9. - кривошип; 10. - шатун; 1 1 . - повзун; 12. - направляюча повзуна; 13. - тяга 14. - трубоподібний кожух; 15. - барабан, або зірочка, розташовані на стойці; 16. - барабан, або зірочка, розташовані на консолі; 17. - регулюєма по довжині посередня ланка; 18. - петля Глісона; 19. - пристрій для регулювання опори по висоті; 20. - кнопки управління. Пристрій містить раму 1 з розташованою на ній стойкою 2 з консоллю 3, опору для сидіння 4 з подушкою 5 та шкаф для управління з приводом 6. Необхідне положення рами 1 і, як наслідок, положення стойки 2 відносно горизонту розташовують шляхом регулювання висоти ніжок 7. Привід пристрою виконано у вигляді електродвигуна, який через вал 8 редуктора, розташований на ньому кривошип 9 і шатун 10 та повзун 11, який передвигають впродовж направляючих чи по направляючій 12 переміщує також з'єднану з повзуном 11 тягу 13, яка над шкафом 6 до консолі 3 розташована в трубоподібному корпусі 14. Далі тяга 13, обігнувши розташовані на стойці 2 та консолі 3 барабани (якщо тягу виконано у вигляді каната), чи зірочки відповідно 15 та 16, якщо тягою являється роліковий ланцюг) звисає проти опори для сидіння пацієнта 4 і через посередню ланку 17, яка виконана з можливістю регулювання по довжині, з'єднується з петлею Глісона 18. Для забезпечення можливості регулювання опори по висоті передбачено окремий пристрій 19. Опора для сидіння може бути виконана також із подушкою для спини. Кнопки управління 20 розташовані зверху та збоку шкафа. Система управління містить пускач з реле, автоматичний вимикач, таймер з можливістю контролю часу протяжності сеансу, звукового сигналу. Запропонований спосіб тракції шийного відділу хребта проводять наступним чином: Спочатку індивідуально, виходячи із нозології, тривалості захворювання та супутньої патології визначають час експозиції процедури, та кількість процедур. Після визначення необхідного режиму і розміщення на сидінні пацієнт за допомогою прийнятого для цього пристрою 19, наприклад гвинта, регулює висоту опори. Лікар надіває та фіксує на нижній, базальній поверхні голови петлю Глісона, проводячи корекцію її положення по висоті з використанням посередньої ланки 17 та за допомогою одної із кнопок 20 включає привід. Після того, як тяга з петлею почала підійматися пацієнт знаючи наперед протяжність циклу в часі і дивлячись, наприклад, на розташовані перед ним часи, одночасно повертає голову в одну із сторін, а під час опущення тяги з петлею - повертає голову назад. На другому циклі голову повертають в протилежну сторону і так до кінця процедури, про закінчення якої сигналізує звуковий сигнал. Після звукового сигнала привід зупиняють за допомогою однієї із кнопок 20 або автоматично. Управління петлею Глісона також можливо за допомогою дистанційного пульта управління. Технічним результатом корисної моделі являється забезпечення необхідного режиму виконання лікувальних процедур при мінімальній участі медичного працівника. Джерела інформації: 1. Патент UA №28607А, МПК A61F 5/00, А61Н 1/2. Пристрій для лікування захворювань хребта. 2. Патент UA №3228 С1, МПК A61F 5/04. Пристрій для витягання шийного відділу хребта. 5368 Фіг. 1 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
