Валковий пристрій

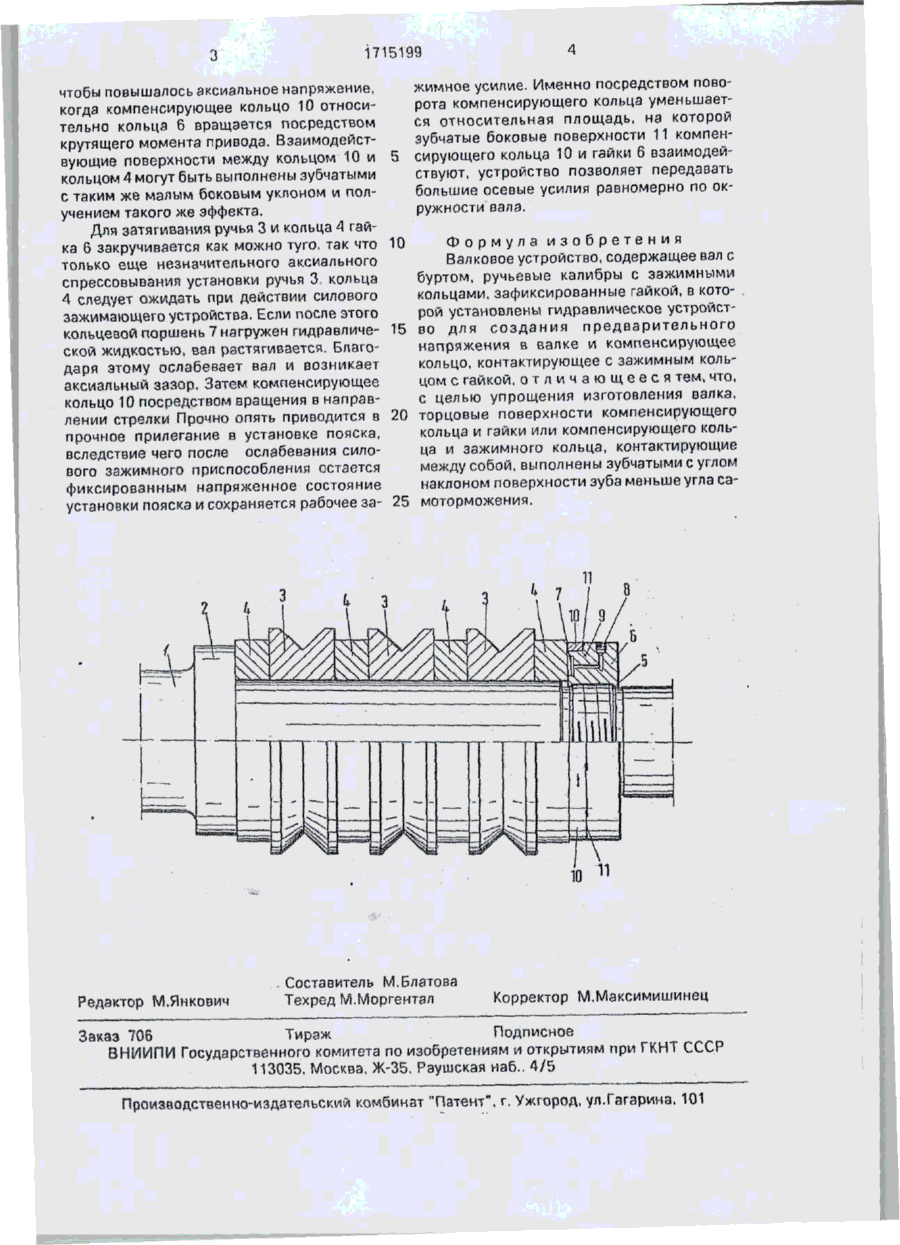

Изобретение относится к металлургии и может быть использовано р прокатном про Изобретение относится к металлургии и может быть использовано в прокатном производстве. Целью изобретения является упрощение изготовления валка. На чертеже изображено валковое устройство (верхняя половина-продольное сечение, а нижняя - вид сбоку). Вал 1 образует или несет установленный прочно на валу буртик 2, который в качестве опорного кольца на одной стороне образует опору для напряжения пояска и может быть выполнен монолитно с валом, но не обязательно. На вал 1 насажены ручьевые калибры 3 с промежуточными зажимными кольцами 4. На другой стороне вал снабжен резьбой 5, на которой сидит гайка 6, в которой установлено гидравлическое устройство для создания в валке предварительного напряжения. Гайка 6 содержит кольцевой поршень 7, который через трубопроводы 8 может загру изводстве. Цель изобретения - упрощение изготовления валка. Устройство содержит вал, на котором установлены ручьевые калибры с зажимными кольцами, и гайку с гидравлическим устройством, в котором находится компенсирующее кольцо, Торцовые поверхности компенсирующего кольца и гайки или компенсирующего кольца и гайки и зажимного кольца, контактирующие между собой, выполнены зубчатыми с наклоном поверхности, меньшим угла самоторможения. Устройство позволяет передавать большие осевые усилия равномерно по окружности вала. 1 ил. жаться гидравлической средой. Кроме того гайка 6 содержит снаружи и на ее торцовой стороне, повернутой к установке кольца 4, расточку 9, в которой находится компенсирующее кольцо 10. Как гидравлическое силсаое зажимное приспособление, так и компенсирующее кольцо расположены компактно а плоскости продольного сечения гайки 6. Форма участвующих элементов, в частности также соседнего промежуточного кольца 4, на которое воздействуют силовые зажимное приспособление и компенсирующее кольцо, очень проста. Взаимодействующие торцовые поверхности 11 гайки б и компенсирующие кольца 10 выполнены зубчатыми с очень малым боковым уклоном. Боковой уклон должен быть очень маленьким, т.е. значительно ниже предела самоторможения, с тем, чтобы зажимное устройство посредством -зращательно действующих на зажимное кольцо сил не могло ослабиться. В экстренных случаях целесообразно направление уклона выбирать так. 1715199 чтобы повышалось аксиальное напряжение, когда компенсирующее кольцо 10 относительно кольца б вращается посредством крутящего момента привода. Взаимодействующие поверхности между кольцом 10 и кольцом 4 могут быть выполнены зубчатыми с таким же малым боковым уклоном и получением такого же эффекта. Для затягивания ручья 3 и кольца 4 гайка 6 закручивается как можно туго, так что только еще незначительного аксиального спрессовывания установки ручья 3 кольца 4 следует ожидать при действии силового зажимающего устройства. Если после этого кольцевой поршень 7 нагружен гидравлической жидкостью, вал растягивается. Благодаря этому ослабевает вал и возникает аксиальный зазор. Затем компенсирующее кольцо 10 посредством вращения в направлении стрелки Прочно опять приводится в прочное прилегание в установке пояска, вследствие чего после ослабевания силового зажимного приспособления остается фиксированным напряженное состояние установки пояска и сохраняется рабочее за Редактор М.Янковмч жимное усилие. Именно посредством поворота компенсирующего кольца уменьшается относительная площадь, на которой зубчатые боковые поверхности 11 компен5 сирующего кольца 10 и гайки 6 взаимодействуют, устройство позволяет передавать большие осевые усилия равномерно по окружности вала. 10 Формула изобретения Валковое устройство, содержащее вал с буртом, ручьевые калибры с зажимными кольцами, зафиксированные гайкой, в которой установлены гидравлическое устройст15 во для создания предварительного напряжения в вапке и компенсирующее кольцо, контактирующее с зажимным кольцом с гайкой, о т л и ч а ю щ е е с я тем, что, с целью упрощения изготовления валка, 20 торцовые поверхности компенсирующего кольца и гайки или компенсирующего кольца и зажимного кольца, контактирующие между собой, выполнены зубчатыми с углом наклоном поверхности зуба меньше угла са25 моторможения. Составитель М.Блатова Техред М.Моргентзл Корректор М.Максимишинец Заказ 706 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
