Туманоутворювач

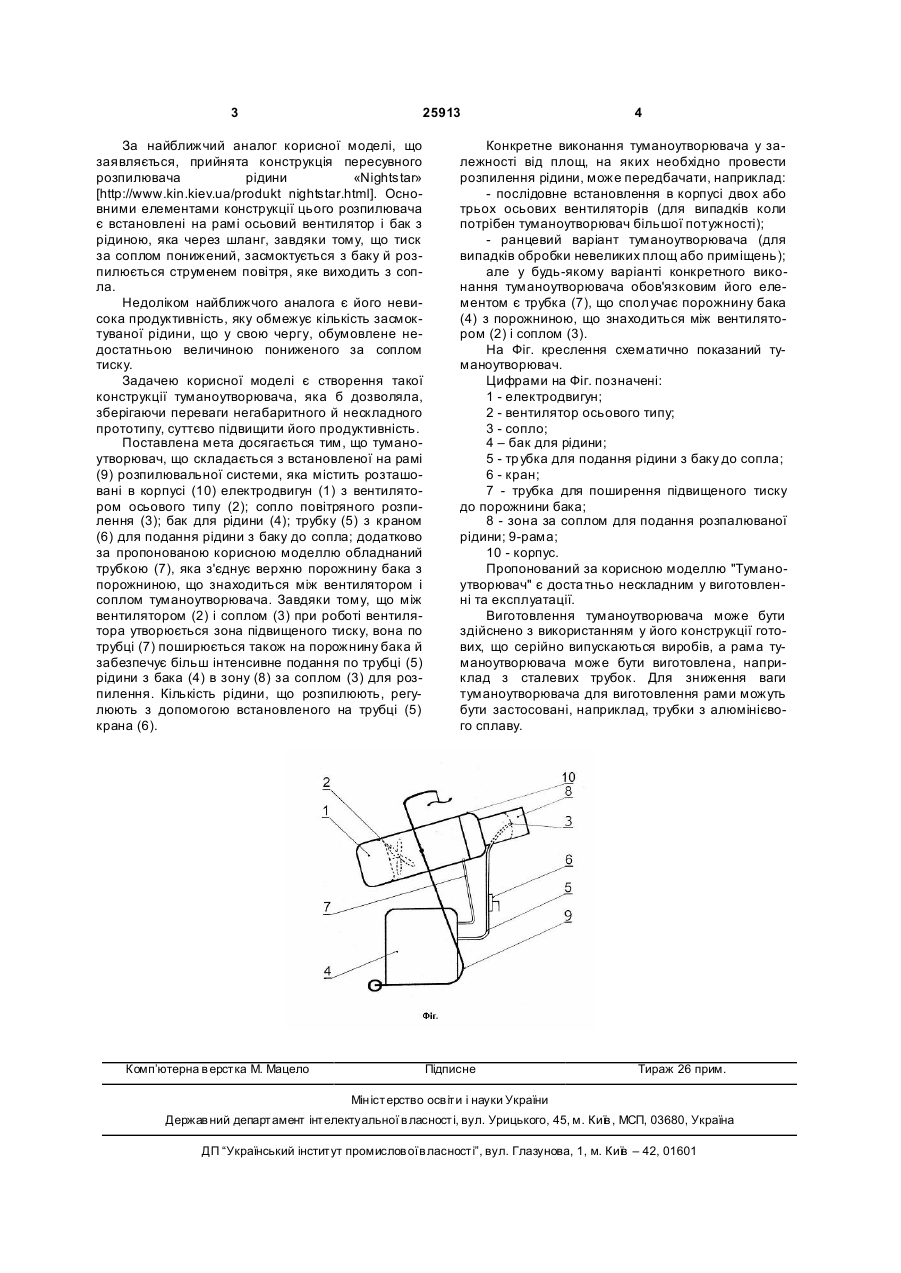

1. Туманоутворювач, що складається з встановленої на рамі розпилювальної системи, яка містить розташовані в корпусі щонайменше один електродвигун з вентилятором осьового типу, соп 3 25913 За найближчий аналог корисної моделі, що заявляється, прийнята конструкція пересувного розпилювача рідини «Nightstar» [http://www.kin.kiev.ua/produkt nightstar.html]. Основними елементами конструкції цього розпилювача є встановлені на рамі осьовий вентилятор і бак з рідиною, яка через шланг, завдяки тому, що тиск за соплом понижений, засмоктується з баку й розпилюється струменем повітря, яке виходить з сопла. Недоліком найближчого аналога є його невисока продуктивність, яку обмежує кількість засмоктуваної рідини, що у свою чергу, обумовлене недостатньою величиною пониженого за соплом тиску. Задачею корисної моделі є створення такої конструкції туманоутворювача, яка б дозволяла, зберігаючи переваги негабаритного й нескладного прототипу, суттєво підвищити його продуктивність. Поставлена мета досягається тим, що туманоутворювач, що складається з встановленої на рамі (9) розпилювальної системи, яка містить розташовані в корпусі (10) електродвигун (1) з вентилятором осьового типу (2); сопло повітряного розпилення (3); бак для рідини (4); трубку (5) з краном (6) для подання рідини з баку до сопла; додатково за пропонованою корисною моделлю обладнаний трубкою (7), яка з'єднує верхню порожнину бака з порожниною, що знаходиться між вентилятором і соплом туманоутворювача. Завдяки тому, що між вентилятором (2) і соплом (3) при роботі вентилятора утворюється зона підвищеного тиску, вона по трубці (7) поширюється також на порожнину бака й забезпечує більш інтенсивне подання по трубці (5) рідини з бака (4) в зону (8) за соплом (3) для розпилення. Кількість рідини, що розпилюють, регулюють з допомогою встановленого на трубці (5) крана (6). Комп’ютерна в ерстка М. Мацело 4 Конкретне виконання туманоутворювача у залежності від площ, на яких необхідно провести розпилення рідини, може передбачати, наприклад: - послідовне встановлення в корпусі двох або трьох осьових вентиляторів (для випадків коли потрібен туманоутворювач більшої потужності); - ранцевий варіант туманоутворювача (для випадків обробки невеликих площ або приміщень); але у будь-якому варіанті конкретного виконання туманоутворювача обов'язковим його елементом є трубка (7), що сполучає порожнину бака (4) з порожниною, що знаходиться між вентилятором (2) і соплом (3). На Фіг. креслення схематично показаний туманоутворювач. Цифрами на Фіг. позначені: 1 - електродвигун; 2 - вентилятор осьового типу; 3 - сопло; 4 – бак для рідини; 5 - трубка для подання рідини з баку до сопла; 6 - кран; 7 - трубка для поширення підвищеного тиску до порожнини бака; 8 - зона за соплом для подання розпалюваної рідини; 9-рама; 10 - корпус. Пропонований за корисною моделлю "Туманоутворювач" є доста тньо нескладним у виготовленні та експлуатації. Виготовлення туманоутворювача може бути здійснено з використанням у його конструкції готових, що серійно випускаються виробів, а рама туманоутворювача може бути виготовлена, наприклад з сталевих трубок. Для зниження ваги туманоутворювача для виготовлення рами можуть бути застосовані, наприклад, трубки з алюмінієвого сплаву. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
