Відцентровий насос

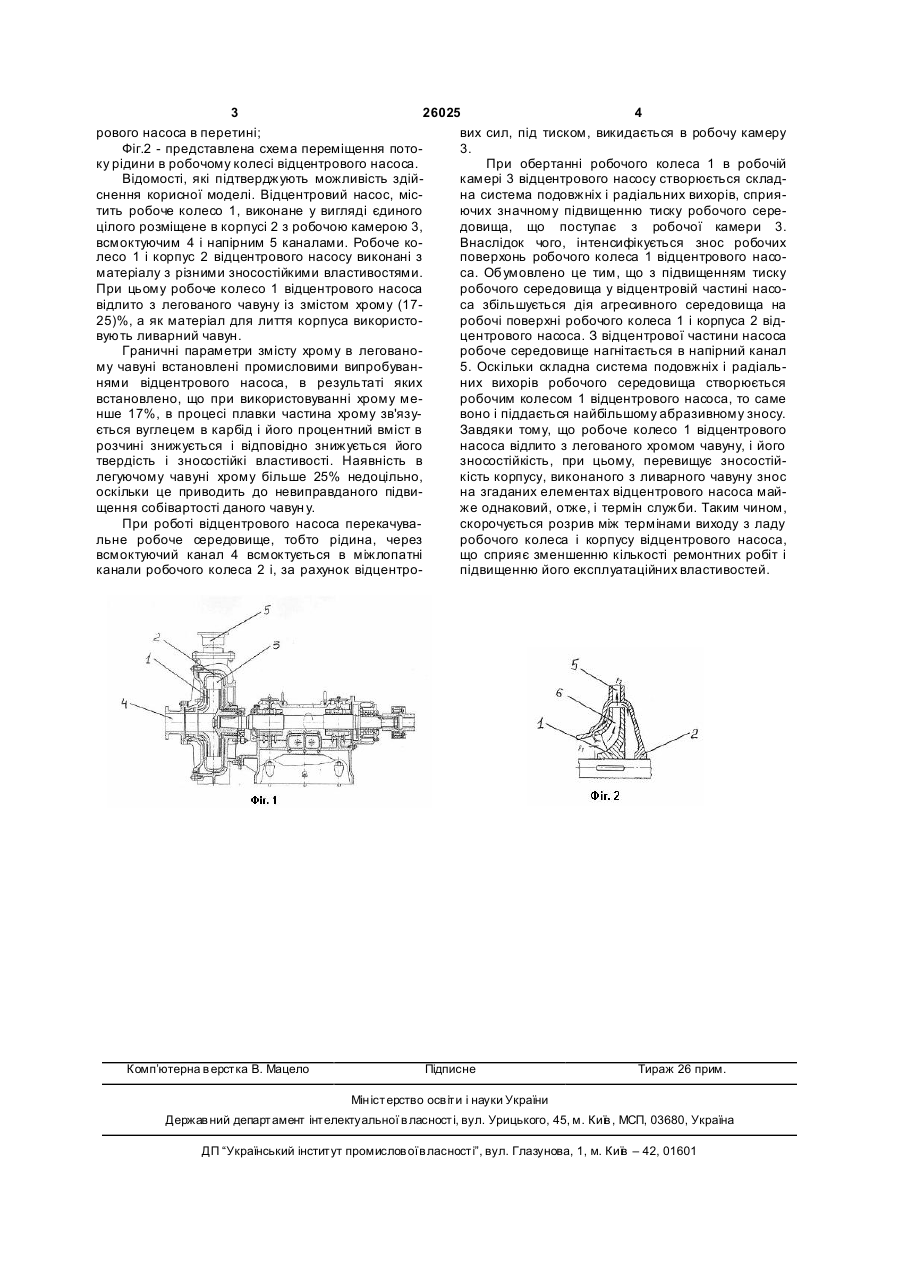

1. Відцентровий насос, що містить робоче колесо, виконане у вигляді єдиного цілого, яке розміщене в корпусі з робочою камерою, всмоктуючим і напірним каналами, який відрізняється 3 26025 4 рового насоса в перетині; вих сил, під тиском, викидається в робочу камеру Фіг.2 - представлена схема переміщення пото3. ку рідини в робочому колесі відцентрового насоса. При обертанні робочого колеса 1 в робочій Відомості, які підтверджують можливість здійкамері 3 відцентрового насосу створюється складснення корисної моделі. Відцентровий насос, місна система подовжніх і радіальних вихорів, сприятить робоче колесо 1, виконане у вигляді єдиного ючих значному підвищенню тиску робочого серецілого розміщене в корпусі 2 з робочою камерою 3, довища, що поступає з робочої камери 3. всмоктуючим 4 і напірним 5 каналами. Робоче коВнаслідок чого, інтенсифікується знос робочих лесо 1 і корпус 2 відцентрового насосу виконані з поверхонь робочого колеса 1 відцентрового насоматеріалу з різними зносостійкими властивостями. са. Обумовлено це тим, що з підвищенням тиску При цьому робоче колесо 1 відцентрового насоса робочого середовища у відцентровій частині насовідлито з легованого чавуну із змістом хрому (17са збільшується дія агресивного середовища на 25)%, а як матеріал для лиття корпуса використоробочі поверхні робочого колеса 1 і корпуса 2 відвують ливарний чавун. центрового насоса. З відцентрової частини насоса Граничні параметри змісту хрому в легованоробоче середовище нагнітається в напірний канал му чавуні встановлені промисловими випробуван5. Оскільки складна система подовжніх і радіальнями відцентрового насоса, в результаті яких них вихорів робочого середовища створюється встановлено, що при використовуванні хрому меробочим колесом 1 відцентрового насоса, то саме нше 17%, в процесі плавки частина хрому зв'язувоно і піддається найбільшому абразивному зносу. ється вуглецем в карбід і його процентний вміст в Завдяки тому, що робоче колесо 1 відцентрового розчині знижується і відповідно знижується його насоса відлито з легованого хромом чавуну, і його твердість і зносостійкі властивості. Наявність в зносостійкість, при цьому, перевищує зносостійлегуючому чавуні хрому більше 25% недоцільно, кість корпусу, виконаного з ливарного чавуну знос оскільки це приводить до невиправданого підвина згаданих елементах відцентрового насоса майщення собівартості даного чавун у. же однаковий, отже, і термін служби. Таким чином, При роботі відцентрового насоса перекачуваскорочується розрив між термінами виходу з ладу льне робоче середовище, тобто рідина, через робочого колеса і корпусу відцентрового насоса, всмоктуючий канал 4 всмоктується в міжлопатні що сприяє зменшенню кількості ремонтних робіт і канали робочого колеса 2 і, за рахунок відцентропідвищенню його експлуатаційних властивостей. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
