Турбоприставка для водогрійного котла

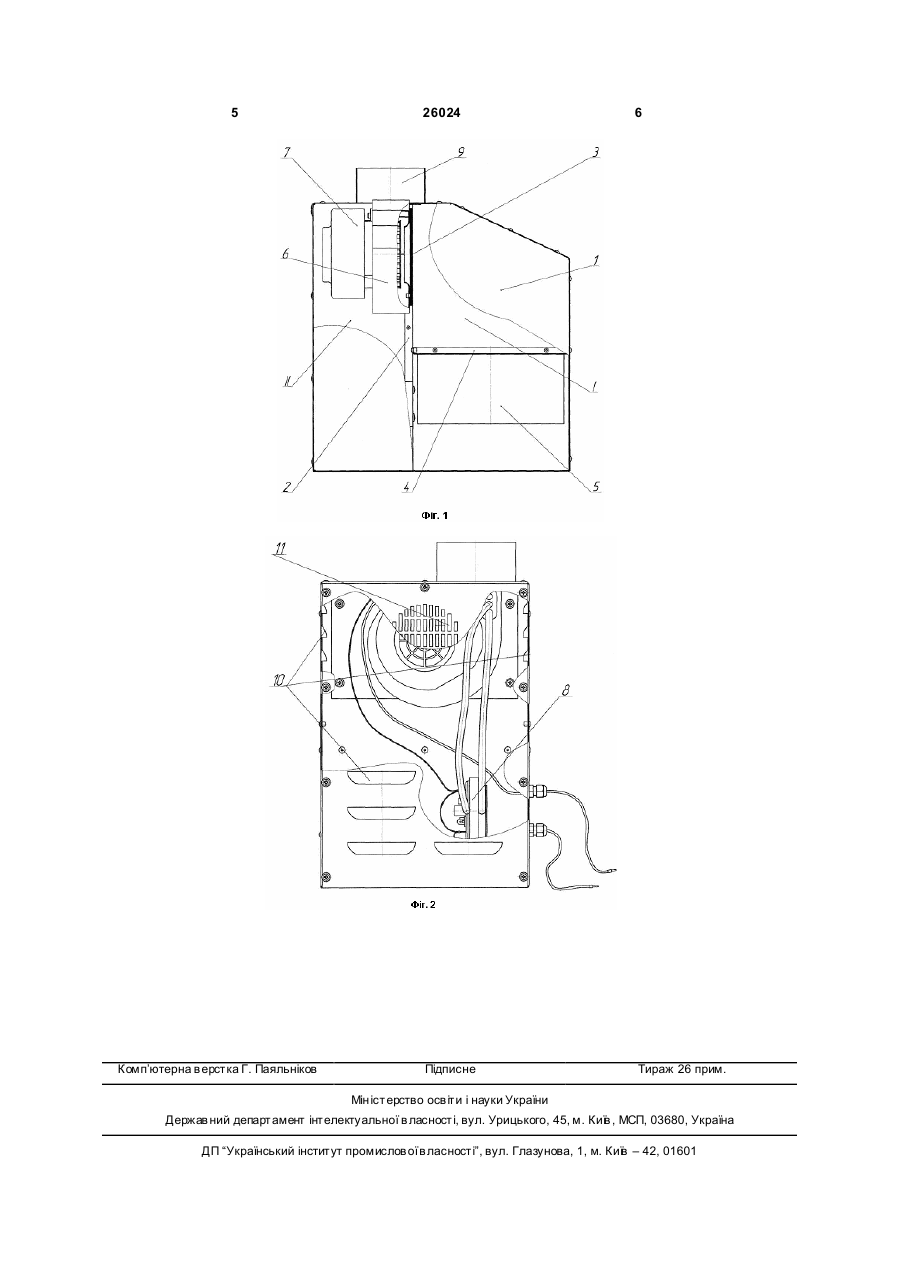

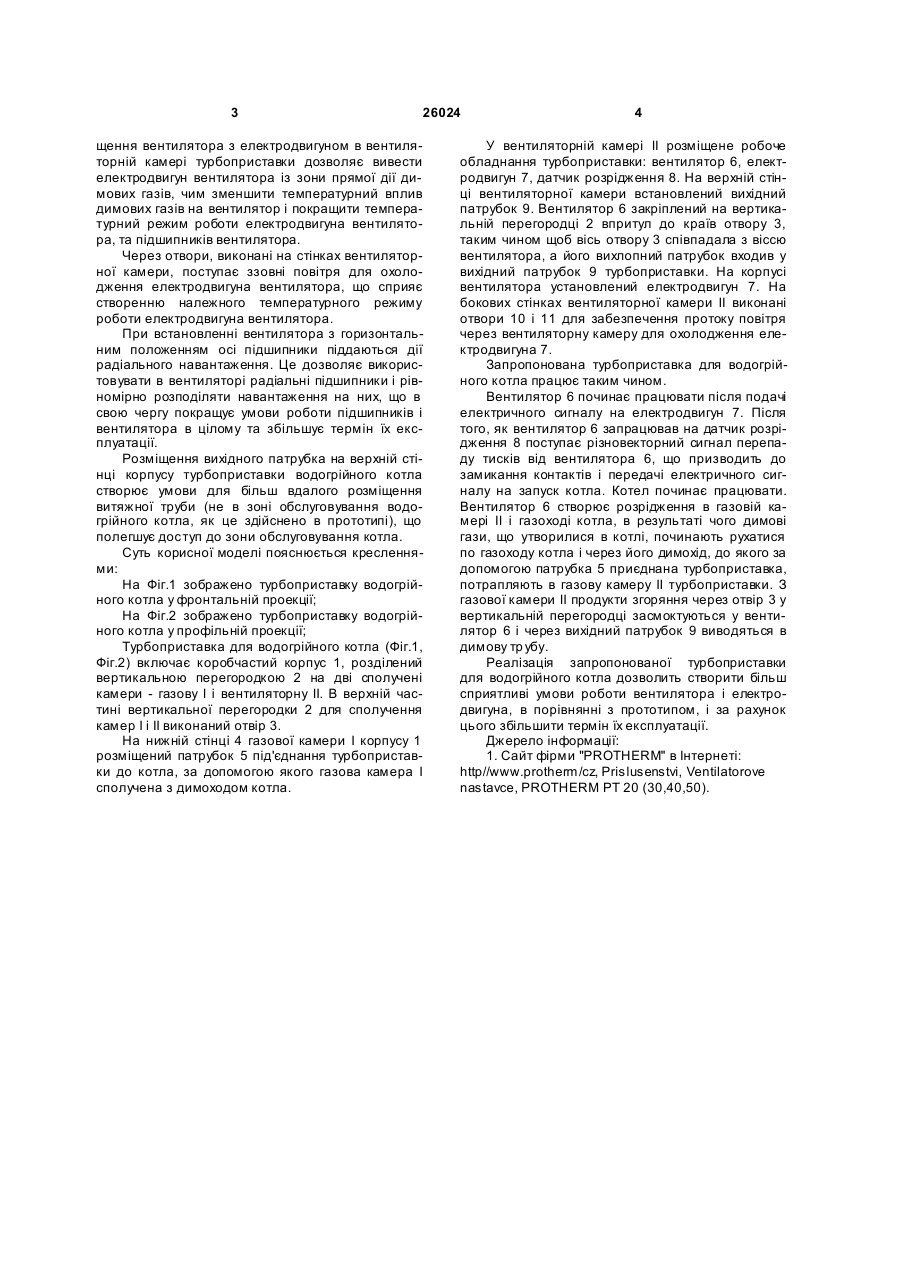

Турбоприставка для водогрійного котла, що включає коробчастий корпус, всередині якого розміщені вентилятор і електродвигун, що приводить вентилятор в дію та встановлений на вентиляторі, 3 26024 щення вентилятора з електродвигуном в вентиляторній камері турбоприставки дозволяє вивести електродвигун вентилятора із зони прямої дії димових газів, чим зменшити температурний вплив димових газів на вентилятор і покращити температурний режим роботи електродвигуна вентилятора, та підшипників вентилятора. Через отвори, виконані на стінках вентиляторної камери, поступає ззовні повітря для охолодження електродвигуна вентилятора, що сприяє створенню належного температурного режиму роботи електродвигуна вентилятора. При встановленні вентилятора з горизонтальним положенням осі підшипники піддаються дії радіального навантаження. Це дозволяє використовувати в вентиляторі радіальні підшипники і рівномірно розподіляти навантаження на них, що в свою чергу покращує умови роботи підшипників і вентилятора в цілому та збільшує термін їх експлуатації. Розміщення вихідного патрубка на верхній стінці корпусу турбоприставки водогрійного котла створює умови для більш вдалого розміщення витяжної труби (не в зоні обслуговування водогрійного котла, як це здійснено в прототипі), що полегшує доступ до зони обслуговування котла. Суть корисної моделі пояснюється кресленнями: На Фіг.1 зображено турбоприставку водогрійного котла у фронтальній проекції; На Фіг.2 зображено турбоприставку водогрійного котла у профільній проекції; Турбоприставка для водогрійного котла (Фіг.1, Фіг.2) включає коробчастий корпус 1, розділений вертикальною перегородкою 2 на дві сполучені камери - газову І і вентиляторну II. В верхній частині вертикальної перегородки 2 для сполучення камер І і II виконаний отвір 3. На нижній стінці 4 газової камери І корпусу 1 розміщений патрубок 5 під'єднання турбоприставки до котла, за допомогою якого газова камера І сполучена з димоходом котла. 4 У вентиляторній камері II розміщене робоче обладнання турбоприставки: вентилятор 6, електродвигун 7, датчик розрідження 8. На верхній стінці вентиляторної камери встановлений вихідний патрубок 9. Вентилятор 6 закріплений на вертикальній перегородці 2 впритул до країв отвору 3, таким чином щоб вісь отвору 3 співпадала з віссю вентилятора, а його вихлопний патрубок входив у вихідний патрубок 9 турбоприставки. На корпусі вентилятора установлений електродвигун 7. На бокових стінках вентиляторної камери II виконані отвори 10 і 11 для забезпечення протоку повітря через вентиляторну камеру для охолодження електродвигуна 7. Запропонована турбоприставка для водогрійного котла працює таким чином. Вентилятор 6 починає працювати після подачі електричного сигналу на електродвигун 7. Після того, як вентилятор 6 запрацював на датчик розрідження 8 поступає різновекторний сигнал перепаду тисків від вентилятора 6, що призводить до замикання контактів і передачі електричного сигналу на запуск котла. Котел починає працювати. Вентилятор 6 створює розрідження в газовій камері II і газоході котла, в результаті чого димові гази, що утворилися в котлі, починають рухатися по газоходу котла і через його димохід, до якого за допомогою патрубка 5 приєднана турбоприставка, потрапляють в газову камеру II турбоприставки. З газової камери II продукти згоряння через отвір 3 у вертикальній перегородці засмоктуються у вентилятор 6 і через вихідний патрубок 9 виводяться в димову тр убу. Реалізація запропонованої турбоприставки для водогрійного котла дозволить створити більш сприятливі умови роботи вентилятора і електродвигуна, в порівнянні з прототипом, і за рахунок цього збільшити термін їх експлуатації. Джерело інформації: 1. Сайт фірми "PROTHERM" в Інтернеті: http//www.protherm/cz, Prislusenstvi, Ventilatorove nastavce, PROTHERM PT 20 (30,40,50). 5 Комп’ютерна в ерстка Г. Паяльніков 26024 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
