Прилад для одночасного перетворення кола в цисоїду діоклеса та криві 4-го порядку
Номер патенту: 26027
Опубліковано: 27.08.2007
Автори: Думенко Костянтин Миколайович, Полянський Павло Миколайович, Іванов Геннадій Олександрович, Табацков Вячеслав Петрович
Формула / Реферат
Прилад для одночасного перетворення кола в цисоїду Діоклеса та криві 4-го порядку, що містить горизонтальну нерухому лінійку, прямокутний важіль, траверзу та кулісу, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний двома прямокутними важелями, вершини яких зв'язані шарнірно, а плечі цих важелів несуть дві куліси з пишучими пристроями.
Текст

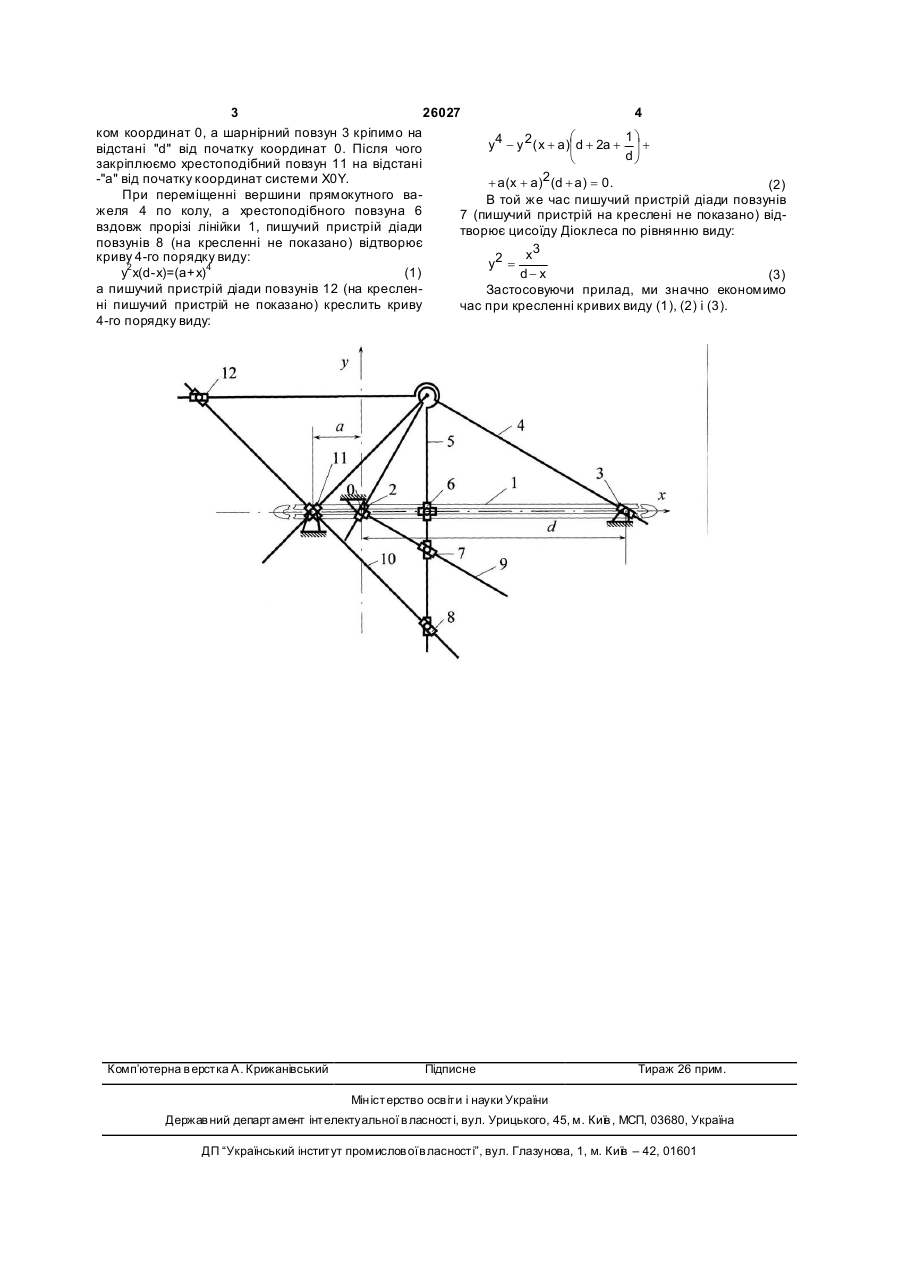

Прилад для одночасного перетворення кола в цисоїду Діоклеса та криві 4-го порядку, що містить горизонтальну нерухому лінійку, прямокутний важіль, траверзу та кулісу, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний двома прямокутними важелями, вершини яких зв'язані шарнірно, а плечі цих важелів несуть дві куліси з пишучими пристроями. (19) (21) u200705558 (22) 21.05.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Табацков В'ячеслав Петрович, Іванов Геннадій Олександрович, Полянський Павло Миколайович, Думенко Костянтин Миколайович (73) Табацков В'ячеслав Петрович 3 26027 4 ком координат 0, а шарнірний повзун 3 кріпимо на æ 1ö y4 - y 2 ( x + a )ç d + 2a + ÷ + відстані "d" від початку координат 0. Після чого dø è закріплюємо хрестоподібний повзун 11 на відстані -"а" від початку координат системи Х0Y. + a (x + a )2 (d + a ) = 0 . (2) При переміщенні вершини прямокутного ваВ той же час пишучий пристрій діади повзунів желя 4 по колу, а хрестоподібного повзуна 6 7 (пишучий пристрій на креслені не показано) відвздовж прорізі лінійки 1, пишучий пристрій діади творює цисоїду Діоклеса по рівнянню виду: повзунів 8 (на кресленні не показано) відтворює x3 криву 4-го порядку виду: y2 = y2 x(d-x)=(a+x)4 (1) d- x (3) а пишучий пристрій діади повзунів 12 (на кресленЗастосовуючи прилад, ми значно економимо ні пишучий пристрій не показано) креслить криву час при кресленні кривих виду (1), (2) і (3). 4-го порядку виду: Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTool for simultaneous transformation of a circle into a cissoid of diocles and curves of 4th order
Автори англійськоюTabatskov Viacheslav Petrovych, Ivanov Hennadii Oleksandrovych, Polianskyi Pavlo Mykolaiovych, Dumenko Kostiantyn Mykolaiovych
Назва патенту російськоюПрибор для одновременного преобразования круга в циссоиду диоклеса и кривые 4-го порядка
Автори російськоюТабацков Вячеслав Петрович, Иванов Геннадий Александрович, Полянский Павел Николаевич, Думенко Константин Николаевич
МПК / Мітки
МПК: B43L 11/00
Мітки: порядку, 4-го, криві, діоклеса, прилад, цисоїду, кола, одночасного, перетворення
