Гріючий модуль

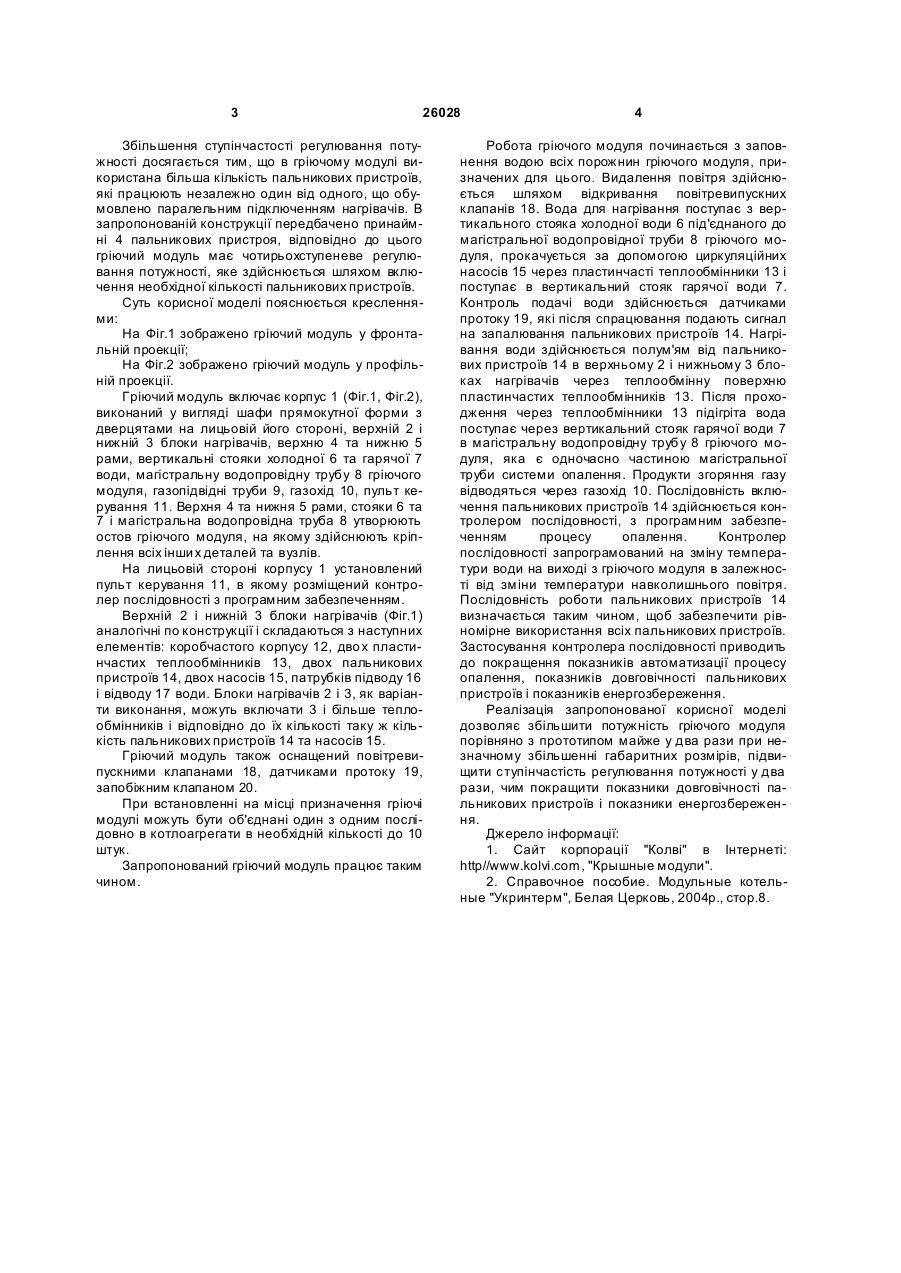

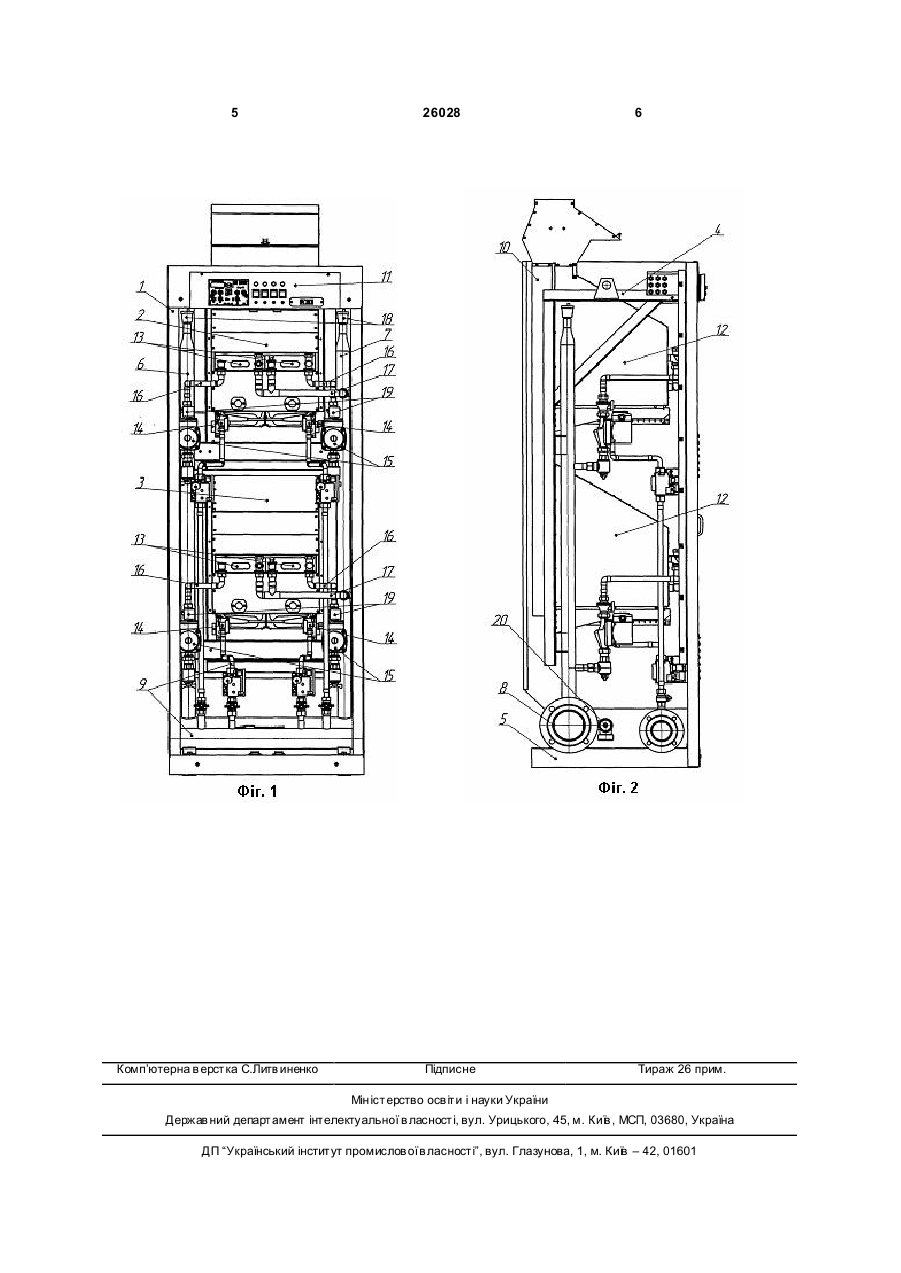

Гріючий модуль, що включає димохід, принаймні два нагрівачі, розміщені на різних рівнях 3 26028 Збільшення ступінчастості регулювання потужності досягається тим, що в гріючому модулі використана більша кількість пальникових пристроїв, які працюють незалежно один від одного, що обумовлено паралельним підключенням нагрівачів. В запропонованій конструкції передбачено принаймні 4 пальникових пристроя, відповідно до цього гріючий модуль має чотирьохступеневе регулювання потужності, яке здійснюється шляхом включення необхідної кількості пальникових пристроїв. Суть корисної моделі пояснюється кресленнями: На Фіг.1 зображено гріючий модуль у фронтальній проекції; На Фіг.2 зображено гріючий модуль у профільній проекції. Гріючий модуль включає корпус 1 (Фіг.1, Фіг.2), виконаний у вигляді шафи прямокутної форми з дверцятами на лицьовій його стороні, верхній 2 і нижній 3 блоки нагрівачів, верхню 4 та нижню 5 рами, вертикальні стояки холодної 6 та гарячої 7 води, магістральну водопровідну трубу 8 гріючого модуля, газопідвідні труби 9, газохід 10, пульт керування 11. Верхня 4 та нижня 5 рами, стояки 6 та 7 і магістральна водопровідна труба 8 утворюють остов гріючого модуля, на якому здійснюють кріплення всіх інши х деталей та вузлів. На лицьовій стороні корпусу 1 установлений пульт керування 11, в якому розміщений контролер послідовності з програмним забезпеченням. Верхній 2 і нижній 3 блоки нагрівачів (Фіг.1) аналогічні по конструкції і складаються з наступних елементів: коробчастого корпусу 12, дво х пластинчастих теплообмінників 13, двох пальникових пристроїв 14, двох насосів 15, патрубків підводу 16 і відводу 17 води. Блоки нагрівачів 2 і 3, як варіанти виконання, можуть включати 3 і більше теплообмінників і відповідно до їх кількості таку ж кількість пальникових пристроїв 14 та насосів 15. Гріючий модуль також оснащений повітревипускними клапанами 18, датчиками протоку 19, запобіжним клапаном 20. При встановленні на місці призначення гріючі модулі можуть бути об'єднані один з одним послідовно в котлоагрегати в необхідній кількості до 10 штук. Запропонований гріючий модуль працює таким чином. 4 Робота гріючого модуля починається з заповнення водою всіх порожнин гріючого модуля, призначених для цього. Видалення повітря здійснюється шляхом відкривання повітревипускних клапанів 18. Вода для нагрівання поступає з вертикального стояка холодної води 6 під'єднаного до магістральної водопровідної труби 8 гріючого модуля, прокачується за допомогою циркуляційних насосів 15 через пластинчасті теплообмінники 13 і поступає в вертикальний стояк гарячої води 7. Контроль подачі води здійснюється датчиками протоку 19, які після спрацювання подають сигнал на запалювання пальникових пристроїв 14. Нагрівання води здійснюється полум'ям від пальникових пристроїв 14 в верхньому 2 і нижньому 3 блоках нагрівачів через теплообмінну поверхню пластинчастих теплообмінників 13. Після проходження через теплообмінники 13 підігріта вода поступає через вертикальний стояк гарячої води 7 в магістральну водопровідну трубу 8 гріючого модуля, яка є одночасно частиною магістральної труби системи опалення. Продукти згоряння газу відводяться через газохід 10. Послідовність включення пальникових пристроїв 14 здійснюється контролером послідовності, з програмним забезпеченням процесу опалення. Контролер послідовності запрограмований на зміну температури води на виході з гріючого модуля в залежності від зміни температури навколишнього повітря. Послідовність роботи пальникових пристроїв 14 визначається таким чином, щоб забезпечити рівномірне використання всіх пальникових пристроїв. Застосування контролера послідовності приводить до покращення показників автоматизації процесу опалення, показників довговічності пальникових пристроїв і показників енергозбереження. Реалізація запропонованої корисної моделі дозволяє збільшити потужність гріючого модуля порівняно з прототипом майже у два рази при незначному збільшенні габаритних розмірів, підвищити ступінчастість регулювання потужності у два рази, чим покращити показники довговічності пальникових пристроїв і показники енергозбереження. Джерело інформації: 1. Сайт корпорації "Колві" в Інтернеті: http//www.kolvi.com, "Крышные модули". 2. Справочное пособие. Модульные котельные "Укринтерм", Белая Церковь, 2004р., стор.8. 5 Комп’ютерна в ерстка C.Литв иненко 26028 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
