Ротаційна машина в.ю.козловського
Номер патенту: 26042
Опубліковано: 26.02.1999
Автори: Козловський Юрій Костянтинович, Козловський Володимир Юрійович
Формула / Реферат
Ротационная машина, содержащая корпус, эксцентрично установленный в нем ротор с подвижными лопатками, снабженный торцовыми цилиндрическими втулками, причем внутренняя поверхность корпуса, обращенные к ней поверхности лопаток и боковая поверхность ротора очерчены в продольном сечении равными дугами окружностей, отличающаяся тем, что, с целью снижения перетечек, боковая поверхность ротора сопряжена с поверхностями цилиндрических втулок.
Текст

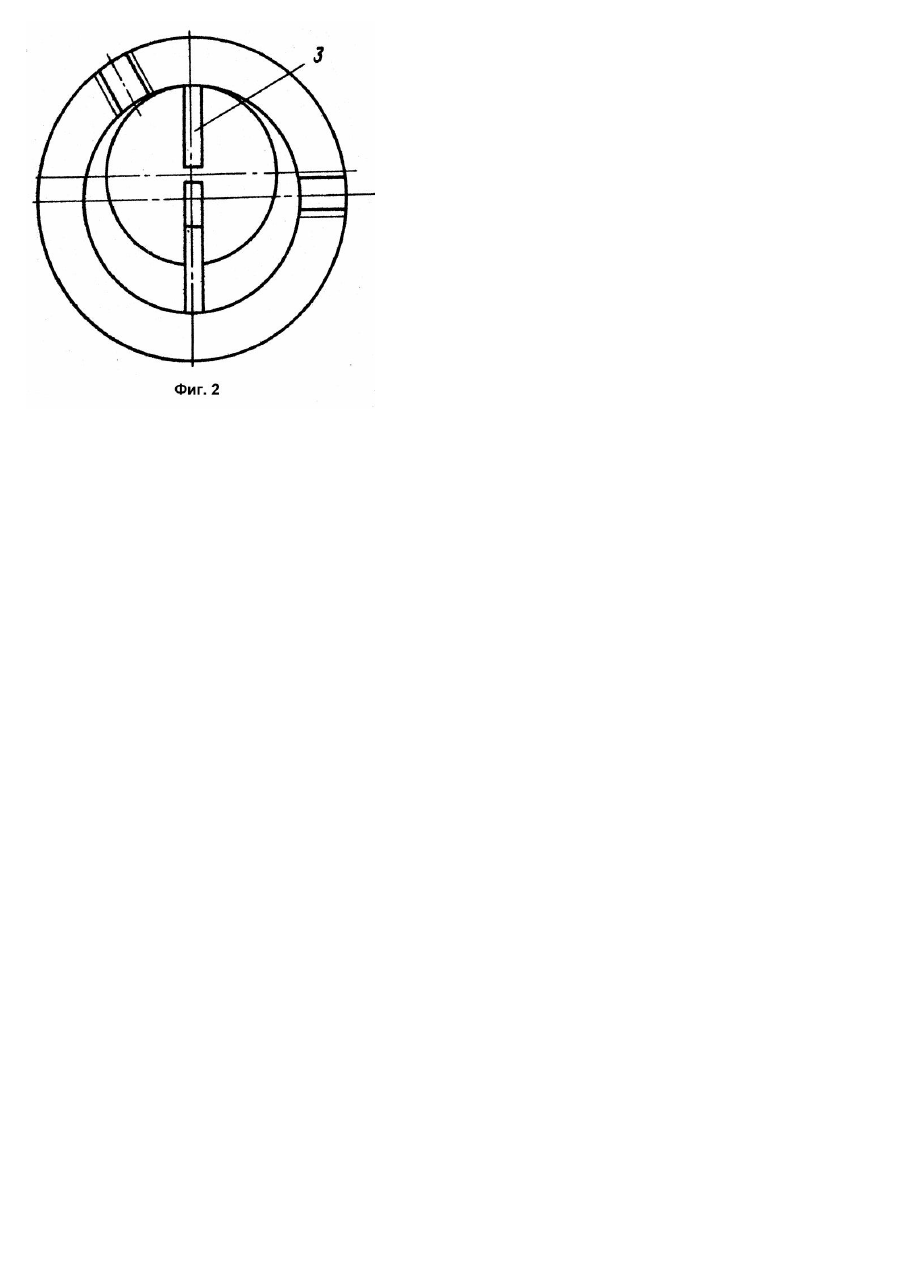

Изобретение относится к компрессоростроению и касается ротационных машин. Известна ротационная машина, содержащая корпус, эксцентрично установленный в нем ротор с подвижными лопатками, имеющими прямоугольную форму [1]. В этой машине имеются перетечки по торцам ротора и лопаток. Наиболее близкой к изобретению является ротационная машина, содержащая корпус, эксцентрично установленный в нем ротор с подвижными лопатками, снабженный торцовыми цилиндрическими втулками, причем внутренняя поверхность корпуса, обращенные к ней поверхности лопаток и боковая поверхность ротора очерчены в продольном сечении равными дугами окружностей [2]. В известной машине уменьшены перетечки в зоне поверхности лопаток, выполненных по дуге окружности, однако они имеются по торцам ротора. Цель изобретения - снижение перетечек. Указанная цель достигается тем что в ротационной машине, содержащей корпус, эксцентрично установленный в нем ротор с подвижными лопатками, снабженный торцовыми цилиндрическими втулками, причем внутренняя поверхность корпуса, обращенные к ней, поверхности лопаток и боковая поверхность ротора очерчены в продольном сечении равными дугами окружностей, боковая поверхность ротора сопряжена с поверхностями цилиндрических втулок. На фиг.1 изображена ротационная машина, продольный разрез; на фиг.2 - то же, разрез. Ротационная машина содержит корпус 1, эксцентрично установленный в нем ротор 2 с подвижными лопатками 3, снабженный торцовыми цилиндрическими втулками 4, причем внутренняя поверхность корпуса 1, обращенные к ней поверхности лопаток 3 и боковая поверхность ротора 2 очерчены в продольном сечении равными дугами окружностей, боковая поверхность ротора 2 сопряжена с поверхностями цилиндрических втулок 4. Ротационная машина работаем следующим образом. При вращении ротора лопатки 3 под действием центробежной силы прижимаются, к внутренней поверхности корпуса 1. В связи с тем, что боковая поверхность ротора 2 сопряжена с поверхностями цилиндрических втулок 4, перетечки по всему периметру лопаток сводятся к минимуму. Источники информации 1. Башта Т.М. Ма шиностроительная гидравлика: Справ. пособие. - Изд. 2 - е. - М.: Машиностроение, 1971. - С. 204 - 219. 2. Патент США №3181512, кл. 123 - 8.4, опубл. 1965.
ДивитисяДодаткова інформація
Автори англійськоюKozlovskyi Yurii Kostiantynovych
Автори російськоюКозловский Юрий Константинович
МПК / Мітки
МПК: F04C 2/344, F04C 18/34
Мітки: в.ю.козловського, ротаційна, машина
