Пристрій наддуву тонкостінної оболонки

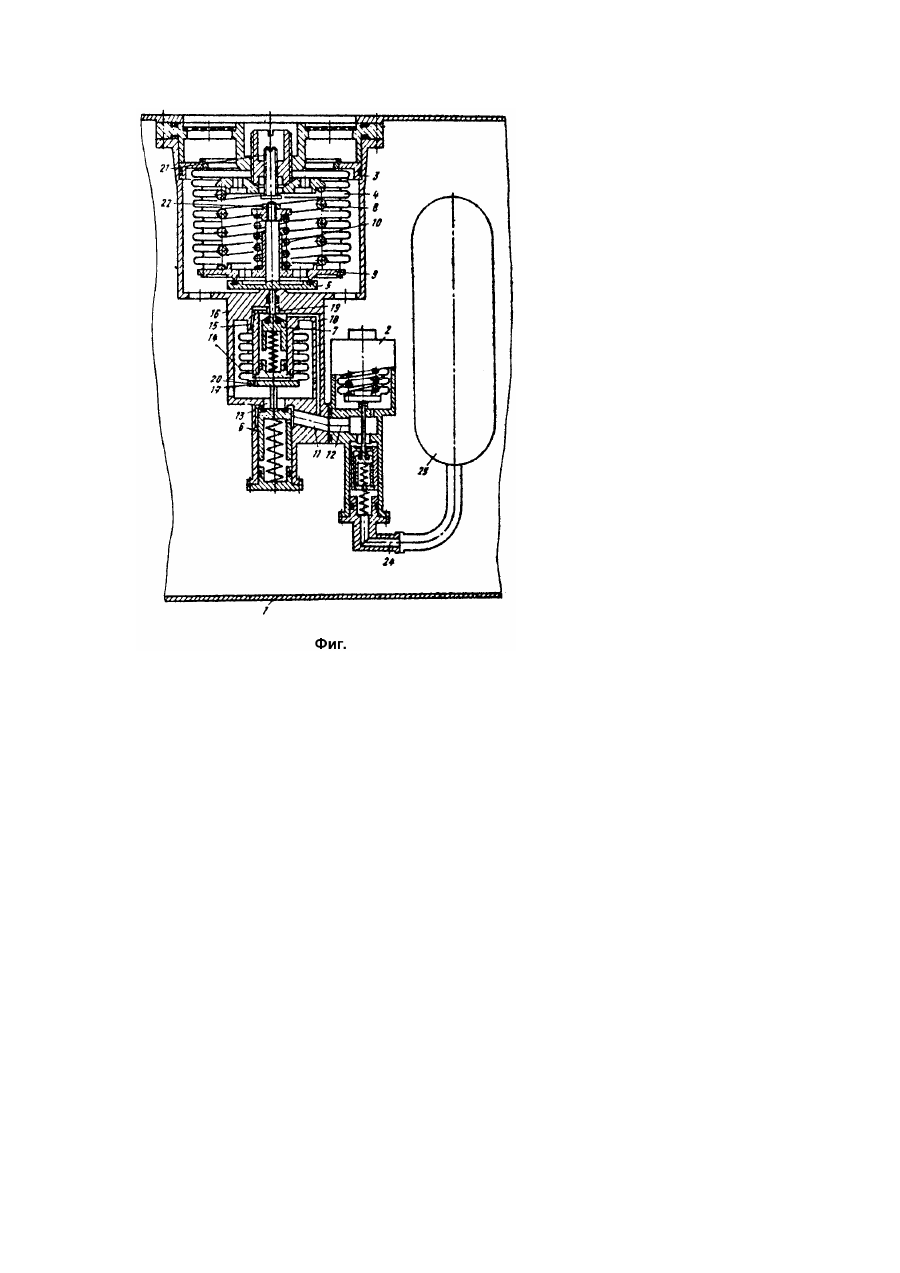

Изобретение относится к автоматике и может быть использовано для наддува и поддержания давления внутри тонкостенной оболочки максимально близкого к изменяющемуся наружному давлению. Цель изобретения - повышение точности устройства. На чертеже (фиг.) показана конструктивная схема устройства наддува тонкостенной оболочки. В тонкостенной оболочке 1 установлен двухступенчатый регулятор давления, состоящий из первой ступени 2 и второй ступени, выполненной в виде корпуса 3, в котором установлены чувствительный элемент 4 и предохранительный клапан 5 регулирующего органа 6 и вспомогательного клапана 7. Чувствительный элемент 4 поджат пружиной 8. Предохранительный клапан установлен на подвижном торце 9 чувствительного элемента 4 и поджат пружиной 10. Вход 11 регулирующего органа 6 соединен с выходом 12 первой ступени 2, а его выход 13 соединен с полостью тонкостенной оболочки 1. Вспомогательный клапан 7 расположен в сильфоне 14, неподвижный торец 15 которого закреплен на неподвижной перегородке 16, выполненной в корпусе между предохранительным 5 и вспомогательным 7 клапанами. Подвижный торец 17 сильфона 14 соединен с регулирующим органом 6. Вход 18 вспомогательного клапана 7 соединен с выходом 12 первой ступени 2 двухступенчатого регулятора давления, а выход 19 вспомогательного клапана 7 через полость сильфона 14 и калиброванное отверстие 20 в подвижном торце 17 сильфона 14 соединен с полостью тонкостенной оболочки 1. В корпусе 3 установлен винт 21, служащий регулируемым упором для хвостовика 22 предохранительного клапана 6. Баллон 23 высокого давления с рабочей средой сообщен с входом 24 первой ступени 2 двухступенчатого регулятора давления. Внутренняя полость чувствительного элемента 4 сообщена с окружающей средой. Устройство работает следующим образом. При наличии заданного внутри тонкостенной оболочки 1 пружиной 8 превышения давления над давлением окружающей среды контакт между подвижным торцом 9 чувствительного элемента 4 и вспомогательным клапаном 7 отсутствует. Регулирующий орган 6 герметично закрыт, давление в полости. сильфона 14 равно давлению в оболочке 1. При повышении давления снаружи оболочки подвижный торец 9, перемещаясь вниз, открывает вспомогательный клапан 7, создает определенное давление в полости сильфона 14 и, открывая регулирующий орган 6, восстанавливает заданный перепад давлений внутри и снаружи оболочки. По достижении необходимого перепада подвижный торец 9, переместившись вверх, закрывает вспомогательный клапан 7, давление в полости сильфона 14 сравнивается с давлением внутри оболочки 1 и герметично закрывается регулирующий орган 6 и первая ступень 2. При понижении наружного давления подвижный торец 9 чувствительного элемента 4 перемещается вверх до упора 21 хвостовика 22 предохранительного клапана 5, сжимая пружину 10, образует необходимое проходное сечение между седлом, выполненным на подвижном торце 9, и уплотнительным элементом предохранительного клапана 5. При этом давление начала открытия предохранительного клапана 5 превышает давление посадки клапана регулирующего органа 6 на величину значительно меньшую, чем в конструкциях известных устройств наддува тонкостенных оболочек. Объясняется это тем, что в предлагаемой конструкции нет непосредственного контакта подвижного торца 9 чувствительного элемента 4 с регулирующим органом 6. При посадке клапана на седло в регулирующем органе 6 происходит незначительное увеличение усилия пружины 4 от перемещения маломощного вспомогательного клапана 7 и, следовательно, практически не происходит повышения давления, компенсирующего это усилие, так как перемещение регулирующего органа 6 определяется давлением внутри сильфона 14.
